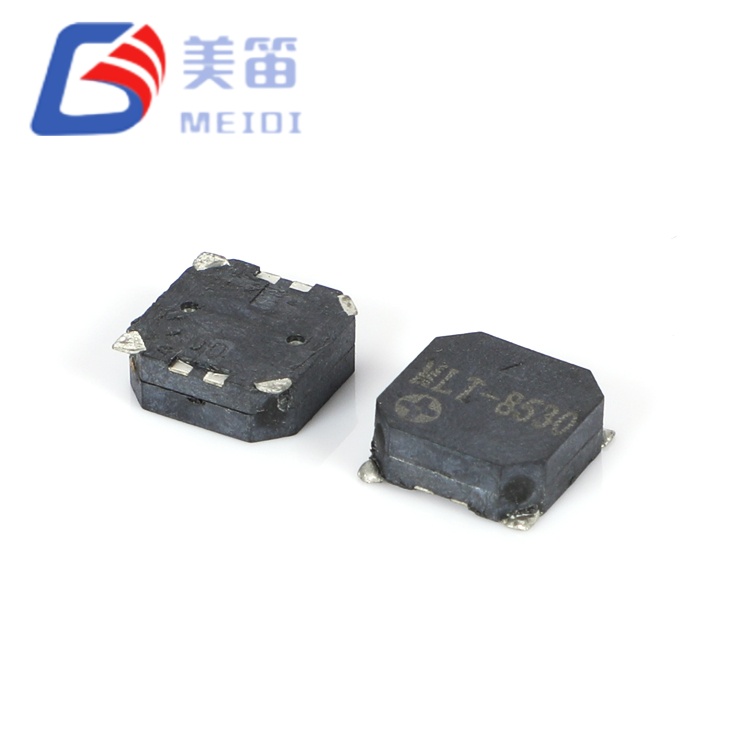

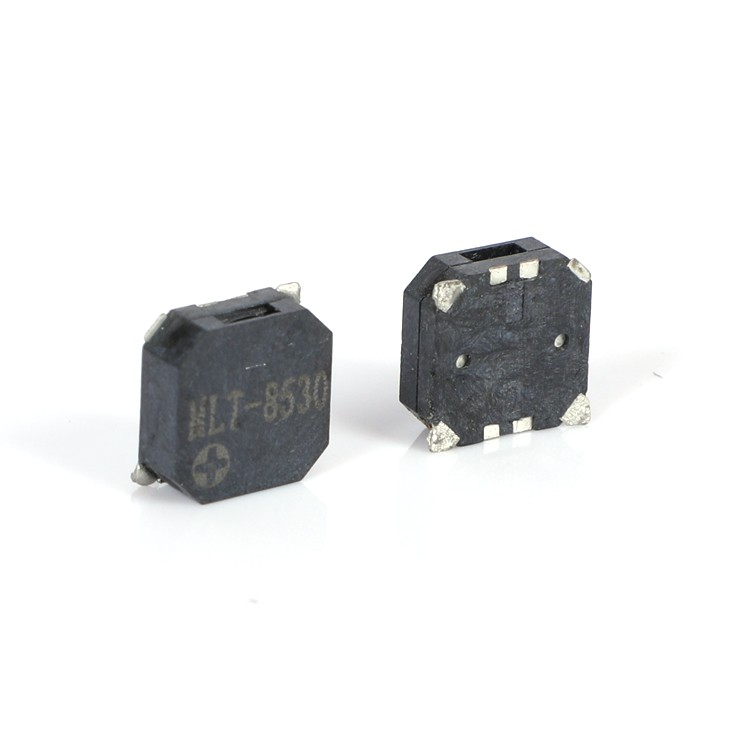

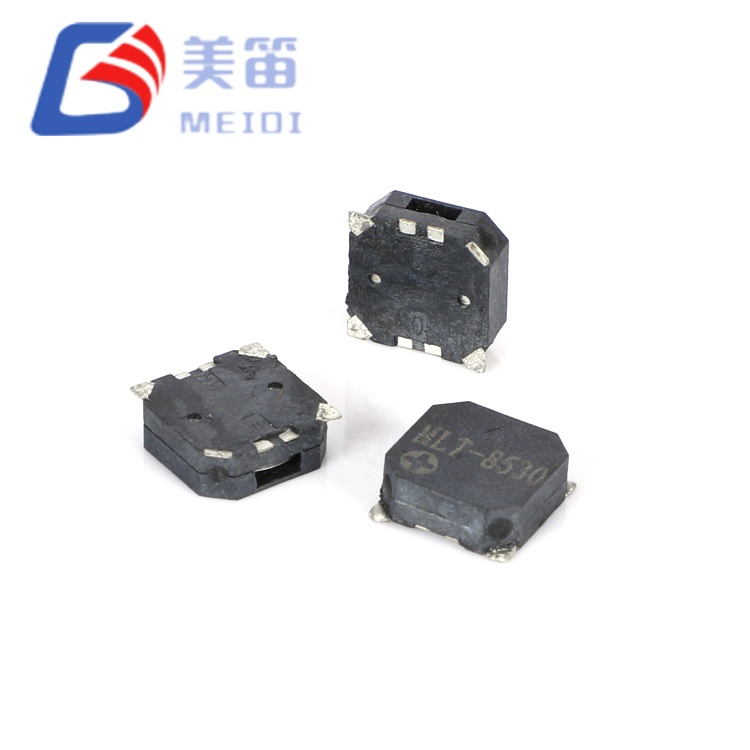

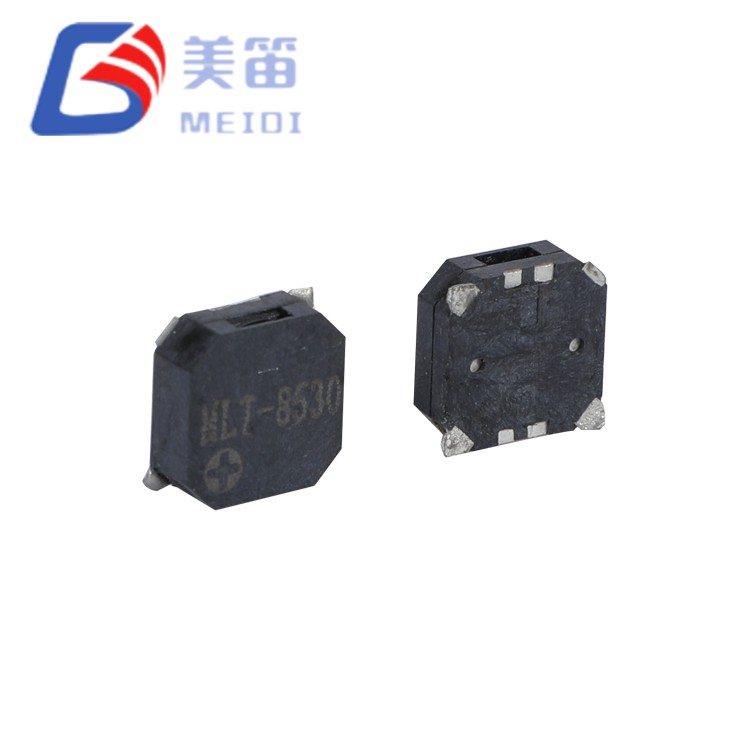

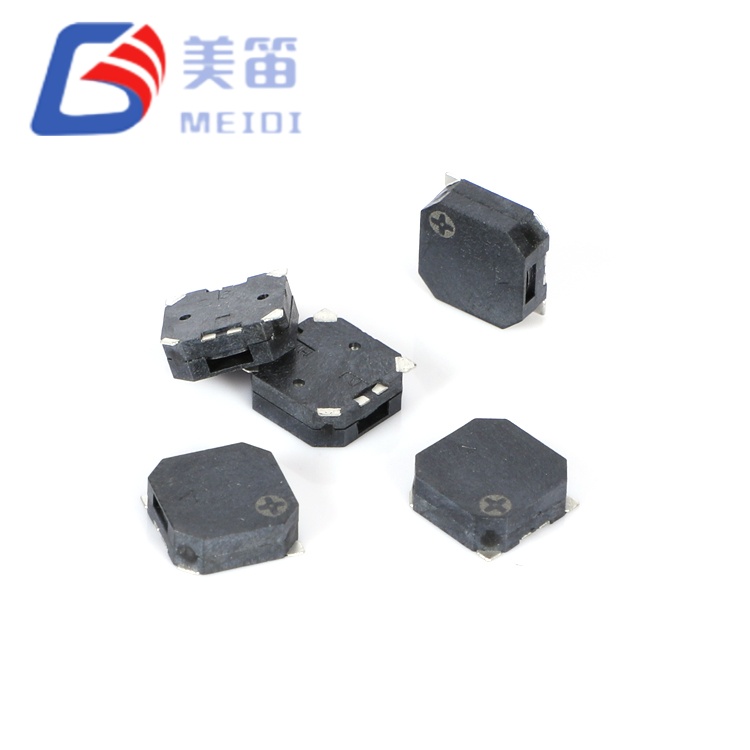

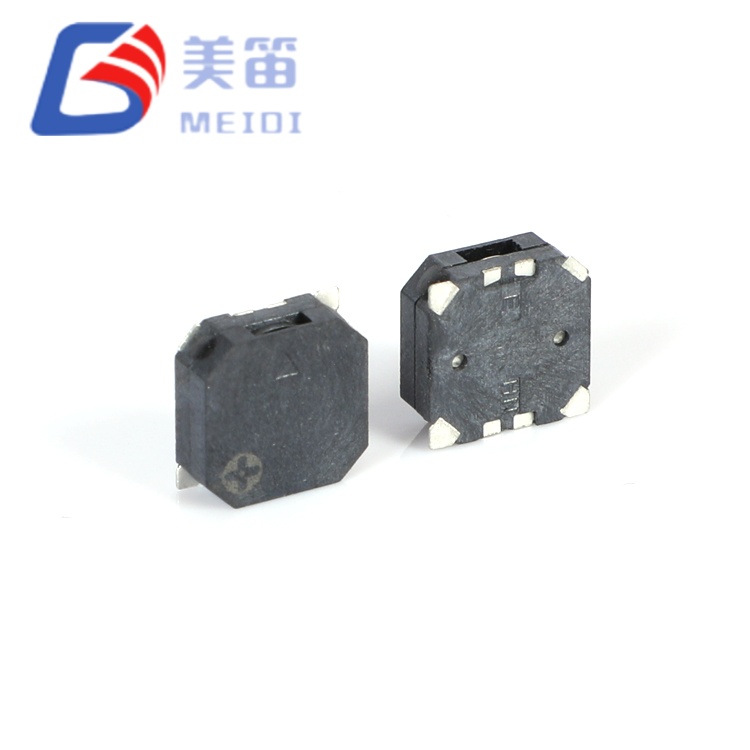

MLT‑8530‑16R は、表面実装アセンブリの制約によって音響出力が損なわれないアプリケーション向けに設計された 8.5*8.5*3 mm 表面実装磁気パッシブ ブザーです。 10cm で 92.5 ～ 95.3dB の実測音圧レベルを備えたこのコンポーネントは、完全な SMT 互換性を維持しながら、はるかに大型のスルーホール磁気ブザーの性能に近づき、産業用警報システム、公共の安全インフラ、重機の警報設備に適しています。
MEIDI の江蘇施設で製造された MLT-8530-16R は、16±3Ω のコイル インピーダンスと 2700±200Hz の共振周波数を備え、周波数公差が厳格化されており、生産バッチ全体で一貫した音質を実現します。 3.6V 定格電圧 (2.5 ～ 4.5V 範囲) はリチウムイオン電池システムと 5V ロジック レールをサポートし、黒色の LCP ハウジングは 255°C でのリフローはんだ付けに耐え、-30°C ～ +70°C で動作します。各ユニットは 100% の電気的および音響的検証を受けており、サンプルバッチデータでは SPL 値が常に 92dB を超えていることが確認されており、最小仕様の 85dB を大幅に上回っています。
8.5*8.5*3mm 表面実装磁気パッシブ ブザーは、MEIDI の MLT シリーズの中で最大の SMD 電磁ブザーであり、音響放射効率を最大化するために 8.5mm 正方形のダイヤフラムを採用しています。 7.5mm MLT‑7525‑16R と比較して、この 8.5mm バリアントは振動板面積を約 28% 増加させ、生産テストで検証されたより高い音圧レベルに変換されます。これは、可聴マージンが重要なアプリケーションにとって重要な利点です。
パッシブ トランスデューサ アーキテクチャには、外部 AC ドライブ信号 (通常はマイクロコントローラの PWM 出力または専用発振器からの 2700Hz 方形波) が必要です。この設計の選択により、ファームウェア エンジニアはアラート パターン、周波数変調、デューティ サイクル ベースのボリューム スケーリングを完全に制御できるようになります。 16Ωのコイルインピーダンスは3.6V公称動作用に最適化されており、強力なダイヤフラム励起に必要な十分な磁束と消費電流(≤100mA)のバランスをとります。
厳格化された 2700±200Hz の周波数公差 (標準の ±300Hz 仕様と比較して変動が 33% 削減) により、生産バッチ全体で一貫した音質が保証されます。これは、同期警報ネットワークや複数の測深機を備えた緊急避難システムなど、デバイス間の周波数の変動や知覚の不一致が許容できない複数ユニットの設置において特に重要です。
3.0mm のキャビティ高により内部容積が増加し、2.7kHz での共振が最適化されます。拡張された動作温度範囲 (-30 °C ～ +70 °C) と保管範囲 (-40 °C ～ +85 °C) により、冷蔵物流施設から日光にさらされる屋外機器の筐体に至るまで、熱の厳しい環境での導入がサポートされます。
MLT シリーズ最大の SMD ダイアフラム – 8.5 mm 角のハウジングが最大の振動膜面積を収容し、達成可能な最高の SMD 音圧を実現します。
厳格化された ±200Hz の周波数公差 – バッチ間の変動を 33% 削減し、複数ユニットの設置でも一貫した音質を保証します
92.5 ～ 95.3dB の出力を測定 - 経験的な性能は 85dB 仕様を 7.5 ～ 10.3dB 上回り、かなりの音響ヘッドルームを提供します。
3.0mm 拡張されたキャビティ高さ – 内部容積の増加により、設置面積を拡大することなく 2.7kHz の共振効率が向上します
16±3Ω インピーダンス – 中程度の電流需要がある 3.6V リチウムイオン システムおよび 5V ロジック レール向けに最適化
拡張された熱エンベロープ – -30 °C ～ +70 °C の動作範囲は、産業用信頼性の消費者グレードの制限を上回ります
| パラメータ | 価値 |
| 製品タイプ | 電磁SMDパッシブブザー |
| 定格電圧 | 3.6 V (OP) |
| 動作電圧 | 2.5 – 4.5 V (OP) |
| 10cmでの音声出力 | ≧85dB |
| 動作電流 | ≤ 100mA |
| 共振周波数 | 2700±200Hz |
| コイル抵抗 | 16±3Ω |
| 動作温度 | -30℃～+70℃ |
| 保管温度 | -40℃～+85℃ |
| 寸法 (長さ×幅×高さ) | 8.5×8.5×3.0mm |
| 重さ | 0.5g |
| ハウジング材質 | ブラックLCP |
| はんだ付け方法（推奨） | リフロー: 255 ± 5 °C、3 秒。予熱 180 °C、40 ～ 70 秒 |

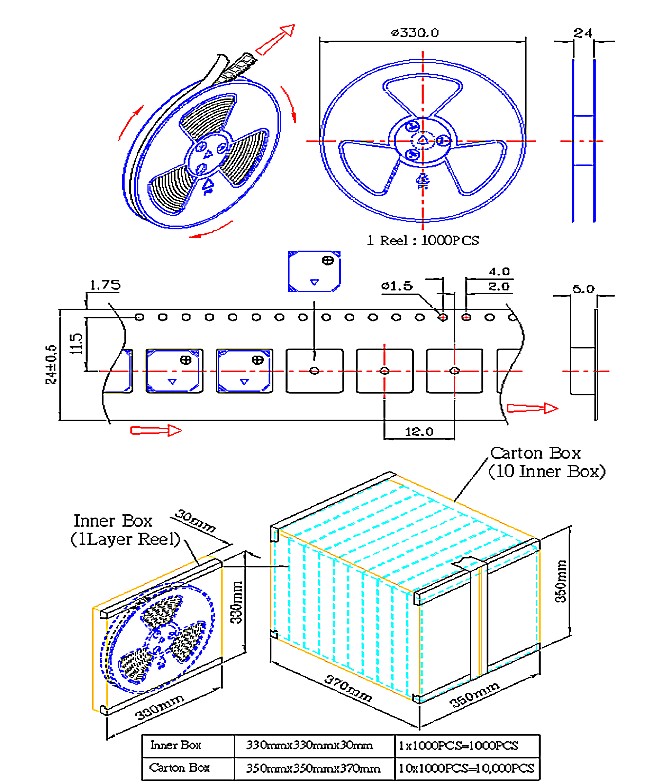

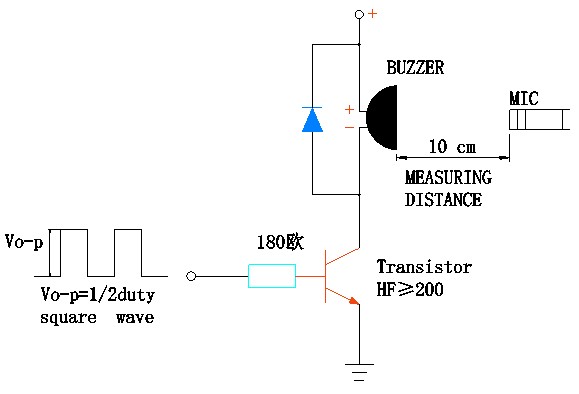

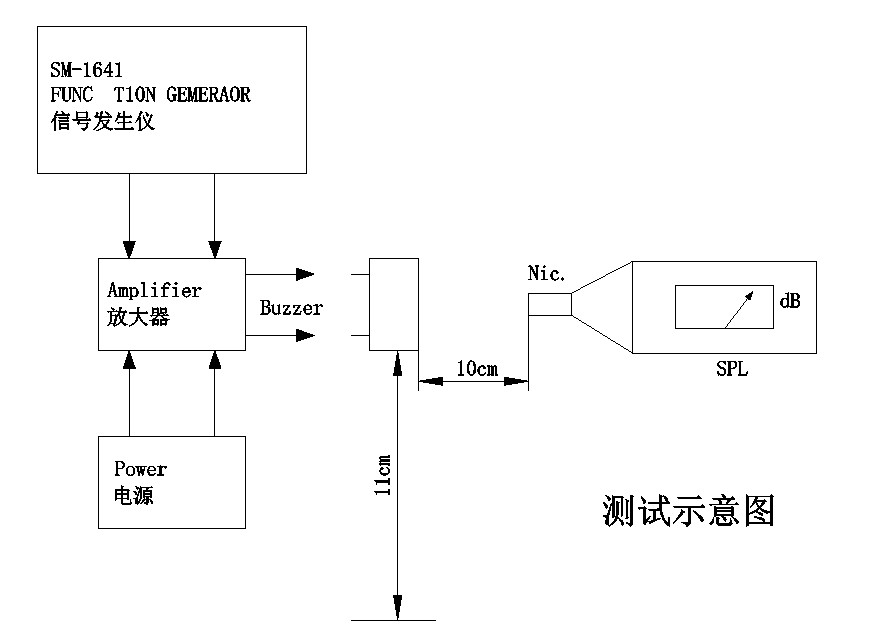

標準化されたテスト条件 (3.6V 方形波、2700Hz、50% デューティ サイクル、10cm 自由磁場測定) での製造バッチ検証 (n=10) により、次の性能分布が確認されます。
| パラメータ | 最小 | 最大 | 平均 |
| 音圧レベル | 92.5dB | 95.3dB | 93.8dB |
| 動作電流 | 70.9mA | 73.0mA | 71.9mA |
| 共振周波数 | 2700Hz | 2700Hz | 2700Hz |
| コイル抵抗 | 15.7Ω | 16.4Ω | 16.1Ω |
85dB の最小仕様を超える音響出力マージン (7.5dB ～ 10.3dB) は、音響パワーの 2.4 倍から 3.4 倍の増加を表します。このヘッドルームは、製品のライフサイクル全体を通じて、電圧低下、エンクロージャの減衰、グリル上の埃の蓄積、およびコンポーネントの経年劣化に対応します。 10 個のサンプルはすべて正確に 2700Hz でテストされており、生産プロセスの制御が ±200Hz の許容範囲内に十分に収まっており、中心周波数精度に近づいていることが示されています。
商用屋内警報システム - オフィスビル、小売スペース、最小 SPL 閾値が必要な管理された屋内環境での音声通知。追加のシステムレベル検証なしでUL/EN 54認証を必要とする防火用途には適していません
重産業機械 – 標準ブザーが聞こえない周囲騒音が 85dB を超える環境での衝突回避、クレーンの移動、プレス操作の警告
公共の安全とセキュリティのインフラストラクチャ – 即座の聴覚的注意を必要とする境界侵入、暴動鎮圧、一斉通知システム
船舶用制御パネルインジケータ – IP 定格の環境保護を備えた密閉型ブリッジコンソール、ナビゲーション機器、および内部制御パネルの可聴警報。直接風雨にさらさないでください
密閉空間の産業機器 – 密閉された倉庫や工場環境における車両接近警告とプロセス警告
屋内農業加工装置 – 密閉された施設内での穀物の取り扱い、選別、および包装機械の動作アラート
MLT-8530-16R は、表面実装アセンブリの効率を維持しながら、スルーホールと同等の音響出力を達成するという特定の市場要件に対応します。 8.5×8.5mm のこのコンポーネントは、市販されている SMD 電磁ブザーの中で最大のものの 1 つですが、同様の SPL 機能を備えた 12mm または 16mm スルーホールの代替品よりも大幅に小さいままです。コスト削減、自動化の効率化、複雑な多層 PCB の基板スペースの最適化など、SMT プロセスに取り組むメーカーにとって、このコンポーネントにより、可聴性を犠牲にする必要がなくなります。
厳格化された周波数公差は、プロの警報システムにおける微妙だが重要な考慮事項に対処します。複数のブザーが同時に動作すると、周波数の違いにより、不快または曖昧に知覚される可聴ビートパターンが生成されます。 MLT‑8530‑16R の変動の低減により、この影響が最小限に抑えられ、より一貫性のある権威ある音質特性が生成されます。これは、明確で曖昧さのない警報認識が重要な緊急通知システムにとって重要な特性です。
質量 0.5g (設置面積は大きいにもかかわらず、小型の MLT‑7525‑16R と同じ) は、材料の効率的な利用を示し、同等の耐振動性と機械的耐久性を示唆しています。拡張された温度定格により、民生用コンポーネントが早期に故障するような熱的に厳しい環境での導入がサポートされます。
MEIDI は、自動コイル巻線、はんだ付け、および音響チューニングを備えた専用の SMD 組立ラインで MLT-8530-16R を製造しています。当社の江蘇工場は ISO 9001:2015 品質管理に基づいて運営されており、すべての生産段階で統計的プロセス管理が適用されています。
各生産バッチは包括的な認定を受けます。
音響検証 – 定格電圧での 100% SPL 測定。サンプルバッチでは 92.5 ～ 95.3dB が確認され、最小値 85dB を超えています
周波数安定性 – 2700±200Hz での統計的サンプリング。量産サンプルの測定値は一貫して 2700Hz であり、中心周波数の精度を示しています。
コイル抵抗スクリーニング – 16±3Ω 検証。測定値は通常 15.7 ～ 16.4Ω
高温保管 - +80±2℃で48時間。 2 時間の周囲安定化後のパラメータの完全な回復
低温保管 – -30±2℃で48時間。最小 2.5V でのアクティベーションを確認済み
熱衝撃サイクル - -30℃から+80℃の間で5回の遷移を行い、各極値で30分間保持します。
機械的応力検証 - 正弦波振動 (10 ～ 55Hz、振幅 1.0mm、XYZ 軸、累積 0.5 時間) および 10mm の広葉樹への 75cm の自由落下 (衝撃 3 回)
耐湿性 – 50±5℃ / 90 ～ 95% RH で 48 時間、2 時間の回復と電気的特性評価付き
はんだ耐熱性 – 250±5℃、10±0.5秒、本体とはんだの隙間2.0mm
RoHS および REACH 準拠の文書は、ご要望に応じて入手可能です。ロット識別コードにより、製造日、テスト記録、原材料バッチまでの完全なトレーサビリティが可能になります。
Q1: MLT‑8530‑16R は、同じシリーズの 7.5mm MLT‑7525‑16R とどう異なりますか?
どちらのコンポーネントも同じ電気パラメータ (16Ω、2.5 ～ 4.5V、2700Hz) と同じ 3.0mm の高さを共有します。 MLT‑8530‑16R は、MLT‑7525‑16R の 7.5 mm 平方フットプリントと比較して、より大きな 8.5 mm 平方フットプリントを占有し、それに応じて音響出力も高くなります – 測定値は 86 ～ 88 dB に対して 92.5 ～ 95.3 dB です。選択の決定は、PCB エリアの可用性と必要な SPL の間の直接のトレードオフになります。より大きな設置面積が許容されるアプリケーションの場合、MLT-8530-16R は大幅に大きな音響ヘッドルームを提供します。どちらのコンポーネントも、LCP リフロー互換性と同じ拡張温度定格を共有しています。
Q2: MLT‑8530‑16Rの推奨駆動回路は何ですか?
デューティ サイクル 50%、振幅 3.6V の 2700Hz 方形波が最大の音響出力を生成します。 16Ω インピーダンスにより、100mA 以上のピーク電流を供給できる場合、多くの MCU GPIO ピンからの直接駆動が可能になります。 GPIO 電流が制限されているアプリケーションの場合、1kΩ ベース抵抗とコイル両端のフライバック ダイオード (1N4148) を備えた小型 NPN トランジスタ (2N3904 または BC547 など) が、堅牢で低コストのドライバを提供します。フライバック ダイオードは、スイッチング中に発生する誘導電圧スパイクからトランジスタを保護します。
Q3: MLT‑8530‑16R は屋外または湿気の多い環境でも使用できますか?
コンポーネント自体は、耐湿性テスト (50°C / 95% RH で 48 時間) により、90 ～ 95% RH の結露なしでの動作が評価されています。ただし、密閉されていないため、直接湿気や浸漬にさらさないでください。屋外用途の場合、ブザーは、水の浸入を防ぎながら音の伝達を可能にする適切な音響ポート (膜や迷路など) を備えた IP 定格の筐体内に取り付ける必要があります。 MEIDI は、大量注文のカスタム オプションとしてコンフォーマル コーティングを提供しています。侵入保護要件については、当社のエンジニアリング チームにお問い合わせください。
Q4: ±300Hz と比較した ±200Hz の周波数許容差にはどのような意味がありますか?
厳格化された公差は、生産バッチ全体の周波数変動の 33% の減少を表します。単一ユニットのアプリケーションでは、違いは知覚的にはわずかです。複数のサウンダを備えた警報パネル、分散型アナンシエータを備えたセキュリティシステム、フェーズドアレイ音響設計などの複数ユニットの設置では、周波数変動が低減され、同様のトーンが相互作用するときに発生する可聴ビートパターンが最小限に抑えられます。その結果、一貫性と信頼性を備えた、より一貫性のあるプロフェッショナルな音響特性が得られます。
Q5: OEM 注文ではカスタム周波数またはインピーダンスのバリエーションを利用できますか?
はい。 MEIDI は、代替共振周波数 (2.0 ～ 4.0kHz 以内)、カスタム コイル インピーダンス値、特殊なハウジングの材質や色など、大量注文に応じた OEM カスタマイズをサポートしています。最小注文数量とリードタイムはカスタマイズ範囲によって異なります。実現可能性の評価と見積もりについては、仕様を添えて当社の OEM サポート チームにお問い合わせください。
Q6: 連続励磁下での予想動作寿命はどれくらいですか?
標準認定には、定格電圧で 50% デューティサイクルの方形波で 25°C で 96 時間の連続動作が含まれます。無期限の連続音アプリケーションの場合、MEIDI は、コイルの発熱を減らし耐用年数を延ばすために、デューティ サイクルを 50% に制限するか、断続的なアラート パターン (例: 1 秒オン、3 秒オフ) を実装することを推奨します。リクエストに応じて、特定の動作条件の延長寿命テスト データを入手できます。ターゲットのデューティ サイクルと周囲温度プロファイルを添えて、当社のアプリケーション エンジニアリング チームにお問い合わせください。
完全な技術文書、PCB フットプリントの推奨事項、リファレンス ドライバー回路、ボリューム価格については、MEIDI エンジニアリング サポートにお問い合わせください。エンジニアリング サンプルは、適格な開発プロジェクトに利用できます。
当社のアプリケーション エンジニアリング チームは、通常 1 営業日以内に、リフロー プロファイル ガイダンス、音響エンクロージャ統合に関するメモ、およびお客様の特定の製品要件に合わせたデザインイン サポートに対応します。
