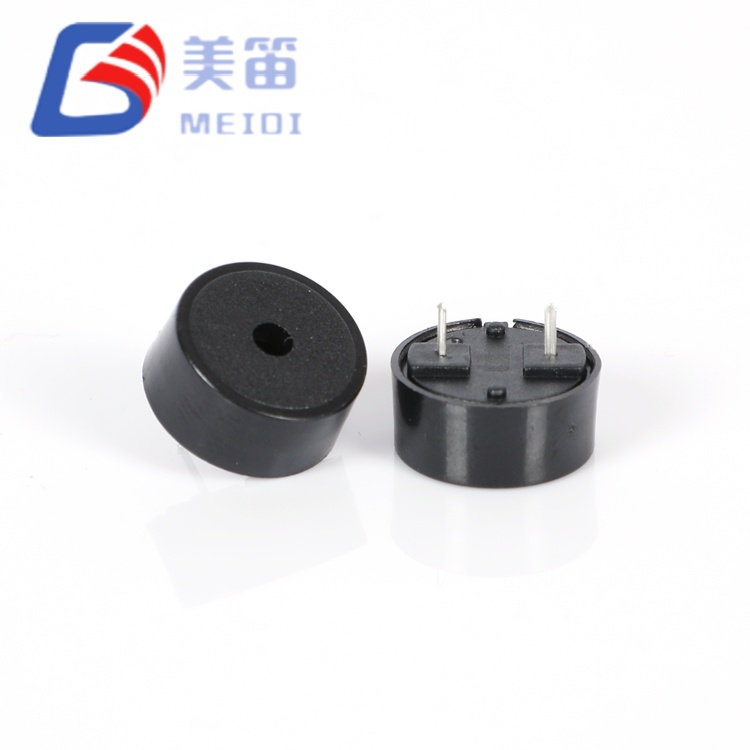

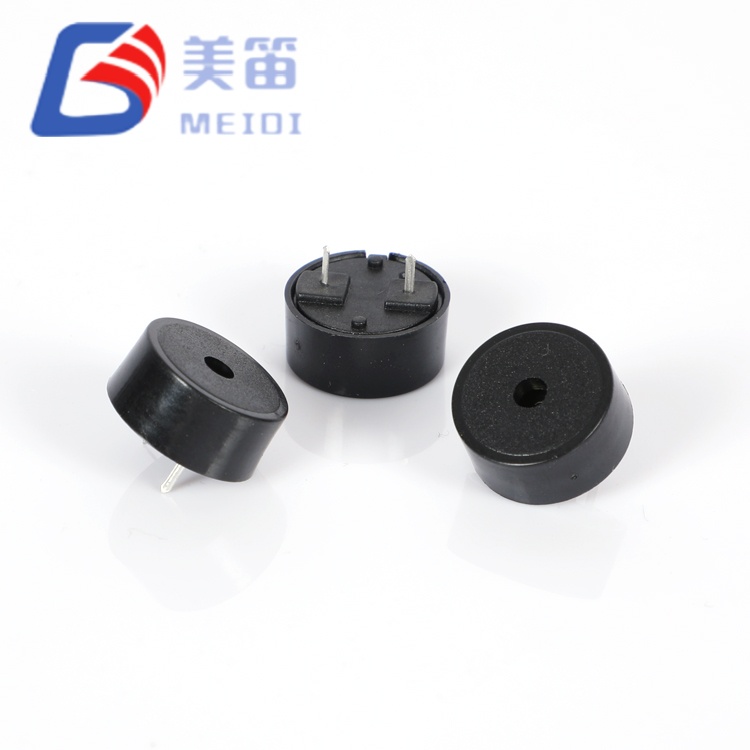

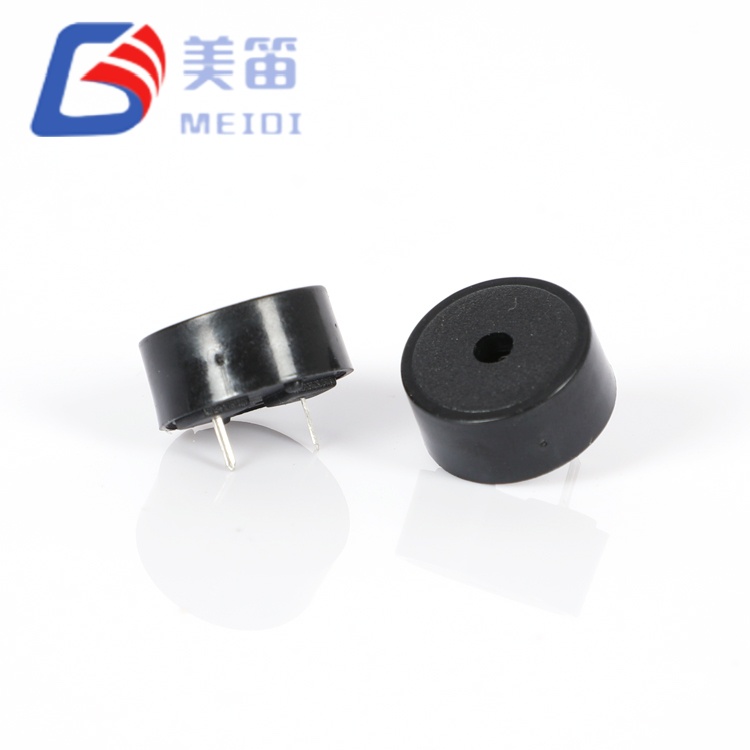

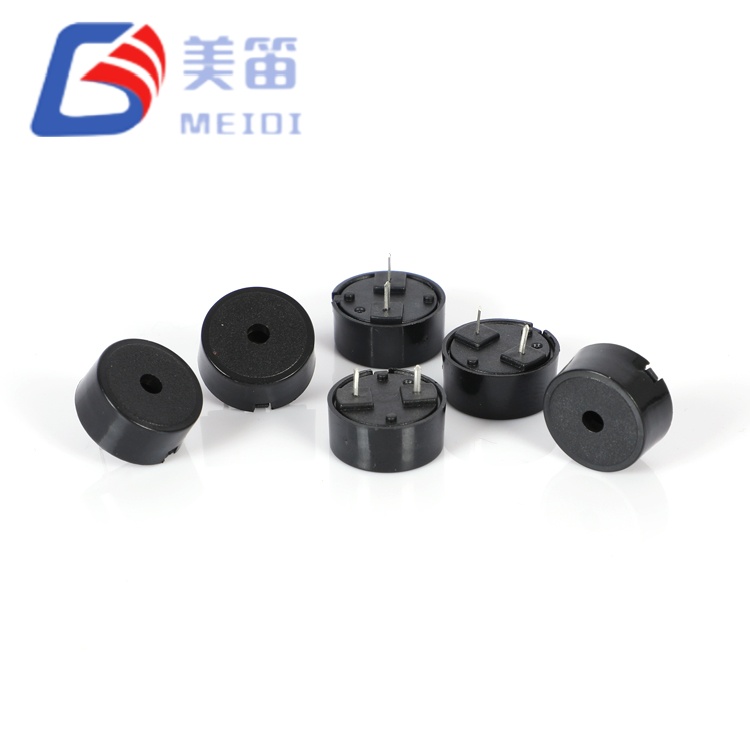

ポゴピン付き 1407 圧電パッシブ ブザーは、コンパクトな 12.5 mm デバイスと大型の 22 mm モデルの間の意図的な中型フォーマットの位置を占めるスルーホール圧電パッシブ ブザーです。直径 14 mm のダイアフラムと高さ 6.7 mm を備えたこの製品は、4000 Hz および 5 Vp-p で測定された音響出力 89 ～ 94 dB を実現し、大型のソリューションよりも大幅に要求の少ない設置面積を維持しながら、小型の代替製品を上回る性能を発揮します。
このコンポーネントは、江蘇省にある MEIDI の ISO-9001 認定施設で製造されており、圧電トランスデューサー エンジニアリングにおける 10 年以上の経験が活かされています。 14mm のセラミック エレメントは、12.5mm のバリエーションよりもダイアフラム面積が 25% 大きく、22mm の代替品のような PCB 不動産の負担がなくても、より高い音響放射効率が得られます。 1 ～ 30V の超広い動作範囲により、複数の電圧固有の SKU が統合され、測定電流消費量は 5Vp-p でわずか 0.63 ～ 0.78mA なので、ポータブルおよびハンドヘルド アプリケーションのバッテリ動作時間への影響は最小限に抑えられます。
ポゴピンを備えた 1407 圧電パッシブブザーは、22mm デバイスの設置面積とコストを犠牲にすることなく、コンパクトな 12mm ブザーを超える音響出力を達成するという特定の設計課題に対処します。直径 14mm で、実測 89 ～ 94dB SPL を実現します。このレベルは、可聴性を犠牲にすることができない医療警報、家電警報、産業用表示に意味のある設計マージンを提供します。
4000±500Hz の共振周波数は人間の聴覚感度のピーク (2 ～ 4kHz) の上端にあり、オフィス、医療、軽工業の周囲の騒音を遮断する、鮮明で注意を要するトーンを生成します。この周波数は、換気システム、コンピュータ機器、または会話によって低周波音がマスクされる可能性がある環境で特に効果的です。
パッシブ圧電トランスデューサとして、HNR-1407PA75 は外部 AC 励起を必要とします。通常は、マイクロコントローラーの PWM 出力、タイマー、または専用ドライバー IC からの 4000Hz 方形波です。このアーキテクチャにより、設計者はトーン パターン、優先順位を区別するための周波数変調、デューティ サイクル ベースの音量スケーリングを完全に制御できます。これは、固定周波数アクティブ ブザーでは利用できない機能です。 12nF の公称静電容量 (測定値 11.7 ～ 14.2nF) により、多くのアプリケーションで外部バッファ段を使用せずに、ほとんどの MCU GPIO ピンから直接駆動できます。
高さ 6.7 mm、質量 0.85 g は、音響キャビティの容積と機械的コンパクトさの間のバランスの取れた妥協点を表しています。このフォームファクタは、ハンドヘルド医療機器、中型 IoT ゲートウェイ、および標準的な 15 ～ 18 mm の前面パネルのカットアウトに直径 14 mm が適合する商用機器のコントロール パネルに容易に統合できます。
14mm ミッドフォーマット直径 – 12.5mm の代替品よりも振動板面積が 25% 増加。 22mm の設置面積を犠牲にすることなく、より高い SPL を実現
89 ～ 94dB の音響出力を測定 – 5Vp‑p、4000Hz、10cm で。 ≧85dB仕様を上回る設計マージンを提供
4000Hz のシャープな音質 – 人間の聴覚のスイートスポットに位置し、オフィスや医療環境での強い知覚性を実現
1 ～ 30V の超広範な範囲 - 単一の SKU により、3.3V、5V、12V、および 24V システムにわたる電圧固有の BOM ラインが不要になります
0.63 ～ 0.78mA サブミリアンペアの消費 – 5Vp-p で。電圧とデューティサイクルに合わせて電流をスケールし、予測可能なバッテリー予算を設定します。
0.85g で 6.7mm のスリムなプロファイル – ハンドヘルド医療機器、ポータブル機器、中型 IoT ノード向けのバランスのとれたフォームファクタ
| パラメータ | 価値 | 試験条件 |
| 製品タイプ | 圧電パッシブブザー | — |
| 定格電圧 | 5Vp‑p | 方形波、4000Hz |
| 動作電圧 | 1～30Vp‑p | 継続的 |
| 音声出力 | ≧85dB | 5 Vp‑p、4000 Hz、10 cm の場合。測定値 89 ～ 94 dB |

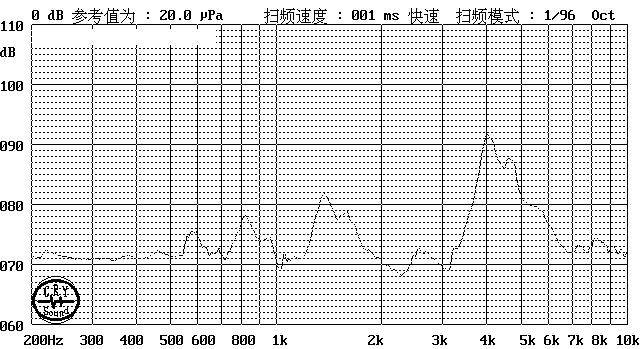

| 共振周波数 | 4000±500Hz | 定格電圧時 |
| 消費電流 | ≤ 10mA | 5 Vp‑p、4000 Hz で。測定値 0.63 ～ 0.78 mA |
| キャパシタンス | 12±40%nF | 1kHz、25℃の場合。測定値 11.7 ～ 14.2 nF |
| 動作温度 | -20℃～+70℃ | 継続的 |
| 保管温度 | -30℃～+80℃ | 非動作中 |

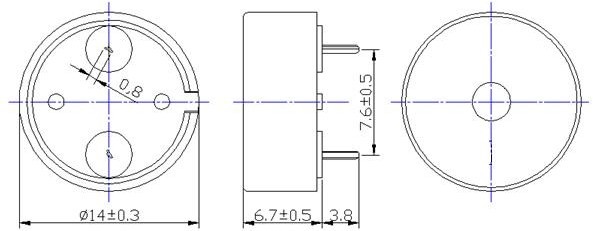

| 寸法（直径×高さ） | 14×6.7mm | 本体のみ |
| 重さ | 0.85g | 典型的な |
| ハウジング材質 | 黒PBT | UL94 V‑0 |
| 取付タイプ | スルーホール | 極性ピン |
| はんだ付け温度（ウェーブ） | 260±5℃ | 4 ～ 6 秒、推奨 |
| はんだ付け温度（手動） | 350±10℃ | 2 ～ 5 秒、推奨 |
ハンドヘルド医療機器 – デジタル体温計の発熱アラート、パルスオキシメーターの制限音、ポータブル ECG 完了ビープ音（直径 14 mm が人間工学に基づいたハウジングに適合）
中型 IoT センサー ゲートウェイ – コイン型電池ノードより大きいが産業用コントローラーより小さいデバイスにおける環境しきい値警告、接続ステータス チャープ、および改ざん警告
業務用機器のコントロール パネル – 標準の 15 ～ 18 mm のフロント パネル カットアウトに、オーブン タイマー信号、食器洗い機のサイクル終了音、冷蔵庫の故障警告を表示
自動車内装モジュール – シートベルトリマインダー、半ドアチャイム、12V アクセサリバスの診断ツールフィードバック
産業用 24V 制御システム – PLC 障害報知器、HMI ボタン確認音、およびプロセス限界の音声警告
ポータブル テストおよび測定機器 – マルチメーターの導通トーン、オシロスコープのトリガー アラート、および中型ベンチトップ デバイスの電源制限警告
| 設計要件 | HNR-1407PA75の利点 |
| 22mmの設置面積なしで12mmより高いSPL | 直径 14mm、5Vp-p で 89 ～ 94dB を測定。要求の厳しいアラートアプリケーションに音響ヘッドルームを提供します |
| ハンドヘルドデバイス向けのバランスのとれたサイズ/パフォーマンス | 高さ 6.7 mm、質量 0.85 g は人間工学に基づいた医療および検査機器のハウジングに適しています |
| 多電圧プラットフォームの統合 | 1 ～ 30V の範囲は、BOM の 3.3V、5V、12V、および 24V 固有のブザーを置き換えます |
| バッテリー重視のポータブル設計 | 5Vp-p で 0.63 ～ 0.78mA の消費。電流は電圧とデューティサイクルに応じて予測通りにスケールします |
| 標準のフロントパネルカットアウトの互換性 | 直径 14mm は、最小限のクリアランスで一般的な 15mm のアプライアンスおよび計器のベゼルに適合します。 |
HNR-1407PA75 は、SPL が制限されたコンパクトな 12mm ブザーと、設置面積が大きすぎる大型の 22mm デバイスの間の二者択一の選択肢を排除します。ハンドヘルド医療機器、中型 IoT ゲートウェイ、および標準的なアプライアンス パネルの設計者にとって、14mm フォーマットは、22mm デバイスでは妥協する PCB とフロントパネルの互換性を維持しながら、12mm の代替品では一致できない音響ヘッドルームを提供します。
MEIDI は、自動セラミックプレス、電極焼成、ハウジング封止を備えた専用の圧電組立ラインで HNR-1407PA75 を製造しています。当社の江蘇製造拠点は ISO 9001:2015 品質管理に基づいて運営されており、原材料検査から最終音響検証までのあらゆる段階で統計的プロセス管理が行われています。
各製造ロットは包括的な認定を受けます。
共振周波数検証 – 4000Hz ±12.5% 統計サンプリング。一般的な測定範囲 3900 ～ 4080Hz

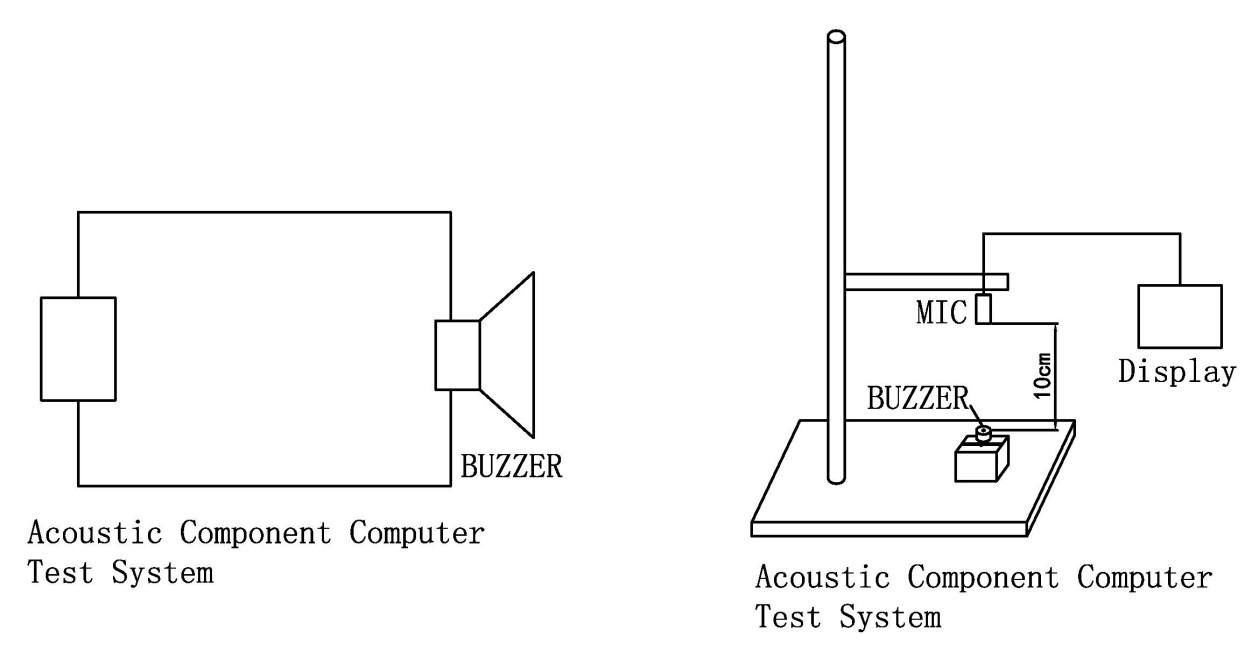

SPL バッチ検証 – 5Vp‑p、4000Hz、10cm で最小 ≥85dB。測定サンプル範囲 89 ～ 94dB
消費電流の検証 - 最大 10mA 以下。測定値 0.63 ～ 0.78mA はミリアンペア未満の効率を確認
静電容量スクリーニング – 駆動回路のマッチングのために 1kHz で 12nF ±40%。測定値 11.7 ～ 14.2nF
高温保管 - +80±2℃で48時間。 2 時間の周囲安定化後のパラメータ回復
低温保管 – -30±2℃で48時間。最小 1V でのアクティベーションを確認
熱衝撃サイクル – -30℃ ～ +80℃ の間で 5 サイクル、各極値ごとに 30 分間保持
機械的応力検証 - 正弦波振動 (10 ～ 55Hz、振幅 1.0mm、XYZ 軸、累積 0.5 時間) および 10mm の広葉樹への 75cm の自由落下 (衝撃 3 回)
耐湿性 – 50±5℃ / 90 ～ 95% RH で 48 時間、その後 2 時間の回復と電気的特性評価
はんだ耐熱性 – 250±5℃、10±0.5秒、本体とはんだの隙間2.0mm
すべてのコンポーネントは RoHS、REACH、および UL94 V‑0 に準拠しています。各ユニットのロットコードマーキングにより、製造日、テストデータ、原材料証明書までの 10 年間のトレーサビリティが可能になります。
Q1: 14mm HNR‑1407PA75 は、同じ用途において 12.5mm および 22mm の代替品とどう比較されますか?
直径 14mm は、5Vp‑p、4000Hz、10cm で測定値 89 ～ 94dB を実現します。これは、22mm の代替デバイス (通常 95 ～ 100dB) よりも大幅に小さい設置面積を維持しながら、一般的な 12.5mm デバイス (通常 83 ～ 86dB) に比べて大幅な改善です。 14mm フォーマットは、12mm の出力が限界であるが、22mm が機械的または美的に不適切な場合に最適です。代替フォームファクターとの具体的な比較については、詳細な相互参照データについて MEIDI にお問い合わせください。
Q2: このブザーは 3.3V マイクロコントローラー GPIO から直接駆動できますか?
はい、ほとんどの場合です。 3.3Vp‑p、4000Hz では、12nF の容量性負荷は約 0.16mA RMS を消費します。これは標準 MCU GPIO ピンの 8 ～ 20mA 供給能力の範囲内です。多くの 3.3V アプリケーションでは、外部トランジスタやドライバ IC は必要ありません。ただし、3.3V での SPL は、5Vp-p で測定した 89 ～ 94dB よりも低くなります。 3.3V での標準出力は約 76 ～ 80dB です。 3.3V システムから最大出力を得るには、チャージポンプ電圧ダブラーまたはブースト機能を内蔵した専用のピエゾドライバーを検討してください。
Q3: 0.63 ～ 0.78mA の消費が実際のバッテリー寿命に与える影響は何ですか?
バッテリー寿命は、セル容量 (mAh) を連続音持続時間の動作電流 (mA) で割ることによって計算されます。一般的な CR2032 コイン電池 (220mAh) の場合、5Vp‑p での連続トーンは理論的に約 280 ～ 350 時間持続します。断続的なデューティ サイクル (例: 1 秒オン、4 秒オフ) の場合は、デューティ サイクル比を掛けます (20% デューティでは寿命が約 1400 ～ 1750 時間に延長されます)。実際のバッテリー寿命は、セルの特性、駆動電圧、温度、使用年数によって異なります。これらの数値は一次推定値として扱ってください。
Q4: 4000±500Hz の許容誤差は複数ユニットの設置にどのような影響を与えますか?
±12.5% の周波数許容誤差は、このサイズ クラスの圧電ブザーの標準値です。音の一貫性が重要な複数ユニットの設置 (フェーズド アレイや並列アラームなど) では、周波数の変動によりユニット間でうなり音が聞こえる場合があります。このようなアプリケーション向けに、MEIDI は大量注文に対して厳しい公差オプション (±5% または ±3%) を提供します。特定のマルチユニット要件に合わせた周波数グレーディングとカスタム調整については、当社のエンジニアリング チームにお問い合わせください。
Q5: 直径 14mm は標準のフロントパネルのカットアウトと互換性がありますか?
14mm のボディ直径には、片側あたり 0.25mm のクリアランスを持つ最小 14.5mm のパネル カットアウトが必要です。これは、多くの標準的な 15 mm のアプライアンスや計器のベゼルに変更を加えることなく適合します。 12mm ブザーを置き換える改造用途の場合、直径 14mm ではカットアウトを 1.0 ～ 1.5mm 拡大する必要がある場合があります。 MEIDI は、ご要望に応じて寸法図とパネル カットアウト テンプレートを提供します。変更を加えずに 12mm の機械的互換性を必要とするアプリケーションには、代替品として HNR-1255 シリーズ (直径 12.5mm) を提供します。
Q6: 最大の音響出力を得るために推奨される駆動波形は何ですか?
50% デューティ サイクルの 4000Hz の方形波は、圧電素子の変位を最大化する急速な電圧遷移により、最高の SPL を生成します。正弦波はよりクリーンなトーンを生成しますが、通常、同じピーク電圧で SPL が 3 ～ 5dB 減少します。最大出力を得るには、ドライバーが許可する限り短い立ち上がり時間と立ち下がり時間を持つ方形波を使用してください。リンギングを抑えてEMIを低減するには、100～330Ωの直列抵抗を推奨しますが、これによりSPLがわずかに低下する可能性があります。330Ωを超える値は出力を著しく減衰させます。
技術データシート、3D STEP ファイル、駆動回路アプリケーション ノート、PWM 構成例、ボリューム価格については、MEIDI エンジニアリング サポートにお問い合わせください。
MEIDI アプリケーション エンジニアリングは、通常 1 営業日以内に、PCB キープアウト図面、音響エンクロージャ統合ガイドライン、認定プログラムのボリューム価格を回答します。
