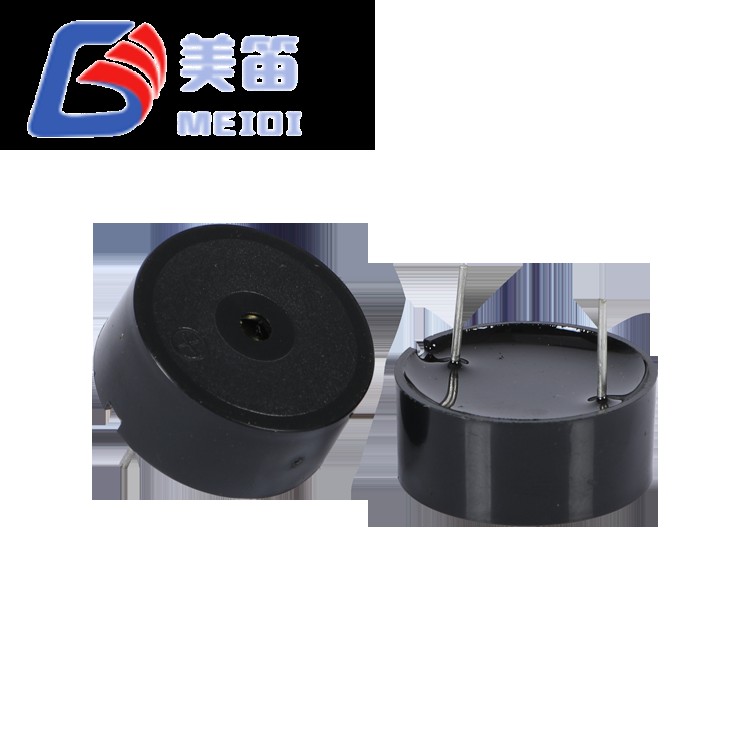

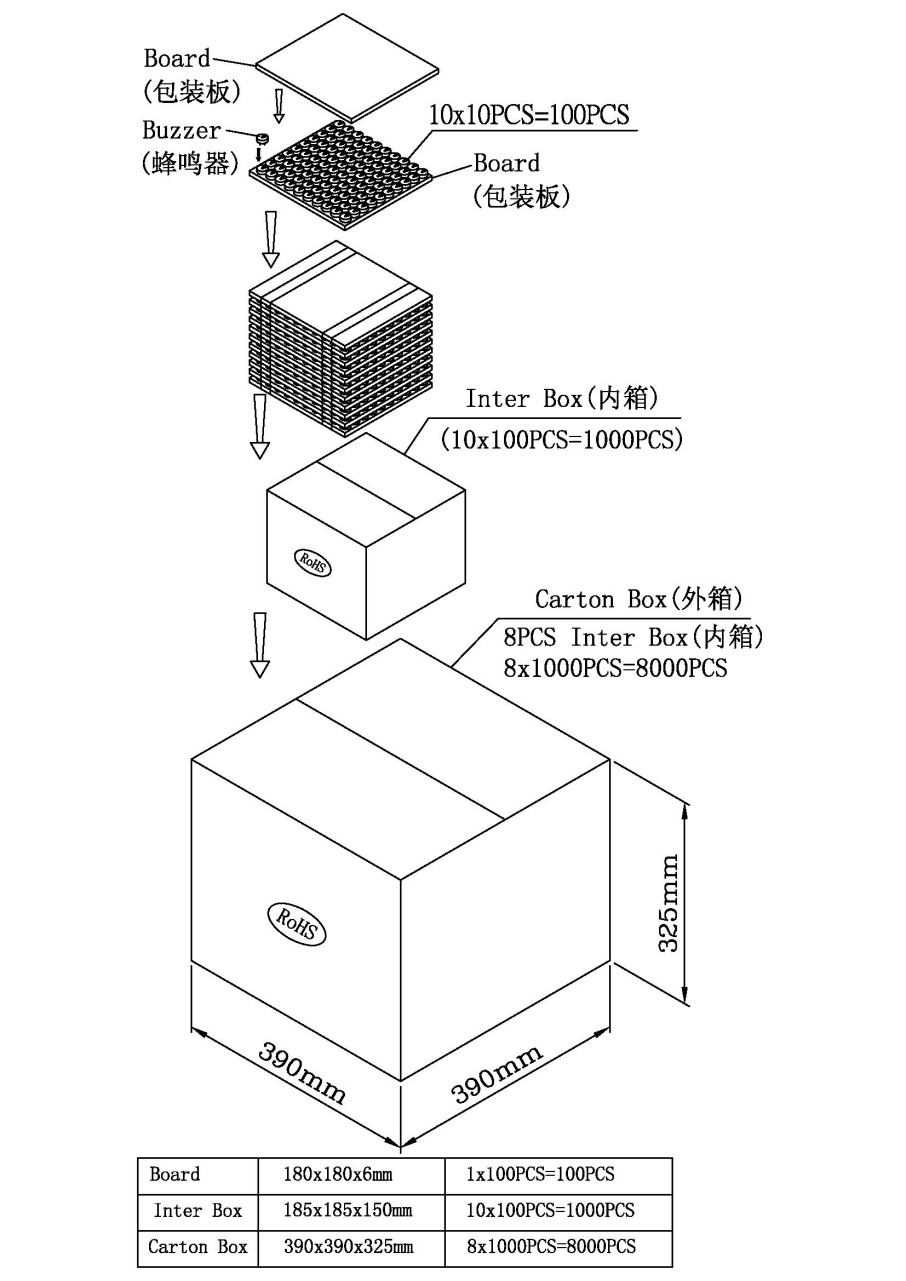

23*10mm 圧電パッシブブザー

独自の音を生成するアクティブ ブザーとは異なり、23*10mm 圧電パッシブ ブザーはパッシブ圧電です。 外部 AC 波形 (通常は方形波または PWM) によって駆動されることを目的とした測深機 マイクロコントローラーまたは専用の発振器によって供給される信号。 3500Hzの共振周波数 設計者は最大の音響出力が得られるように駆動周波数を調整でき、 12Vp-p の方形波を供給した場合、10cm で ≥85dB。黒PBT住宅対策 直径Φ23mm、高さ9.8mmと業界トップクラスのスリムさを実現。 HNR series.定格条件および動作電圧での消費電流が ≤8mA の場合 1 ～ 30Vp‑p の範囲に対応するこのスルーホール コンポーネントは、スペースに制約のある設計に適しています。 ホスト コントローラーはすでに適切な出力ピンを提供しています。

パッシブ設計 - 3500Hzの外部ACドライブが必要

定格 12 Vp-p、動作範囲 1 ～ 30 Vp-p

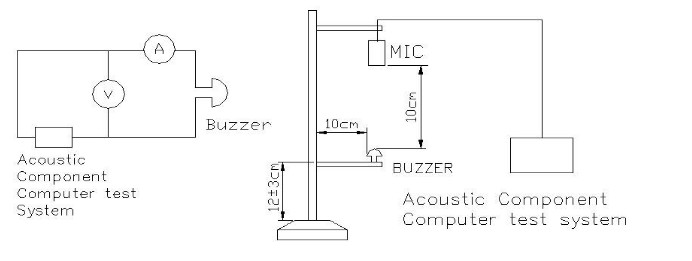

10cm で ≥85 dB SPL、定格条件で ≤8 mA 消費

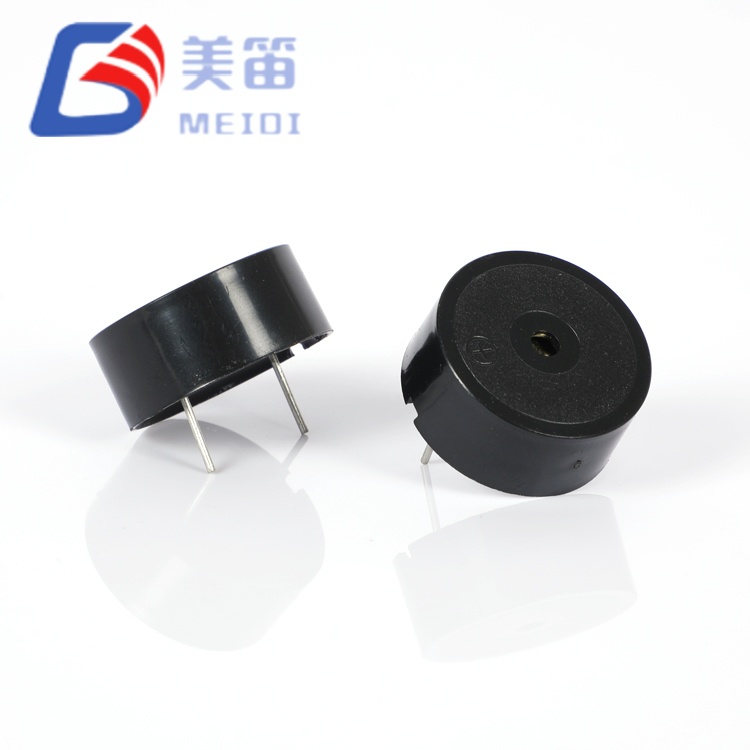

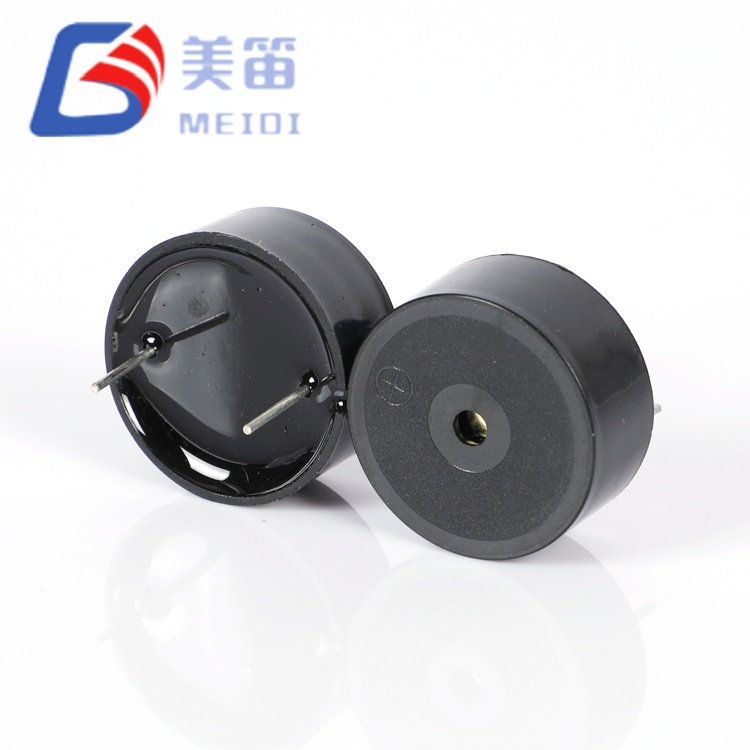

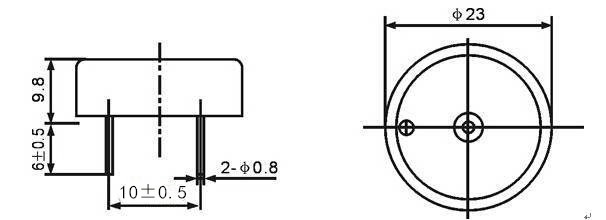

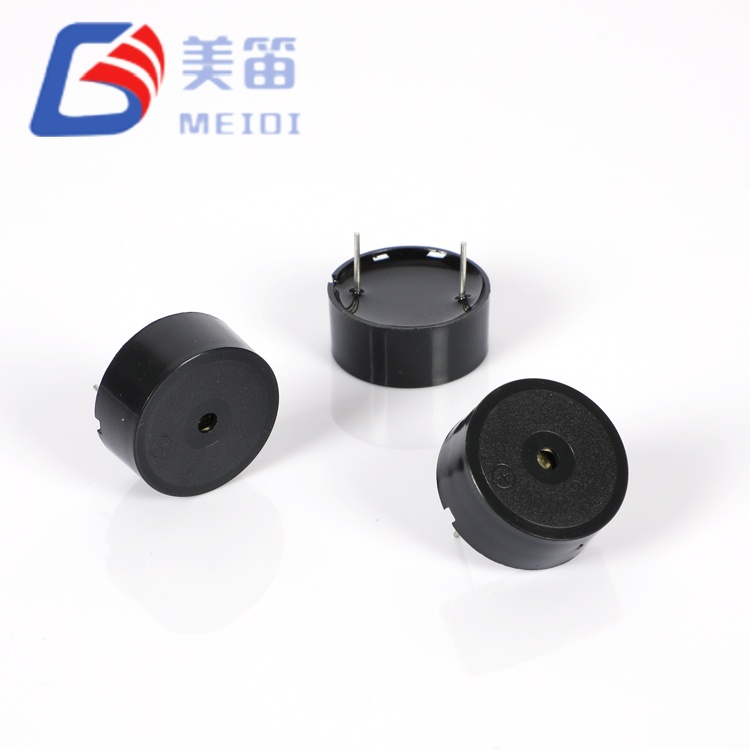

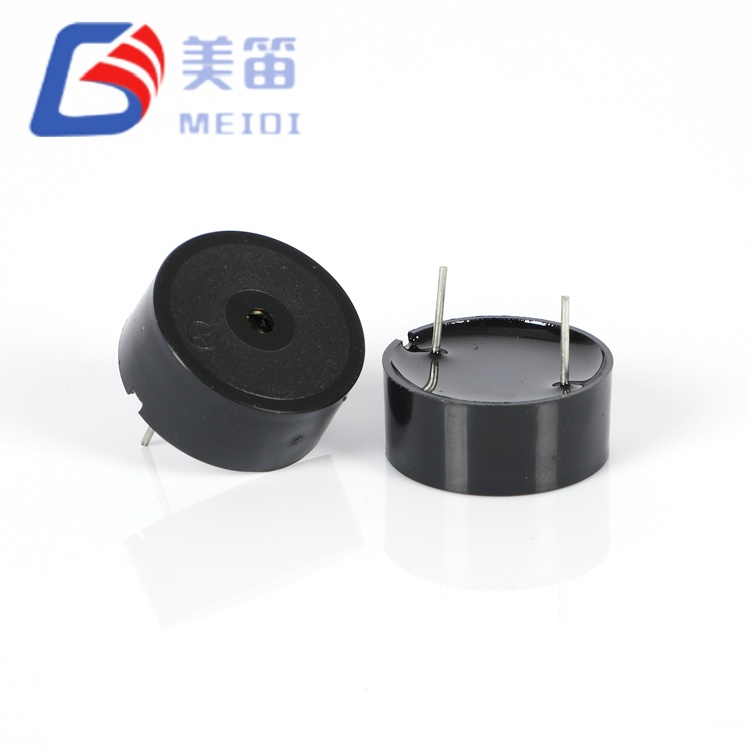

Φ23.0×9.8mm黒色PBTスルーホールパッケージ、3g

-20℃～+70℃で連続動作

駆動回路の考慮事項

23*10mm 圧電パッシブブザーには内部発振器がないため、駆動波形を供給する必要があります。 外部的に。一般的なアプローチは、PWM 用に構成されたマイクロコントローラーの GPIO ピンを使用することです。 3500Hz、デューティサイクル50%で出力、トランジスタまたは専用のバッファを介してバッファリング ピンが十分な電流を供給できない場合は、ドライバを停止します。定格ドライブレベルは12Vp-p、 ただし、デバイスは 1Vp‑p から最大 30Vp‑p まで確実に動作するため、直接接続が可能です。 より高い SPL が必要な場合は、レベル変換後に 3.3V または 5V ロジックに変換します。

指定された静電容量約 12nF (参考値) を考慮する必要があります。 無効負荷により瞬間的により高い負荷がかかるため、ドライバー段の設計に組み込まれます。 各エッジ遷移中の電流。ピークを制限するために直列抵抗を追加することもできます ただし、電源が敏感な場合は、SPL が低下する可能性があります。 The frequency ±500Hz の許容誤差は、正確な共振ピークがユニット間でわずかに異なる可能性があることを意味します。 最大の SPL を得るには、プロトタイピング中に周波数スイープを行って特定することをお勧めします。 特定のバッチの最適な駆動周波数。

ウェーブはんだ付け（260℃、4～6秒）と手動はんだ付け（350℃、2～5秒）の両方に対応 ハウジングとはんだ槽の間に 2.0 mm の隙間があります。

アプリケーションシナリオ

GPIO ピンが 3500Hz の方形波を生成できるマイクロコントローラーベースのアラーム回路 直接波を送信できるため、別個のアクティブ ブザー モジュールが不要になります。

3g の軽量化によるメリットを享受できるポータブル医療機器およびハンドヘルド メーター スリムな9.8mmプロファイルでありながら、ホストMCUはすでに警告音を提供しています。

単一のマルチチャンネルで駆動される複数のサウンダを備えた工業用インジケータパネル PWM コントローラー、HNR-2310A の一貫した周波数応答を使用して均一 音響出力。

ブザーのみが作動する家庭用電化製品およびスマート ホーム センサー 断続的に動作し、パッシブ設計によりスタンバイ電流の低減に貢献します。 (内部発振器の静止描画はありません)。

PWM ペリフェラルを含む教育用およびプロトタイピング用ボード。 学生とエンジニアが周波数依存の音の生成を実験します。

予防

1. HNR-2310A に DC 電圧を直接印加しないでください。交互に必要です 音を発生させるための波形です。 DC を連続的に使用すると、ピエゾ素子が過熱する可能性があります。

2. ハウジングは密閉されていません。水、フラックス、洗浄溶剤の侵入を防ぐ サウンドポート。

3. 腐食性ガスが存在する環境では、ブザーを危険な場所に置いて保護してください。 換気されたエンクロージャを使用するか、端子のみに保護コーティングを適用します。

4. 音圧レベルは駆動電圧と波形形状に依存します。確認してください ドライバーステージは負荷がかかった状態でも望ましいSPLを達成できます。

5. 音響開口部をクリアな状態に保ちます。障害物があると出力が低下し、位置がずれる可能性があります。 共振周波数。

6. ピンの酸化を避けるため、組み立てるまで乾燥した密閉パッケージに保管してください。

よくある質問

1. 23*10mm 圧電パッシブ ブザーのようなパッシブ ブザーとアクティブ ブザーの違いは何ですか?

パッシブブザーは、その共振周波数で外部 AC ドライブ信号を必要とします。 一方、アクティブ ブザーには内部発振器が含まれており、DC 電源のみが必要です。 HNR-2310A を使用すると、設計者はトーン周波数を完全に制御でき、 同じマイクロコントローラーピンを使用して複数のサウンダーを駆動します。

2. HNR‑2310A を 3.3V マイクロコントローラー ピンから直接駆動できますか?

はい、3.3V ピークツーピーク信号が 1 ～ 30Vp-p の動作範囲内にある限り、可能です 範囲。ただし、結果として得られる SPL は 12Vp-p よりも低くなります。トランジスタバッファ または、レベルシフターを使用して、より高い電圧スイングとより大きな出力を実現できます。

3. テストレポートに時々電流制限が 5mA 以下と記載されているのはなぜですか?

一部のテスト レポートのヘッダーでは ≤5mA と記載されていますが、これは文書の不一致です。 製品パラメータ表では ≤8mA と指定されており、測定サンプルは通常、 約4mA。ご注文に適用される限度額を確認するには、MEIDI にお問い合わせください。

4. 最大 SPL を得るために推奨される駆動周波数はどれくらいですか?

公称共振周波数は 3500Hz です。 ±500Hzの公差により、 駆動周波数を 3000Hz ～ 4000Hz の間でスイープすることをお勧めします。 特定のユニットの正確なピークを見つけるためのプロトタイピング。 MEIDIは周波数を提供できます 応答曲線。

5. HNR-2310A について、PCB レイアウトに関する特別な考慮事項はありますか?

スルーホールの設置面積は標準です。少なくとも2.0mmの隙間を確保してください。 ハウジングとはんだ槽。ウェーブはんだ付けの場合、推奨プロファイルは次のとおりです。 260℃で4～6秒。

技術的なお問い合わせ

データシート、駆動回路アプリケーションノート、周波数掃引データ、または HNR-2310A の見積もりについては、プロジェクト要件を MEIDI にお問い合わせください。 エンジニアリング サポートは通常、1 営業日以内に回答します。
