17*8mm 圧電パッシブブザー

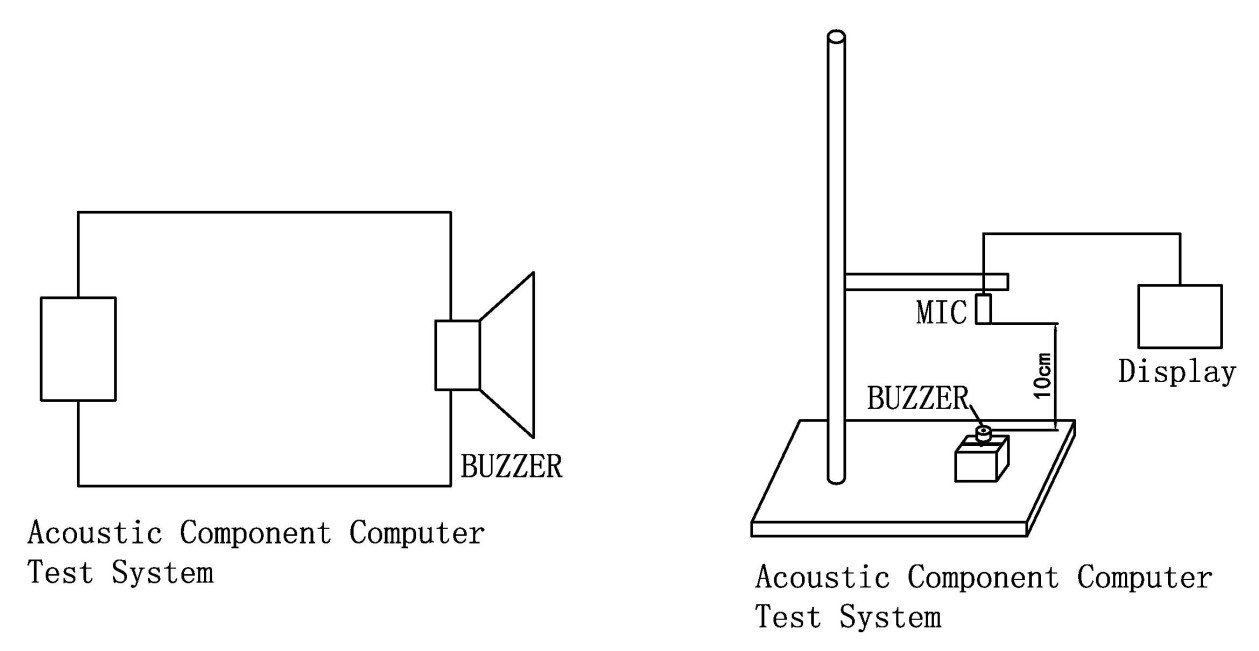

17*8mm 圧電パッシブ ブザーは、3000Hz と 2000Hz の 2 つの周波数バリエーションを提供します。 同一のΦ17×8mmスルーホールパッケージ。どちらもパッシブ圧電サウンダーです 外部 AC 駆動波形に依存して可聴トーンを生成します。なぜなら、 設置面積、ピン間隔、ハウジングの寸法は 2 つのモデル間で共有されています。 単一の PCB レイアウトは、機械的な変更を加えることなく、どちらの周波数にも対応できます。 HNR-1708 は 3000Hz で ≥85dB を実現し、HNR-1708 PA10 は ≥75dB を実現します。 2000Hz、両方とも 12Vp‑p 方形波で 10cm で測定。消費電流 どちらのバリアントでも 5mA 以下に留まります。黒色の PBT ハウジングと 1 ～ 30Vp‑p このシリーズは動作範囲が広いため、幅広い屋内機器に適しています。 ホストマイクロコントローラーまたは専用発振器が駆動信号を供給します。

同じ設置面積で 2 つの周波数選択 — 3000Hz (HNR-1708) または 2000Hz (HNR-1708 PA10) —

パッシブ設計 - 共振周波数での外部方形波または PWM ドライブが必要

定格 12 Vp-p、動作範囲 1 ～ 30 Vp-p。消費電流 ≤ 5 mA

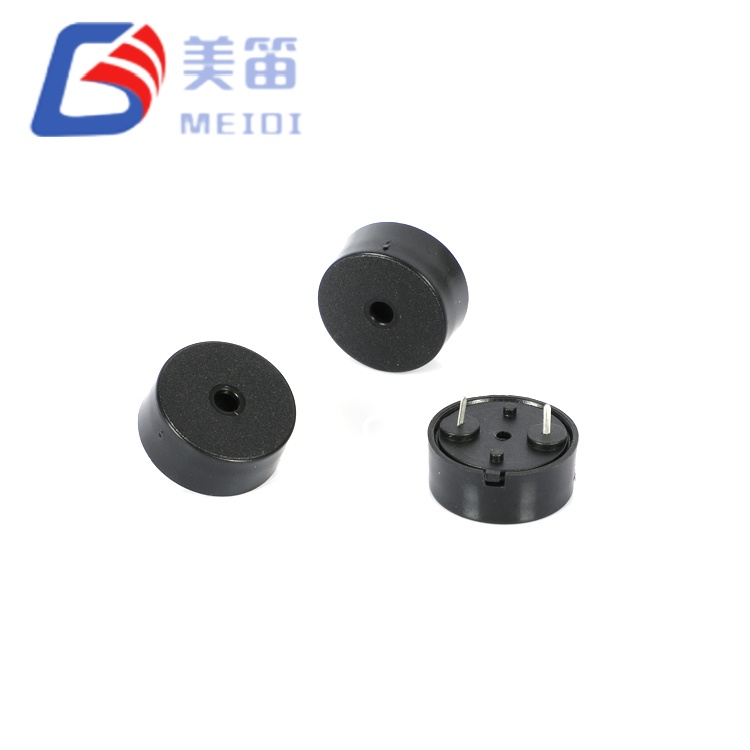

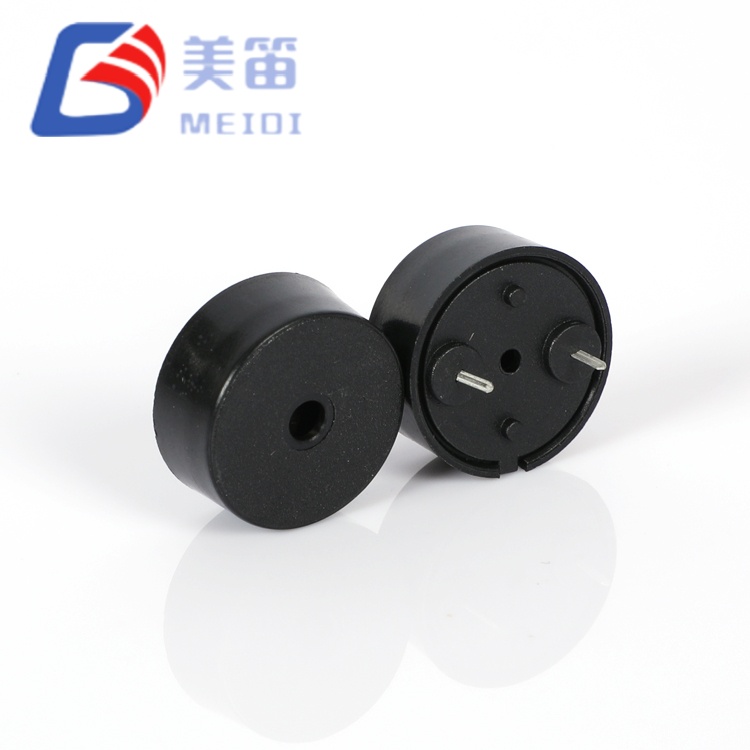

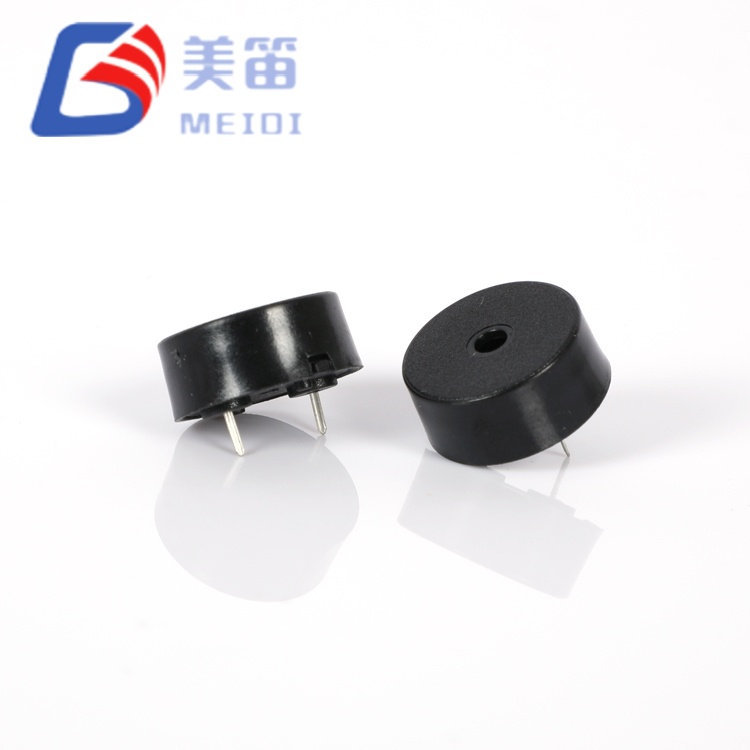

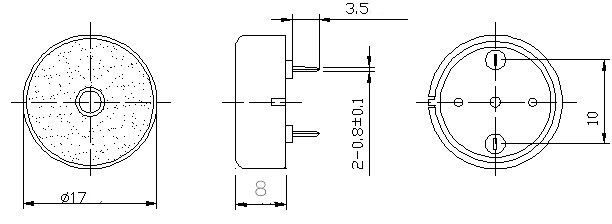

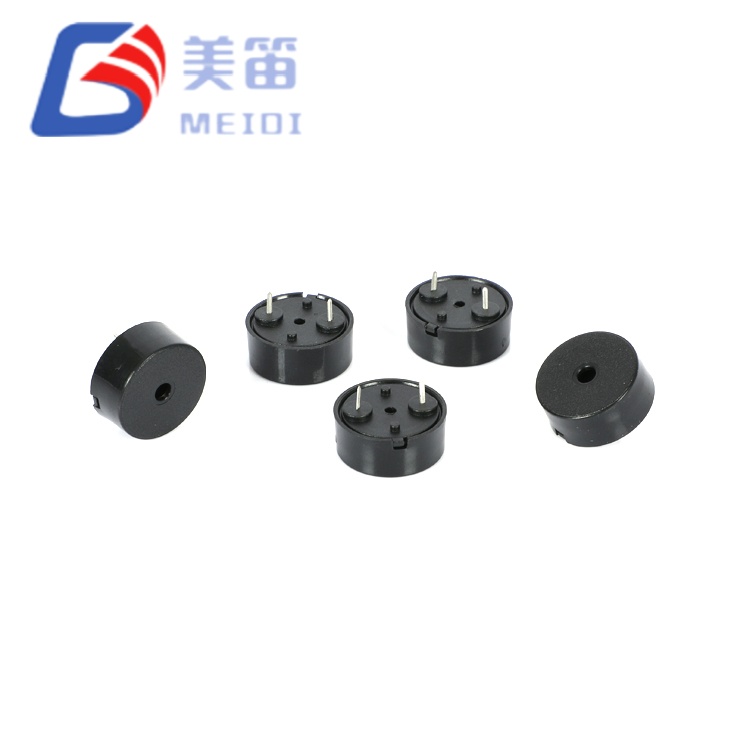

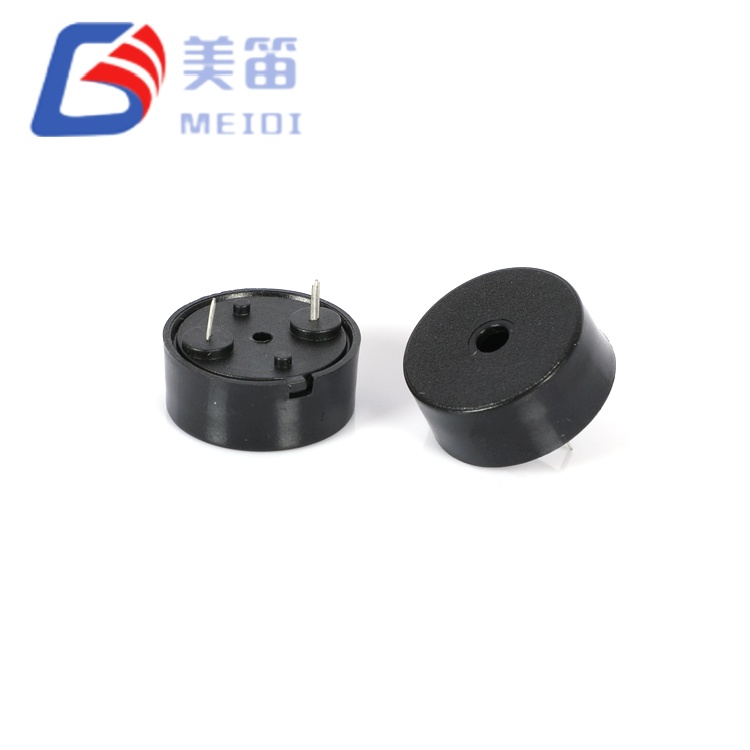

Φ17.0×8.0mm黒色PBTスルーホールパッケージ、ウェーブはんだ、手はんだ対応

動作温度：-20℃～+70℃連続

モデル選択ガイド

HNR-1708 と HNR-1708 PA10 のどちらを選択するかは、主に必要な機能によって決まります。 警報周波数と音圧要件。 HNR-1708、より高機能 3000Hz トーンと ≥85dB 出力は、次のような環境に適しています。 より鋭く、より浸透する音は有益です - 産業警報など 適度なバックグラウンドノイズのある場所で動作するパネルまたは機器。 HNR-1708 PA10 は、75dB 以上の低い 2000Hz で動作し、 邪魔にならないトーンで、静かな環境に適しています。 医療機器のリマインダーや住宅用センサーなど。

両モデルとも同じΦ17mmのフットプリント、ピン配置、8mmを共有しているため 単一の PCB 設計を 1 つのバリアントで検証でき、その後 アプリケーション要件の変化に応じて、他のものとともにデプロイされます。どちらも受け入れます 1 ～ 30Vp‑p の駆動信号と消費電流 ≤5mA であるため、同じドライバ回路 どちらのモデルでも使用できます。重量差 — HNR-1708 の場合は 1g 対 HNR‑1708 PA10 の 1.4g — わずかな違いを反映しています より低い共振周波数を生成する内部構造。

同じ製品内で両方の周波数を必要とするアプリケーション向け HNR-1708 シリーズでは、設計者が単一の PCB を在庫できるようにします。 とハウジングの設計により、2 つの音響特性を提供し、 機械設計のオーバーヘッド。

駆動回路の推奨事項

パッシブ圧電ブザーとして、HNR-1708 の両方のバリエーションには外部 AC が必要です 音を出すための信号。 PWM 出力用に構成されたマイクロコントローラー GPIO 50% デューティ サイクルのターゲット周波数 (3000Hz または 2000Hz) が最も適しています。 一般的なアプローチ。 3.3V または 5V ロジック システムの場合、単純なトランジスタ バッファ 信号を最大 12Vp‑p 定格レベルに変換して、より高い SPL を実現します。

負荷の容量性 - HNR-1708 の場合は約 12nF、 HNR-1708 PA10 の場合は 25nF — 電流スパイクが各エッジで発生することを意味します。 駆動波形です。小さな直列抵抗 (通常 100 ～ 330Ω) を使用すると、 SPLに大きな影響を与えることなくピーク電流を制限します。電池式の場合 設計では、平均消費電流が ≤5mA なので、これらのブザーは経済的です。 コイン電池や小型リチウムイオンパックでも動作します。

はんだ付けはウェーブ(260℃、4～6秒)と手動(350℃、2～5秒)に対応 方法。ハウジングとはんだ槽の間は2.0mm以上確保してください。

アプリケーションシナリオ

HNR-1708 の 3000Hz トーンの恩恵を受ける産業用警告インジケーター 工場現場の機械騒音をカットします。

医療機器のリマインダー (輸液ポンプ、バイタルサイン モニター) HNR-1708 PA10 の 2000Hz トーンは、静かな病棟でも邪魔にならない警報を提供します。

スマート ホーム センサーとドアホン。同じ PCB に実装できる どちらのバリエーションも、地域のアラート ピッチの好みに応じて異なります。

トランジスタを使用し、3.7V バッテリで駆動されるポータブル試験装置 駆動電圧を高め、消費電力を 5mA 以下にしてランタイムを延長します。

ゾーンごとに異なるトーンを必要とするマルチゾーンアラームパネル - HNR-1708 重大な警告とステータス通知用の HNR-1708 PA10 - を使用 両方に対応する単一の PCB 設計。

予防

1. 直流電圧を直接印加しないでください。どちらのバージョンも AC 駆動信号が必要です 音を生成します。連続直流はピエゾ素子を損傷する可能性があります。

2. ハウジングは密閉されていません。水、フラックス残留物、洗浄溶剤の付着を防止 サウンドポートに入らないようにしてください。

3. 腐食性環境では、ブザーを保護された筐体に設置するか、 端子のみにコンフォーマルコーティングを施します。

4. SPLは駆動電圧と波形に依存します。ドライバーステージが 容量性負荷の下で必要な電圧振幅を満たします。

5. 音響ポートを遮らないようにしてください。部分的に覆っても軽減できる 数デシベルで出力されます。

6. ピンの酸化を避けるため、組み立てるまで密閉した乾燥したパッケージに保管してください。

よくある質問

1. HNR-1708 と HNR-1708 PA10 のどちらを選択すればよいですか?

3000Hz、85dB 以上の場合は HNR-1708 を選択してください。工業環境または騒音の多い環境に適しています。 2000Hz、75dB 以上の場合は、HNR‑1708 PA10 を選択してください。医療または住宅環境に適しています。 どちらも同じ寸法とピン配置を共有しているため、PCB レイアウトは変わりません。

2. これらのブザーをマイクロコントローラーのピンから直接駆動できますか?

はい、ピンが十分な電流を供給でき、ロジック レベルが範囲内にある場合は、 1 ～ 30Vp‑p の範囲。 3.3V または 5V マイクロコントローラーの場合、トランジスタ バッファーは より高い電圧スイングとより大きな出力を達成するために推奨されます。

3. 駆動信号にはどの周波数を使用すればよいですか?

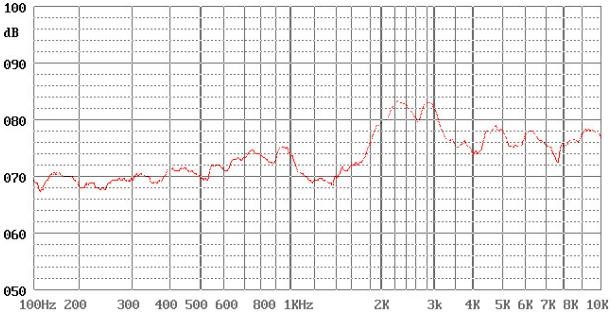

HNR-1708 には 3000Hz、HNR-1708 PA10 には 2000Hz を使用します。 ±500Hzのため 許容誤差、プロトタイピング中の周波数掃引により、正確なピーク SPL を特定できます。 特定のバッチに対して。 MEIDI は特性曲線を提供できます。

4. HNR-1708 テスト レポートが異なるモデルに基づいているのはなぜですか?

現在利用可能なレポートは、5Vp‑p / 4000Hz の HNR‑1707 データを使用しています。 参考。 12Vp‑p / 3000Hz での HNR-1708 固有のテスト データについては、MEIDI にお問い合わせください。

5. HNR-1708 シリーズはバッテリー駆動のデバイスに適していますか?

はい。消費電流が 5mA 以下で動作範囲が 1 ～ 30Vp‑p なので実用的です バッテリー駆動用。ブーストコンバータまたはトランジスタバッファは、 低電圧バッテリーからより高い SPL が必要な場合は、駆動電圧を調整します。

技術的なお問い合わせ

データシート、駆動回路リファレンス設計、周波数掃引データ、または HNR-1708 シリーズのバリアント選択サポートについては、MEIDI にお問い合わせください。 アプリケーションの詳細。エンジニアリングの応答は通常 1 営業日以内に行われます。
