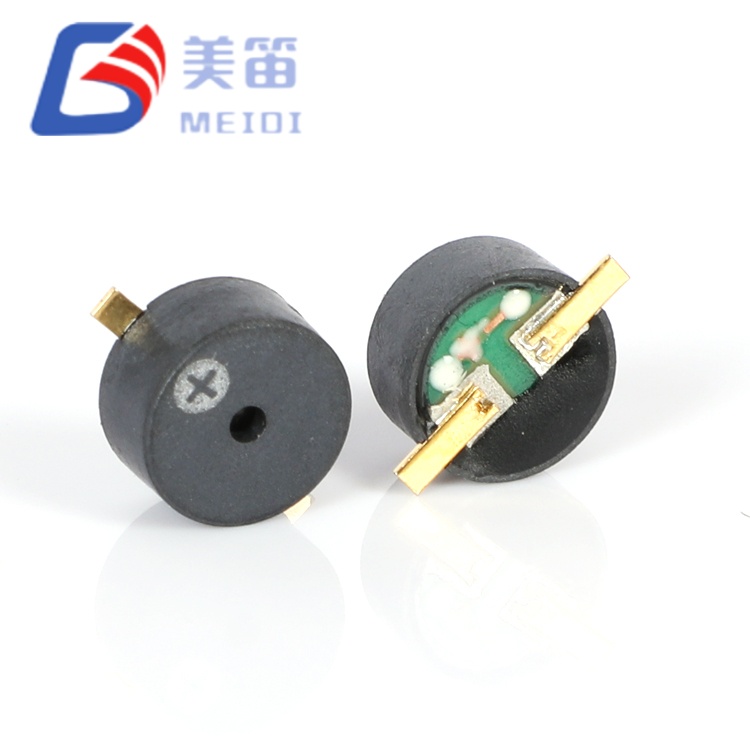

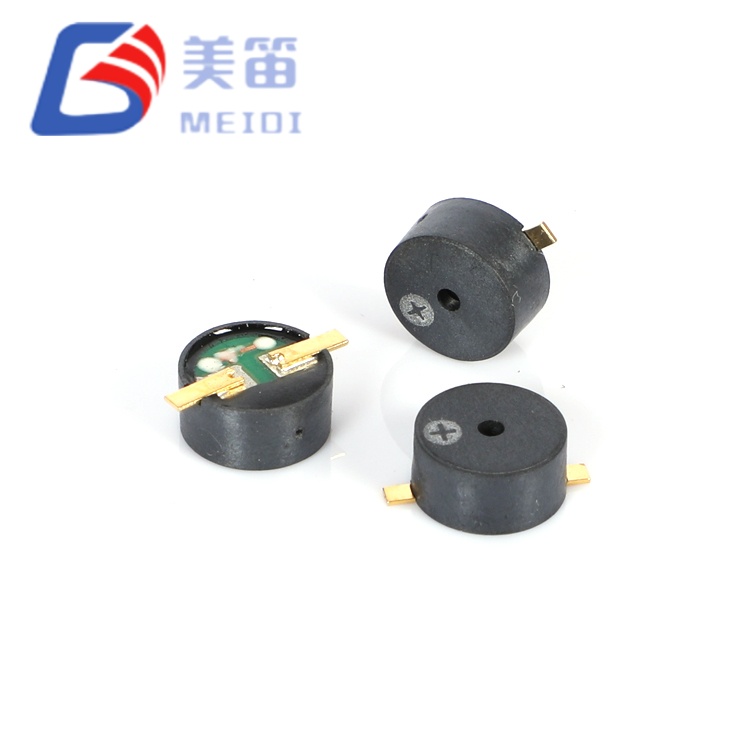

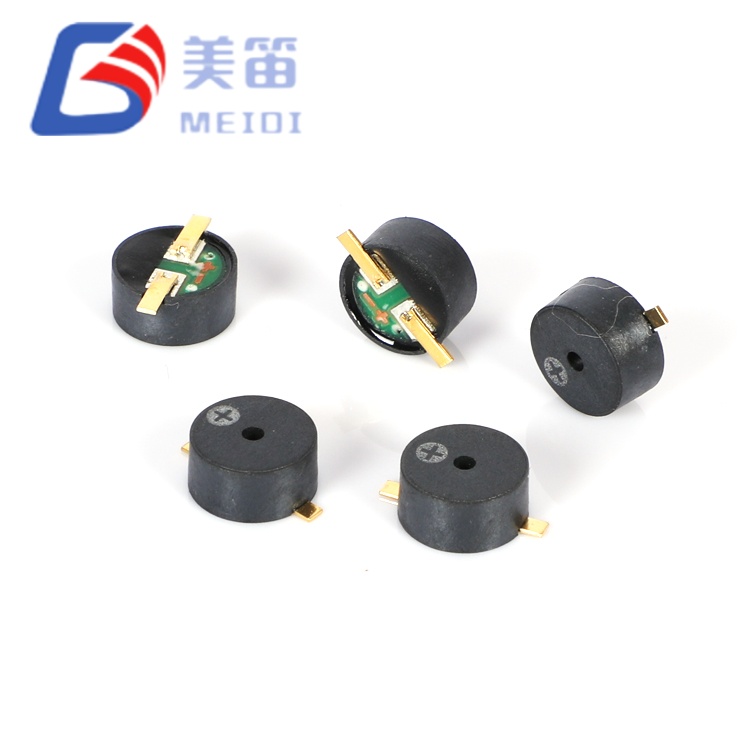

9×4.5mm SMD磁気パッシブブザーファミリーは、MEIDIの9mmシリーズの中で最も深いキャビティ高さ4.5mmの9.0mm円形SMDパッケージに3つの電磁パッシブブザーをまとめています。 2 つの標準コイル抵抗は 3.6V および 5V レールをカバーし、F-16R バリアントは磁気回路に銅リングを追加して、同じドライブ レベルでの音響効率を高めます。一般的な 2700 Hz の共振により低周波の機械ノイズがカットされ、黒色の LCP ハウジングは鉛フリーのリフローはんだ付けに対応しています。

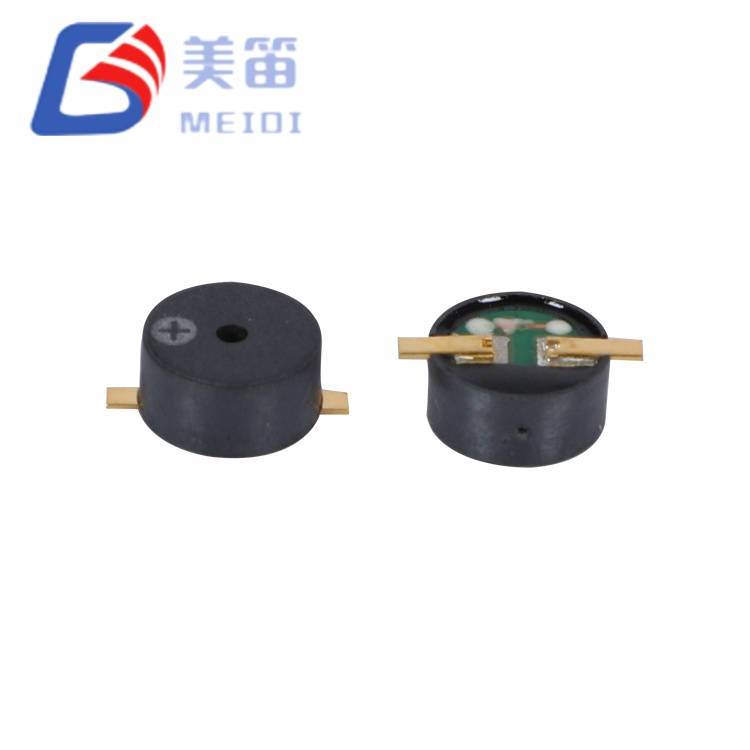

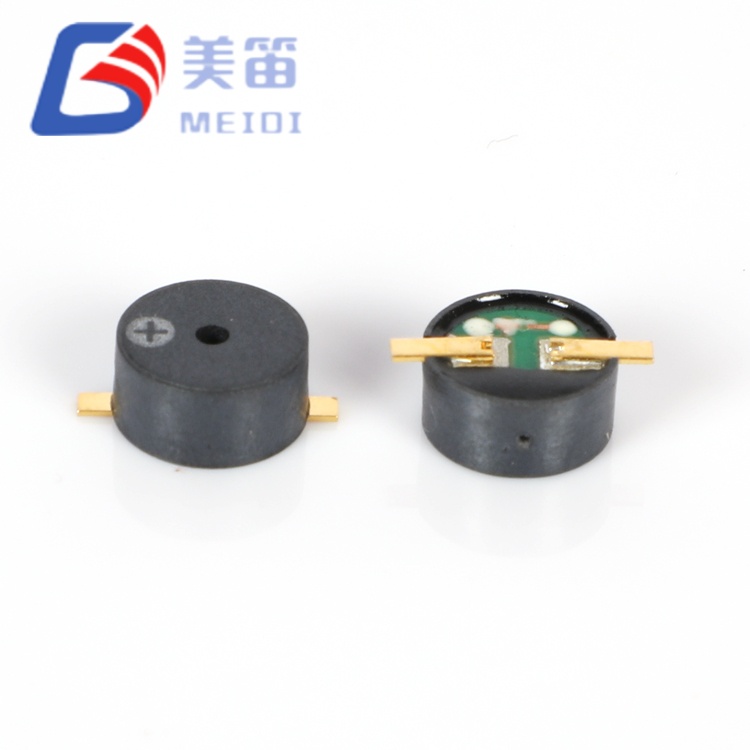

直径 9.0 mm、プロファイル 4.5 mm の円形 - 9.0 mm シリーズで最も高いキャビティにより、低周波共振効率を最大化
トリプル構成: デュアルインピーダンス標準モデル (16Ω / 32Ω) と磁束密度を高めるための銅リング強化バージョン (F-16R)
低周波数 2700 ± 300 Hz 共振 — 4 kHz の代替品と比較して優れた周囲ノイズの侵入
16R: 定格 3.6V、2.5 ～ 4.5V 範囲、≤80 mA; 32R: 5V 定格、4.5 ～ 6.5V 範囲、≤80 mA; F-16R: 銅リング強化磁気回路
Extended thermal envelope: -30 °C to +70 °C operating, -40 °C to +85 °C storage
リフロー対応黒色 LCP ハウジング: 定格 255 ± 5 °C ピーク温度、最大 3 パス
9.0 mm シリーズの最大キャビティ高さ: 4.5 mm プロファイルは、高さの低い代替品よりも大きな内部共鳴体積を提供し、効率的な 2.7 kHz 音響出力をサポートします。
トリプル構成の柔軟性: 電圧アーキテクチャ選択のための 16Ω および 32Ω の標準バリアントに加え、同一の設置面積から最大の音響出力を要求するアプリケーション向けの F-16R 銅リング強化モデル。
銅リング磁気強化 (F-16R): 磁気回路内の銅ショートリングにより、渦電流損失が低減され、同等の駆動条件での音響出力が向上します。
低周波ノイズの侵入: 2700 Hz の共振中心は、産業用周囲ノイズのスペクトル密度が減少する 2 ～ 3 kHz 帯域をターゲットにし、重機や車両環境での警報の知覚性を向上させます。
電圧最適化されたインピーダンスのペアリング: 3.6V リチウムイオン/ロジック システムの場合は 16R、消費電流が 80 mA 以下。 32R (消費電流 80 mA 以下の 5 V 自動車/産業用バス用)。 F-16R は強化された磁気回路により 16Ω のインピーダンスを維持し、同等の出力で優れた出力を実現します。
拡張寒冷地保管: -40 °C 保管定格により、北極物流、高地機器、冬期保管機械をパラメトリック劣化なくサポートします。
| パラメータ | MLT-9045-16R | MLT-9045-32R | MLT-9045F-16R |
| 製品タイプ | 電磁SMDパッシブブザー | 電磁SMDパッシブブザー | 電磁SMDパッシブブザー |
| 定格電圧 | 3.6V(オペアンプ) | 5.0V(オペアンプ) | 3.6V(オペアンプ) |
| 動作電圧 | 2.5 – 4.5 V (オペアンプ) | 4.5 – 6.5 V (オペアンプ) | 2.5 – 4.5 V (オペアンプ) |
| 10cmでの音声出力 | ≧85dB | ≧85dB | ≥ 85 dB (強化) |
| 動作電流 | ≤ 80mA | ≤ 80mA | ≤ 100mA |
| 共振周波数 | 2700±300Hz | 2700±300Hz | 2700±300Hz |
| コイル抵抗 | 16±3Ω | 32±3Ω | 16±3Ω |
| 動作温度 | -30℃～+70℃ | -30℃～+70℃ | -30℃～+70℃ |
| 保管温度 | -40℃～+85℃ | -40℃～+85℃ | -40℃～+85℃ |

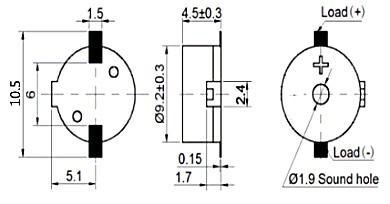

| 寸法（直径×高さ） | 9.0×4.5mm | 9.0×4.5mm | 9.0×4.5mm |
| 重さ | 0.8g | 0.8g | 0.8g |
| ハウジング材質 | ブラックLCP | ブラックLCP | ブラックLCP |
| 磁気強化 | 標準 | 標準 | 銅のリング |
| はんだ付け方法（推奨） | リフロー: 255 ± 5 °C、3 秒。予熱 180 °C、40 ～ 70 秒 | リフロー: 255 ± 5 °C、3 秒。予熱 180 °C、40 ～ 70 秒 | リフロー: 255 ± 5 °C、3 秒。予熱 180 °C、40 ～ 70 秒 |
9×4.5mm SMD 磁気パッシブ ブザーは、MEIDI の 9.0 mm 円形 SMD ブザー ポートフォリオの音響の頂点を表します。シリーズで最も高い 4.5 mm のプロファイルは、2.5 mm MLT-9025 より 80%、4.0 mm MLT-8540 より 12.5% 多い内部共鳴体積を実現し、優れた低周波効率と 2700 Hz での音圧生成につながります。
トリプル構成アーキテクチャは、3 つの異なる調達シナリオに対応します。 MLT-9045-16R (16 ± 3 Ω、2.5 ～ 4.5 V) は、直接 GPIO 駆動の実現可能性が優先される、バッテリ駆動および 3.3 V ロジックベースの設計に対応します。 MLT-9045-32R (32 ± 3 Ω、4.5 ～ 6.5 V) は、より高いレール電圧により電流誘導 EMI および導体損失が低減される 5 V 車載アクセサリ バスおよび産業用 PLC 出力を対象としています。 MLT-9045F-16R は、銅リングによる磁気強化を導入しています。これは磁気回路に組み込まれた導電性ショート リングで、ポールピースの渦電流損失を抑制し、コイルの巻数や抵抗を増加させることなくエアギャップ内の有効磁束密度を増加させます。
F-16R バリアントは、磁気回路の効率が向上しているため、同等の電圧および電流定格で標準の 16R と比較して音響出力が向上しています。緊急避難システム、重機の衝突回避、海上安全警報など、あらゆるデシベルが重要なアプリケーションに対して、F-16R は電圧アーキテクチャや PCB レイアウトを変更することなくアップグレード パスを提供します。
質量 0.8 g により、振動や衝撃条件下でも機械的安定性が得られます。この安定性は、持続的な振動により軽量トランスデューサーの出力の一貫性が低下する鉱山機械、農業収穫機、商用車のシャーシでは非常に重要です。円形の設置面積により、正方形の代替品と比較してエンクロージャの音響モデリングが簡素化され、予測可能な放射状の音放射パターンによりグリルとポートの設計が容易になります。対象の音響環境における電圧互換性と磁気強化の利点を評価するには、3 つのバリエーションすべてのサンプルをリクエストしてください。
MEIDI は、すべての MLT シリーズ生産にわたって均一な信頼性プロトコルを適用します。すべての MLT-9045 バリアントは同一の応力検証を受けています。
気候耐久性スクリーニング — +80 ± 2 °C で 48 時間の高温保管、-30 ± 2 °C で 48 時間の低温保管、および 5 サイクルの熱衝撃 (-30 °C ↔ +80 °C、極限ごとに 30 分間の滞留)
機械的応力検証 - 正弦波振動 (10 ～ 55 Hz、振幅 1.0 mm、XYZ 軸、累積 0.5 時間) および 10 mm の広葉樹への 75 cm の自由落下 (衝撃 3 回)
耐湿性検証 — 50 ± 5 °C / 90 ～ 95% RH に 48 時間暴露し、その後 2 時間周囲環境に回復し、完全な電気的特性評価を行います。
はんだ付けの完全性確認 — はんだ耐熱性、250 ± 5 °C、10 ± 0.5 秒 (本体とはんだのクリアランス 2.0 mm)、および完全なリフロー プロファイル準拠
これらのテストは、MEIDI 独自の信頼性研究所で実施され、2011 年以降に生産されたすべての音響コンポーネントの開発と検証をサポートしています。中国の江蘇省にある工場は、ISO 9001 認定の品質システムの下で稼働しており、社内の LCP 成形、自動コイル巻線、SMD 組立ラインを統合しています。この垂直統合により、原材料の検査から最終の音響テストに至るまで、製造チェーン全体を綿密に制御することが可能になります。

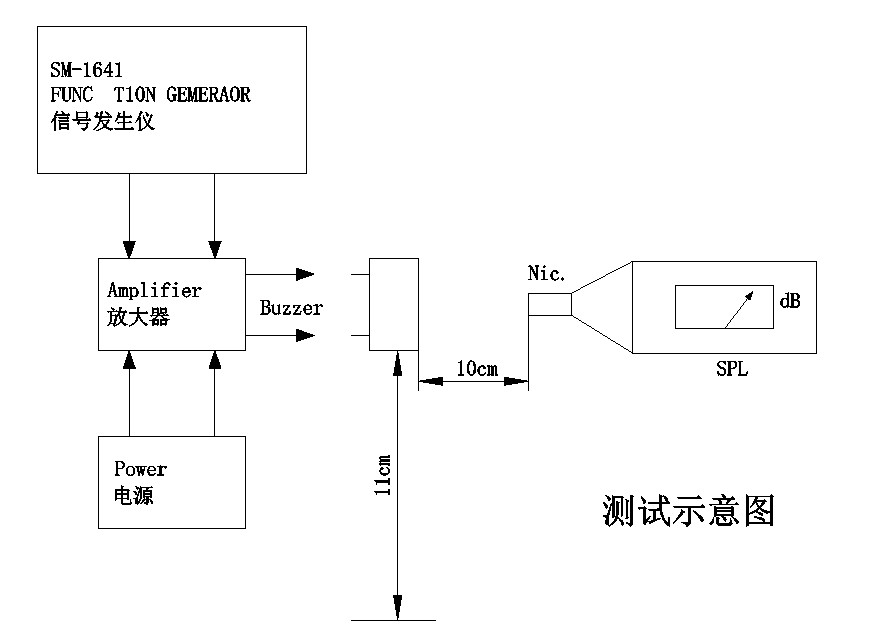

サンプルのバッチ テスト結果は、すべての構成にわたって優れた一貫性を示しています。
| 変異体 | SPL 範囲 (dB) | 電流範囲 (mA) | 周波数(Hz) | インピーダンス (Ω) |
| MLT-9045-16R | 97.5～99.4 | 68.3～71.2 | 2700 (全サンプル) | 15.2～16.9 |
| MLT-9045-32R | 97.5～99.7 | 61.7～64.8 | 2700 (全サンプル) | 30.4～32.1 |
| MLT-9045F-16R | 97.5～99.4 | 68.3～71.2 | 2700 (全サンプル) | 15.2～16.9 |
すべてのパラメータは仕様ウィンドウ内に密集しています。ご要望に応じて個別のバッチテストレポートを入手可能です。
重工業用警報システム - 周囲騒音が 90 dB を超え、低周波の侵入が重要な製鉄所、鋳物工場、鍛造工場における緊急停止、クレーンの動き、およびプレスの過負荷警報
商用車のキャビンおよびシャーシ - 24V ～ 5V の安定化サブシステムを備えた大型トラック、バス、および建設機械のシートベルト警告、半ドア警告、および逆近接トーン
採掘およびトンネル作業 - 反響や機械の干渉が多い閉鎖された地下空間でのガス検知、換気障害、避難警報
海洋甲板および機関室の機器 - 高湿度、高振動の海洋環境におけるウインチ操作、ビルジポンプ、および消火警報
農業加工機械 - 粉塵が多く、背景騒音が大きい屋外条件での穀物乾燥機、サイロレベル、収穫機の閉塞アラート
構内放送および緊急放送 - 信頼性の高い音の一貫性が必要な PA システム、学校のインターホン、建物の避難ネットワークでのバックアップ音声通知
1. What is the difference between the MLT-9045-16R and MLT-9045F-16R?
どちらも同一の電気的パラメータ (16 ± 3 Ω、2.5 ～ 4.5 V、≤100 mA) と機械的寸法 (9.0 × 4.5 mm) を共有します。 F-16R は、同等の駆動電力での音響出力を向上させるために、磁気回路に銅製ショートリングを組み込んでいます。 F-16R は、最大音響出力が重要であり、性能要件によって適度なコスト増が正当化されるアプリケーションに推奨されます。
2. 4.5 mm MLT-9045 は 4.0 mm MLT-8540 および 2.5 mm MLT-9025 とどう異なりますか?
MLT-9045 の高さ 4.5 mm は、同じ直径シリーズの薄型代替品と比較して内部共鳴容積を増加させ、低周波効率と 2700 Hz の音響出力をサポートします。トレードオフは Z 軸のクリアランスです。4.5 mm のプロファイルは、よりスリムな代替品よりも多くの垂直スペースを必要とします。超スリムなエンクロージャには MLT-9025 を、バランスの取れたクリアランスには MLT-8540 を、高さに制限がない場合に最大限の音響性能を求めるには MLT-9045 を選択してください。
3. 各バリエーションにはどのような駆動回路が推奨されますか?

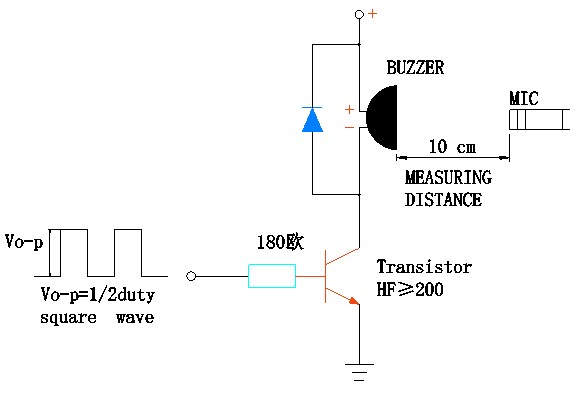

3.6V での 16R および F-16R の消費電流は 100 mA 以下で、対応する MCU GPIO ピン (ピン電流定格 ≥100 mA を確認) から直接駆動することも、180 Ω ベース抵抗を備えたシンプルな NPN トランジスタ スイッチを通じて駆動することもできます。 5V での 32R の消費電流は 80mA 以下ですが、3.3V ロジックからのドライバ段が必要です。 5V ロジックからは、汎用トランジスタ (HF ≥ 200) を備えた 330 Ω ベース抵抗が適切な駆動を提供します。誘導キックバックから保護するために、コイル間のフライバック ダイオードはすべてのバリエーションで必須です。
4. MLT-9045 は、既存の設計のスルーホール磁気ブザーを置き換えることができますか?
はい、スルーホールから SMD パッドへの PCB レイアウトの改訂が可能です。 9.0 mm の円形の設置面積は、一般的な 12 mm スルーホール ブザーよりも基板面積が小さく、ドリル穴や手動挿入が不要です。音響出力 (85 dB 以上、実験データでは 97 ～ 99 dB を示す) は、多くの 12 mm スルーホール相当品を大幅に上回ります。設計上の主な考慮事項は駆動回路の移行です。スルーホール ブザーは多くの場合、内部発振器を使用して 12 V で動作しますが、MLT-9045 は 3.6 V または 5 V での外部 2.7 kHz 励起を必要とします。マイクロコントローラーの PWM 出力または単純な発振器が自励発振ドライブの代わりになります。
5. カスタムの磁気強化やインピーダンス値は OEM プログラムで利用できますか?

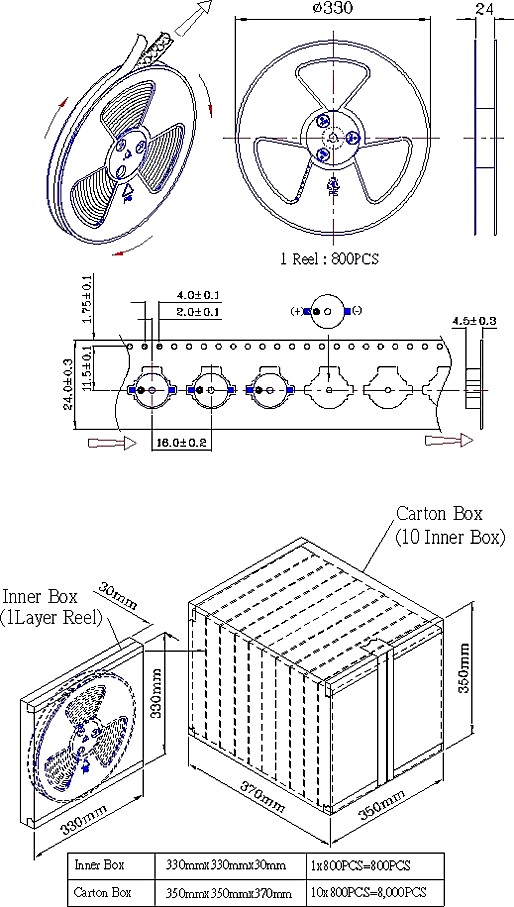

はい。 MEIDI は、特定の周波数調整のための代替銅リング形状、中間インピーダンス値 (分割電圧アーキテクチャの場合は 20 ～ 24 Ω)、変更された共振周波数 (2.0 ～ 3.5 kHz 範囲)、視覚的に識別するための代替ハウジング色、カスタム テープ アンド リール パッケージングなどの OEM/ODM カスタマイズをサポートしています。最小注文数量とリードタイムが適用されます。特定の要件について話し合い、カスタム構成の見積もりを依頼するには、当社の営業チームにお問い合わせください。
競争力のある見積もり、MLT-9045 の 3 つのバリエーションすべての無料エンジニアリング サンプル、専用の OEM/ODM サポートについては、MEIDI にお問い合わせください。当社のアプリケーション チームは、銅リング磁気回路の評価、3.3V/5V 駆動回路の最適化、重工業および車両エンクロージャ プロファイルの音響統合を支援できます。
