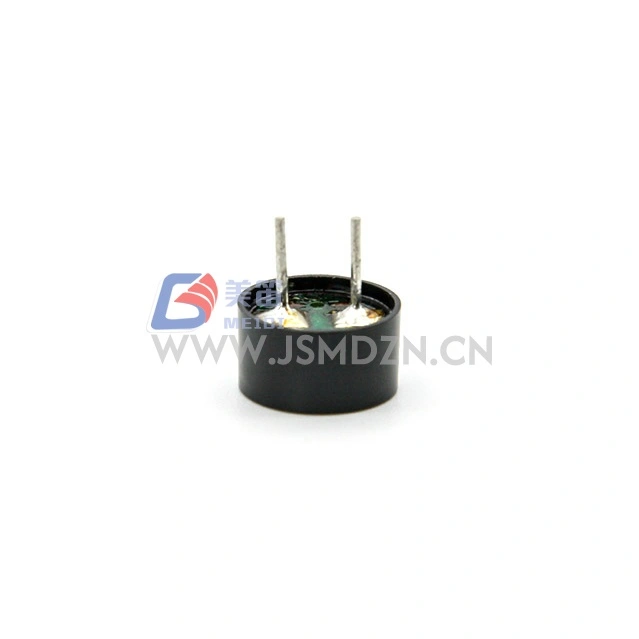

9x5mm スルーホール電磁パッシブブザー

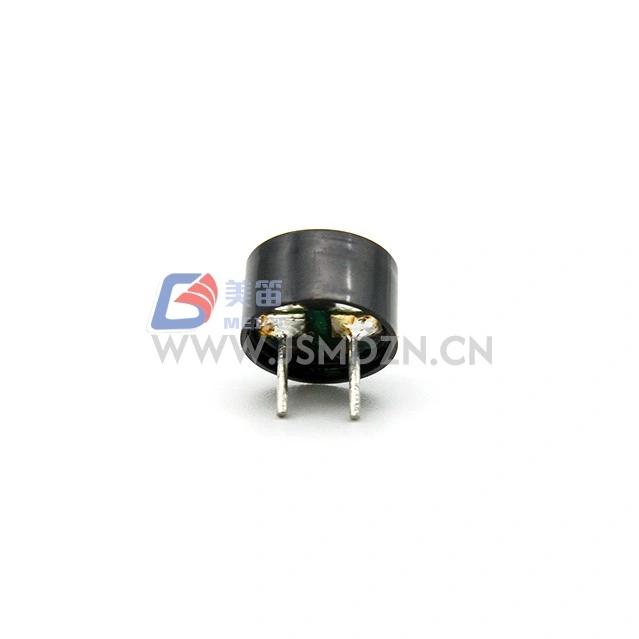

9x5mm スルーホール電磁パッシブブザーの主な利点

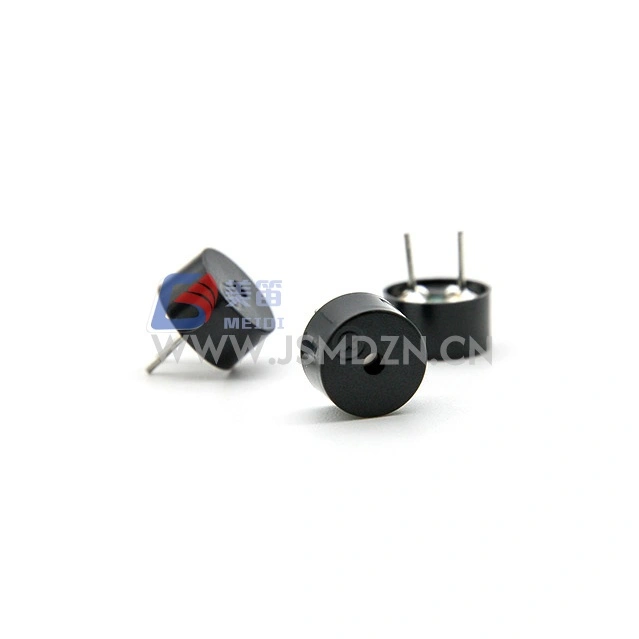

PCB 直接取り付け用の 9 × 5 mm スルーホール パッケージ

外部方形波ドライブによるトーン出力の 2700Hz 共振周波数

3Vクラスの駆動回路用コイルインピーダンス16Ω

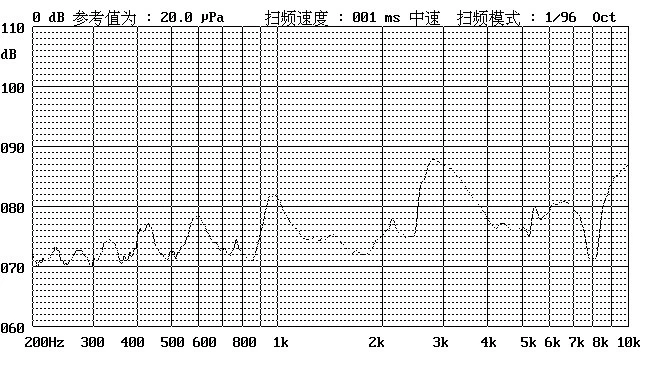

分。 3Vo‑p、2700Hz、50% デューティサイクルで 10cm で 85dB の音圧

3～7Vo‑p動作電圧範囲

-20℃～+70℃の動作定格を持つ黒色の PPO ハウジング

代表的な用途

ステータスおよび障害アラート用の産業用制御ユニットのスルーホール PCB アセンブリ

外部方形波ソースによって駆動されるアラームおよびセキュリティモジュール

従来の PCB レイアウトを備えた家庭用および商業用機器

オフィス機器と自動販売機の時限信号音

トーンフィードバックを必要とする測定および計測機器

メンテナンスや警報表示のための通信インフラ

よくある質問

1. HN-9050にはどのような駆動信号が必要ですか?

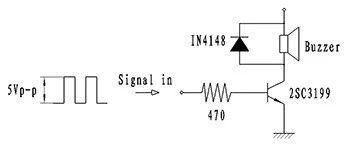

HN-9050 はパッシブ ブザーであり、外部方形波または PWM 信号が必要です。 2700Hz、3Vo‑p での 50% デューティ サイクル方形波は、定格最小値を生成します。 10cmで85dBの出力。駆動回路のアプリケーションノートについては、MEIDI にお問い合わせください。

2. このブザーは 3Vo‑p 以外の電圧でも動作できますか?

はい。動作電圧範囲は 3 ～ 7Vo‑p です。音圧は駆動電圧に応じて変化します。定格 SPL は 3Vo‑p で指定されています。この範囲外の電圧については、MEIDI に問い合わせて確認してください。

3. 16Ω のコイル抵抗はドライバーの設計にどのような影響を与えますか?

16Ω コイルは 3Vo‑p で最大 80mA を消費します。ドライバー段が適切な飽和電圧と熱放散でこの電流を供給できることを確認してください。

4. PPO ハウジングと互換性のあるはんだ付け方法は何ですか?

スルーホール リードは、標準的な手はんだ付けとウェーブはんだ付けをサポートしています。ハウジング温度定格を超える熱に長時間さらされることは避けてください。推奨はんだ付けプロファイルについては MEIDI にお問い合わせください。

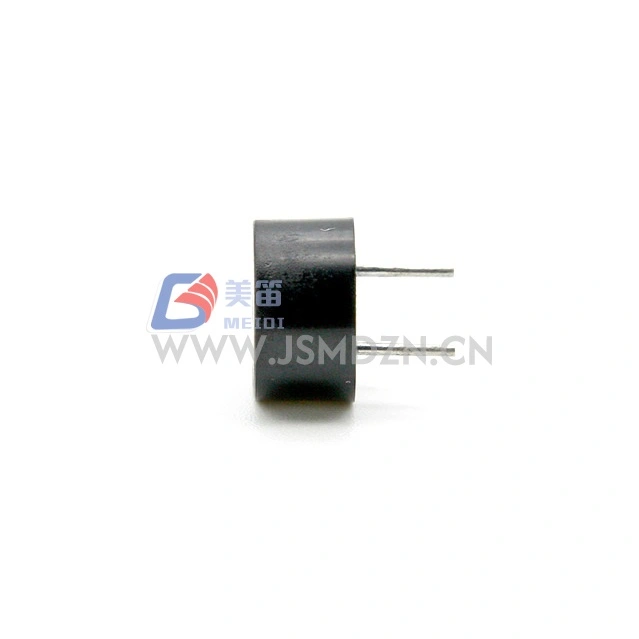

5. HN-9050 は他の 9mm スルーホール ブザーとピン互換ですか?

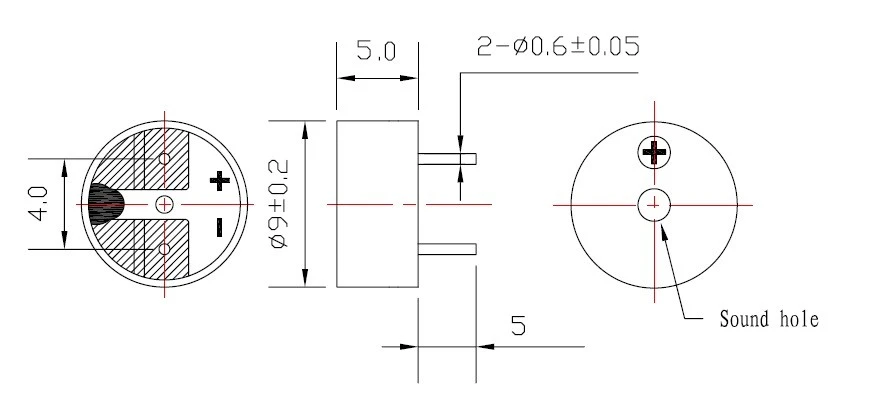

PCB とのフットプリントの互換性を確認するための機械図面および推奨穴パターンについては、MEIDI にお問い合わせください。
