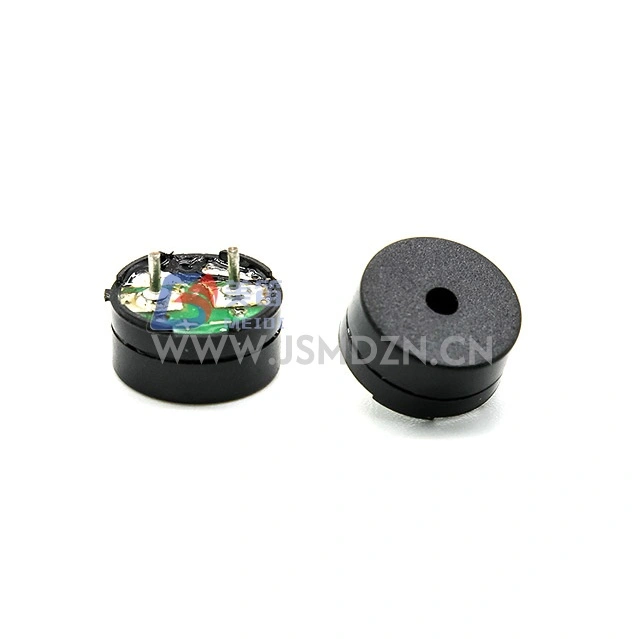

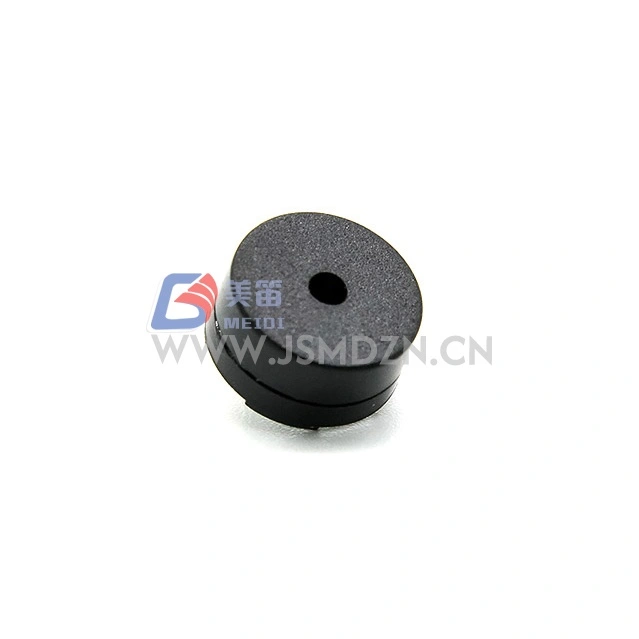

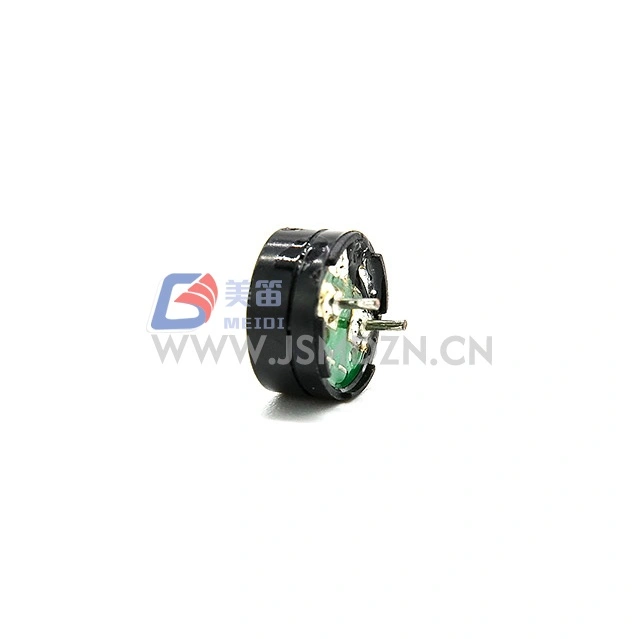

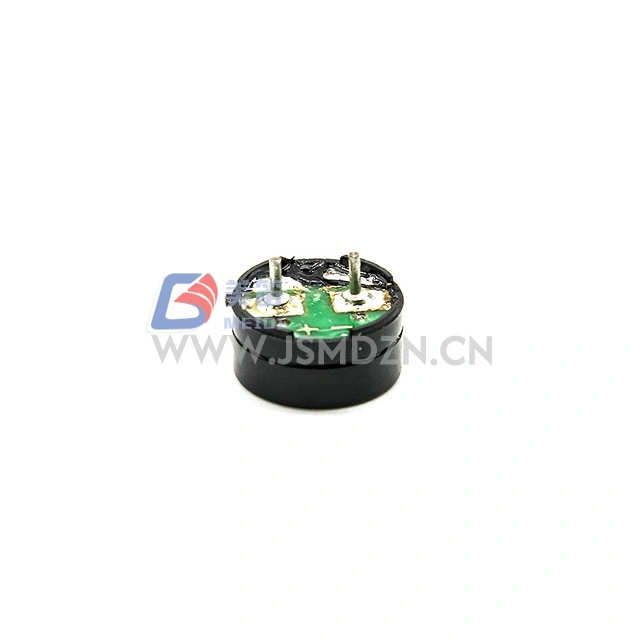

9x4.5mm SMD電磁パッシブブザー

Model:HN-9042F

MEIDI HN-9045F — 9x4.5mm SMD 電磁パッシブブザー、定格 3Vo-p、コイル抵抗 16Ω、共振周波数 2700Hz。このバリアントは、9 mm SMD ブザーカテゴリ内の高さ 4.5 mm のプロファイルを備え、黒色の Noryl ハウジングを備えています。分。定格駆動時の音圧は85dB。 2 ～ 4Vo-p 動作範囲、定格 -20℃ ～ +70℃。外部の方形波励起が必要です。サンプルまたはボリューム価格については、MEIDI にお問い合わせください。

お問い合わせを送信

製品説明

9x4.5mm SMD電磁パッシブブザー

9mm×4.5mm表面実装パッケージ

外部方形波ドライブによる 2700Hz の共振周波数

16Ωのコイルインピーダンス

分。 3Vo-p、2700Hz、50% デューティサイクルで駆動した場合の音圧 85dB

2-4Vo-p動作範囲

ブラックノリルハウジング

製品概要

MEIDI HN-9045F 9x4.5mm SMD 電磁パッシブブザーは、9 mm × 4.5 mm パッケージの表面実装電磁パッシブブザーで、9 mm SMD ブザーカテゴリ内の高さ 4.5 mm のプロファイルを備えています。 2700Hz の共振周波数は、電子機器のアラーム、アラート、および通知機能用の音を生成します。

定格電圧 3Vo-p および 2-4Vo-p の動作スパンを備えた HN-9045F は、低電圧アプリケーション向けに設計されています。 16Ω のコイル抵抗は、組み込み設計で一般的なドライバー段とインターフェースします。黒色の Noryl ハウジングは、表面実装アセンブリ環境向けのハウジング材料を提供します。

HN-9045F は、高さ 4.5 mm のプロファイルを提供しながら、他の 9 mm クラス SMD ブザーと同様の PCB 設置面積を占めます。アセンブリ内のクリアランスを確認するための機械サンプルについては、MEIDI にお問い合わせください。

主な特長

高さ 4.5 mm プロファイル --- 9 mm × 4.5 mm 表面実装パッケージ

3V 電気設計 --- 2 ～ 4Vo-p 範囲の 3Vo-p 定格

コイルインピーダンス16Ω --- 低抵抗コイル

2700Hz 共振周波数 --- 定格周波数での外部方形波励起により音響出力が生成されます。 DC電圧では音は出ません

分。 85dB SPL --- 3Vo-p、2700Hz、50% デューティサイクル駆動条件での定格音圧

Noryl ハウジング材質 --- 黒色の熱可塑性プラスチックハウジング

技術仕様

パラメータ	価値	試験条件
製品タイプ	電磁パッシブブザー	—
定格電圧	3Vo-p	共振周波数基準
動作電圧	2-4Vo-p	駆動信号ピーク
定格電流	最大。 80mA	2700Hz、50%デューティ、3Vo-p方形波にて
音圧レベル	分。 85dB	2700Hz、50%デューティ、3Vo-p時
コイル抵抗	16±3Ω	—
共振周波数	2700Hz	定格電圧時
動作温度	-20℃～+70℃	—
保管温度	-30℃～+80℃	—
正味重量	約1.4g	—
ハウジング材質	ブラックノリル	—
環境保護	はい	—

試験条件:

製品試験条件：温度5～35℃、湿度45%～85%R.H.、圧力860～1060hPa

標準試験条件：温度25±3℃、湿度60±10%R.H.、圧力860～1060hPa

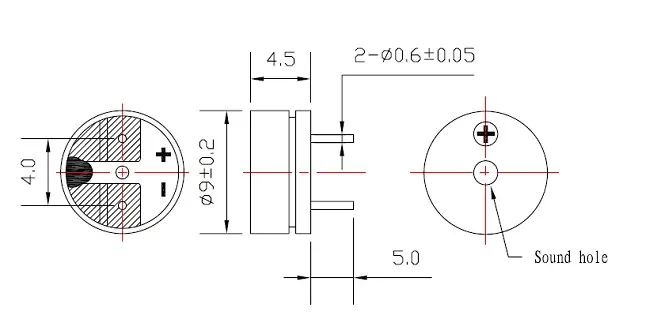

9x4 5mm Smd Electromagnetic Passive Buzzer

代表的な用途

デスクトップコンピュータのマザーボードと周辺カードの POST ビープコードと温度アラームトーン用

プレーヤー通知およびタイマー警告音用のゲームコントローラーおよびコンソールアクセサリ

白物家電制御モジュールによるサイクル完了と障害状態の音声フィードバック

カード読み取り確認とドアステータスアラートのためのアクセス制御および勤怠管理端末

プロセスの完了とエラー状態を表示するための実験用計装および分析機器

オーディオミキサーと、ミュートステータスとクリップ警告インジケーター用のプロフェッショナルな音響機器

信頼性試験

次のいずれかのテストの後、製品は合格基準を満たさなければなりません: 外観および電気的特性に欠陥または劣化がないこと (SPL を除く)。 SPL は、データシートに指定されている最小 SPL から 10dB を超えて減少してはなりません。

テスト項目	試験条件
寿命試験	25±10℃、定格電圧、1/2デューティ共振周波数方形波、96時間
高温試験	+80℃で96時間保管、試験前に室温で3時間回復
低温試験	-40℃で96時間保管、試験前に室温で3時間回復
湿度試験	+40±3℃、90%～95% RH、48時間、試験前に6時間室温に回復
熱衝撃試験	70℃ 2時間→-20℃ 2時間（1サイクル）、インターバル1時間、計10サイクル
落下試験	標準パッケージ、6 面および 3 エッジすべて、1.2 メートルの高さから厚い木の板に落とします。
振動試験	1000次/分、振幅1.5mm、各軸1時間、3軸合計

注意：磁性体、水溶性物質、腐食性ガスなどの異物が製品の電気的性能に影響を与えるため、製品内に侵入しないようにしてください。

よくある質問

1. HN-9045F の高さ 4.5 mm は、薄型 SMD ブザーと比較して音響性能にどのような影響を与えますか?

高さ 4.5 mm は、このパッケージの物理的な寸法です。音響性能は主に共振時の駆動条件によって決まります。プロトタイプの評価中に、特定のエンクロージャ内の実際の音響出力を検証します。

2. 2700Hz の共振周波数にはどのような意味がありますか?

2700Hz の共振周波数は、最大 SPL 出力に指定された周波数です。 SPL を最大にするには、50% デューティサイクル方形波で指定された共振周波数でブザーを駆動します。

3. 安定化電源で駆動する場合、電流制限抵抗は必要ですか?

3Vo-p では、16Ω コイルは約 80mA を消費します。ドライバ段が熱定格または電流定格を超えることなくこの電流を維持できることを確認してください。電流制限付きのマイクロコントローラー GPIO を使用する場合は、ポートが必要な駆動レベルを提供できることを確認するか、外部トランジスタバッファを使用します。

4. HN-9045Fにはどのような駆動信号が必要ですか?

HN-9045F はパッシブ電磁ブザーで、50% デューティサイクルの共振周波数 (2700Hz) の外部方形波信号を必要とします。 DC電圧では音は発生しません。
