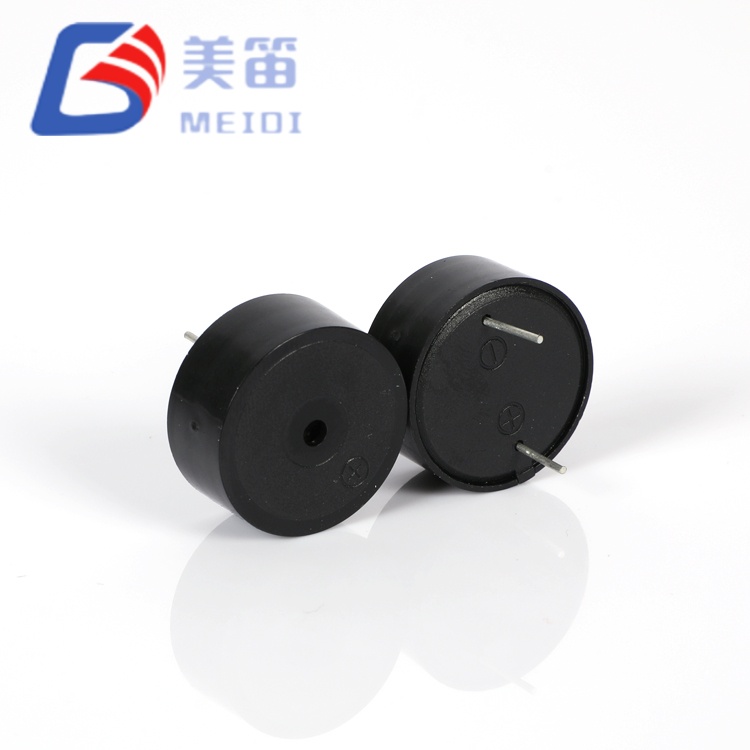

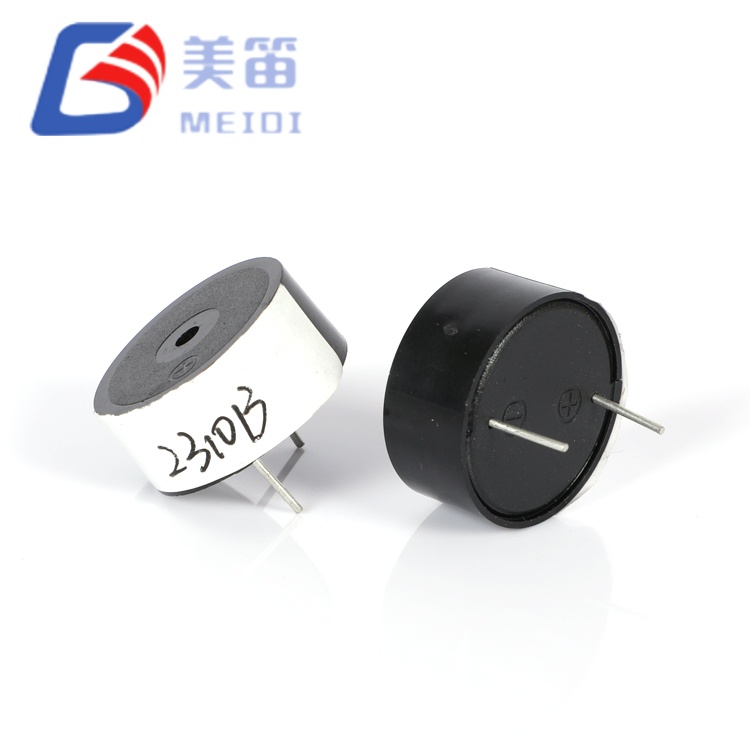

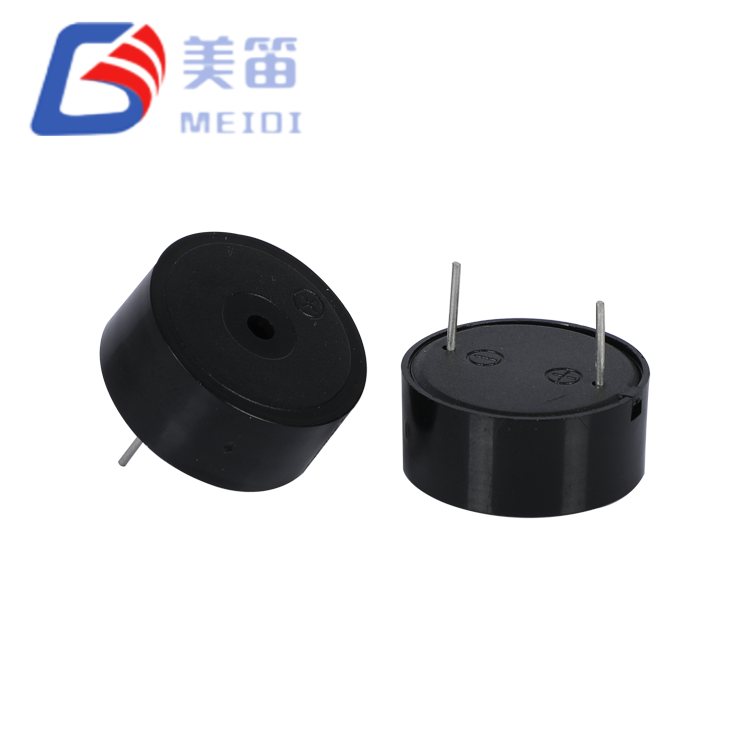

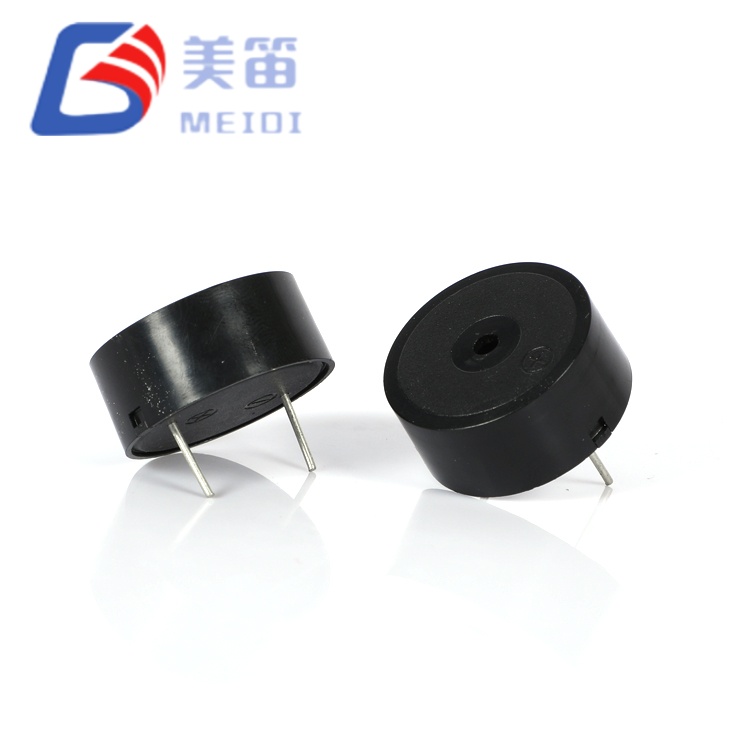

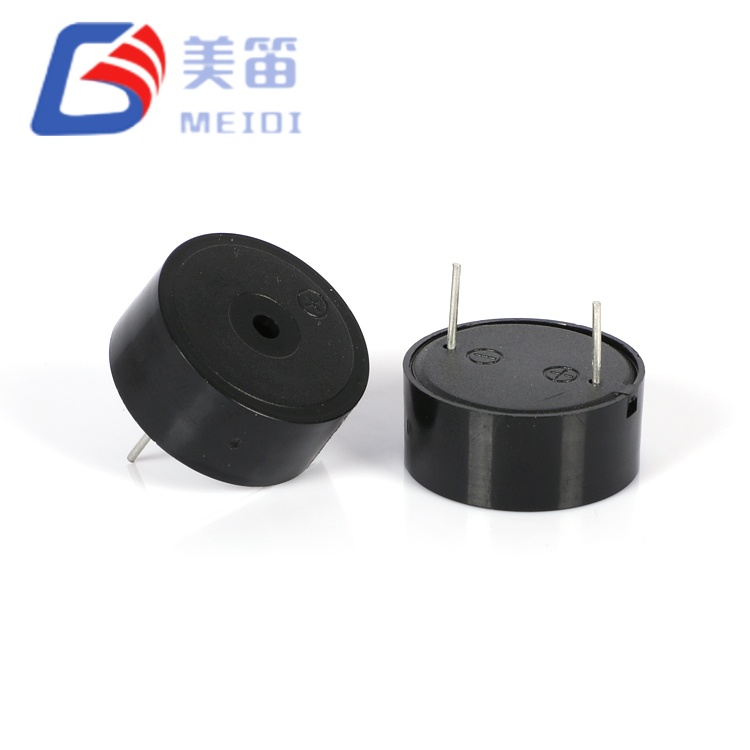

2310E アクティブ圧電アクティブ ブザー

産業用バス統合用の高電圧ピエゾアクティブ音響モジュール:

3 ～ 24V の生存範囲を備えたネイティブ 12VDC 動作 - 電圧変換を行わずに、自動車、産業、およびバッテリ バックアップ アーキテクチャに対応

内蔵発振回路 - DC アプリケーションで 3500 Hz トーンを固定。 MCU PWM リソースや外部ドライブ コンポーネントは不要

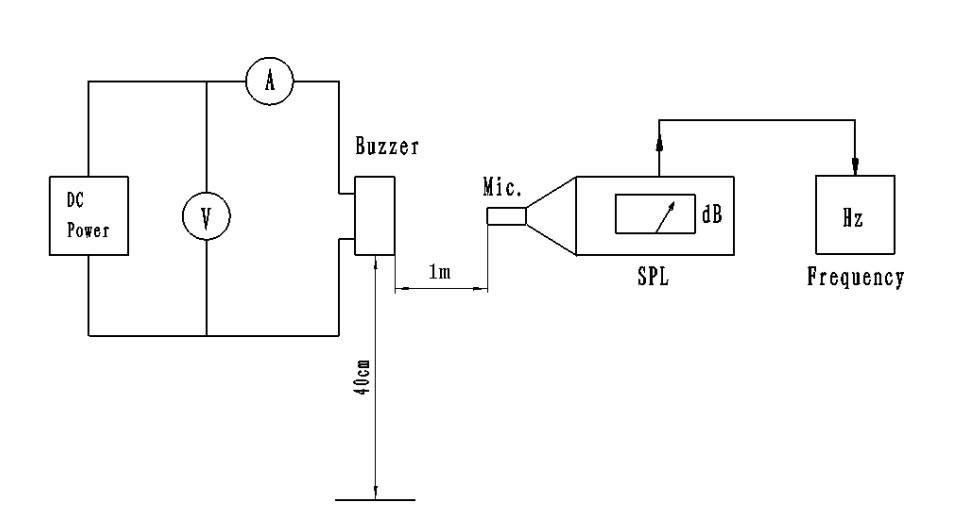

卓越した音響効率 — サンプルバッチの測定値は 91 ～ 94 dB、仕様しきい値 ≥85 dB を 6 ～ 9 dB 上回ります

12V での超低 4 mA 消費電流 — 同等の出力の電磁アクティブ代替製品よりも電力負担が 96% 低い

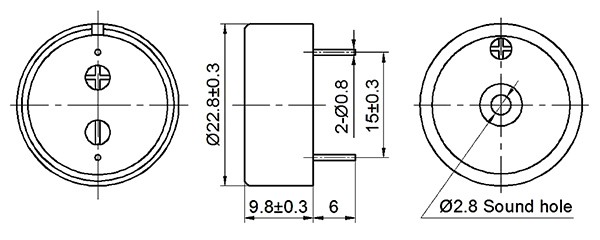

ワイヤーリードと取り付け耳を備えた直径 23 mm の圧電ダイヤフラム - パネル取り付けおよびシャーシ用途に柔軟に設置可能

黒色の ABS ハウジング、260 ℃ のウェーブはんだ付けおよび 350 ℃ の手動リワーク耐性を備えています。

代表的な用途

産業用 PLC および HMI アラーム モジュール — 12V/24V 制御バスでの障害表示、サイクル完了、および緊急停止音によるフィードバック。ゼロ EMI によりアナログ センサーの精度が維持されます

自動車用 12V アクセサリ システム - シートベルト警告、半ドア警告、キーインイグニッション チャイム。 3V コールドクランクサバイバルにより、エンジン始動時に確実に作動します。

無停電電源装置 (UPS) ユニット - バッテリーモードの起動、過負荷警告、およびメンテナンス警告。 4 mA の消費によりバックアップ バッテリ容量が維持されます

ソーラー充電コントローラーおよびインバーター - 12V/24V オフグリッド設置におけるアレイ障害音、バッテリー切断アラート、および負荷制限通知

農業機械および建設機械 - オペレーター在席警報および油圧故障インジケータ。 75℃の動作限界はエンジンコンパートメントの近接に対応します

医療機器および実験室機器 - 滅菌サイクルの完了、校正タイムアウト、およびエラー状態のアラート。圧電構造により、敏感な計器への磁気干渉を排除します

よくある質問

1. 2310E アクティブ圧電アクティブ ブザーには、外部発振器またはマイクロコントローラーの駆動信号が必要ですか?

いいえ、HND-2310E は完全に内蔵されたアクティブ ブザーです。 3 ～ 24V の範囲内の DC 電圧が印加されると、内部発振回路が 3500 Hz の駆動信号を生成します。 PWM 出力、方形波発生器、タイミング コンポーネントは必要ありません。プラスのリードを電圧源に接続し、マイナスのリードをグランド（またはスイッチングトランジスタ）に接続するだけで、可聴出力が生成されます。

2. 3 ～ 24V の動作範囲は、さまざまな電圧の音圧と電流にどのような影響を与えますか?

音圧は 3V から 12V まで電圧とともにほぼ直線的に増加し、12V で定格 ≥85 dB に達します。 6V 未満では、ノイズの多い環境では出力が限界に達する可能性があります。 12Vを超えると、SPLは緩やかに上昇し続けますが、圧電容量性負荷により消費電流は4mA未満のままです。 24V では、内部発振器が電流制限を行い、ドライブ IC を保護します。 SPL は 12V 定格より約 3 ～ 4 dB 高くなります。安定したパフォーマンスを得るために、MEIDI は 9 ～ 15V の動作範囲を推奨します。

3. 追加コンポーネントなしで HND-2310E を 24V 産業用システムで使用できますか?

はい、直接です。最大 24V は連続動作定格であり、単なる生存限界ではありません。 DC 24V では、消費電流は 4 mA 以下に留まり、内部発振器は 3500 Hz の出力を維持します。直列抵抗、ツェナークランプ、レギュレータは必要ありません。これにより、HND-2310E は、通常最大 12V または 16V を超える電圧降下を必要とする電磁アクティブ ブザーと区別されます。

4. 75℃で12V連続動作した場合の実際の音響寿命はどれくらいですか?

12V、+75 ℃の周囲温度で最低 5,000 時間の使用が予想されます。主な摩耗メカニズムは、持続的な DC バイアスと熱ストレス下での圧電セラミックの脱分極です。断続的な使用 (60 秒ごとに 2 秒のアラートなど) の場合、寿命は 50,000 時間を超えて比例して延長されます。高温環境での連続アラーム用途の場合、MEIDI は、セラミックの分極を維持し、寿命を 15,000 時間を超えて延ばすために、50% のデューティ サイクル (1 秒オン、1 秒オフ) を実装することを推奨します。

5. 取り付け耳付きワイヤリード構成ではどのような取り付けオプションが提供されますか?

HND-2310E は、ABS ハウジングに統合された取り付け耳を備えた柔軟なリード線 (通常 80 ～ 100 mm) を備えています。この構成は以下をサポートします。
パネル取り付け — フロントパネルのアラームインジケータの取り付け耳を通して M2.5 または M3 ネジで固定します。
シャーシマウント — 自動車および機械用途の金属フレームまたはブラケットに取り付けます
PCB 隣接設置 - シャーシの開口部を通してリード線を PCB 端子ブロックまたはコネクタ ヘッダに配線し、PCB の直接はんだ付けストレスを排除します。
フリーハンギング — 保守可能な機器のモジュラー交換用のコネクタ端子付きリード
取り付け耳は、電気接続とは独立して機械的な張力を軽減し、スルーホール ピン マウントと比較して振動による疲労を軽減します。
