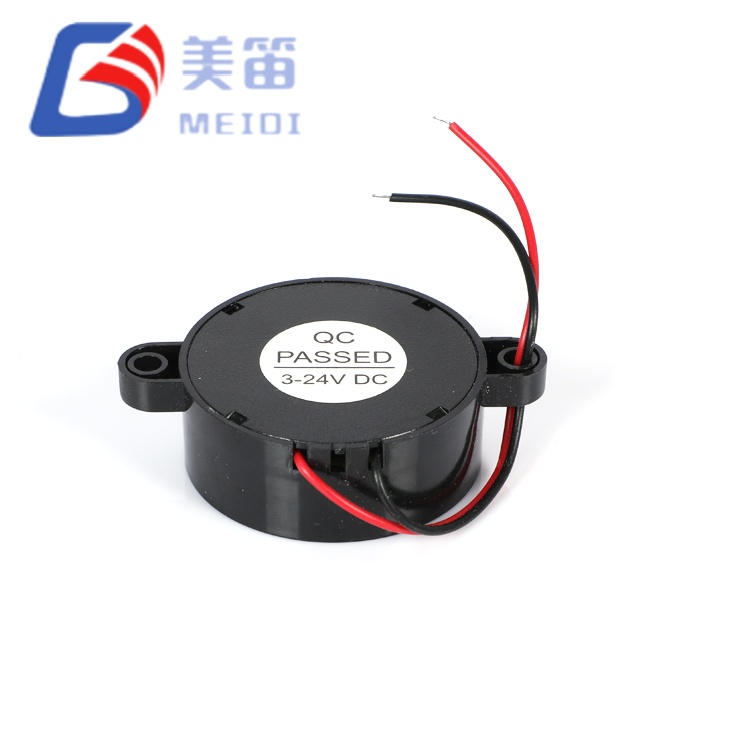

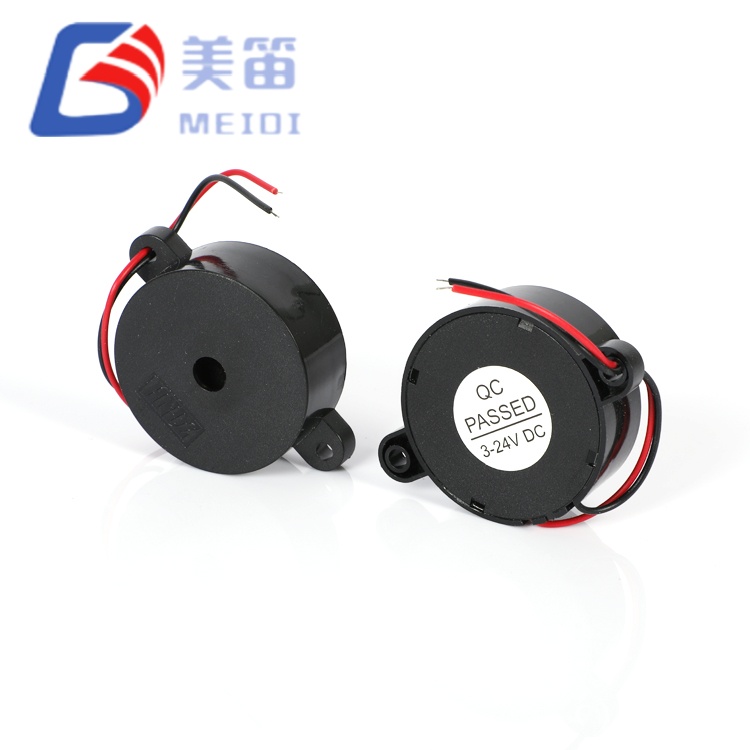

HND-4216は、駆動回路を内蔵した42mmクラスのアクティブ圧電ブザーです。 ブラックのABSボディに収められています。 4216 アクティブ圧電ブザーは、3V ～ 24V の範囲の DC 電源から直接動作します 外部発振器を必要とせずに公称 2800Hz トーンを生成します。 Φ41.8mmのダイアフラムと16mmのプロファイルを組み合わせることで、より大きな放射面積を提供します。 一般的な 23mm モデルよりも大きく、より広い音の拡散をサポートします。定格DC12Vでは、 消費電流は 8mA で指定されています。このスルーホールコンポーネントは一般的に統合されています 産業用警報パネル、自動車警報システム、医療機器警報、 低周波の可聴信号が好まれる公共アナウンス機器。
内蔵発振 — DC 電圧が 2800Hz トーンを直接生成します
定格 12 VDC、動作範囲 3 ～ 24 VDC
定格電圧での消費電流 8 mA
2800 ± 500 Hz 共振周波数 - 3000 Hz+ のバリエーションよりも低いピッチ
質量12g、外形寸法Φ41.8×16mm、スルーホール取付
Φ41.8mmダイヤフラムにより、23mmクラスのブザーに比べ有効放射面積が広くなり、 その結果、オープンフェイス取り付けでより広い音響範囲が得られます。
2800Hz の中心周波数 - 3000Hz または 3700Hz のバリエーションよりも低い音質特性、 あまり刺さらない警報が必要な用途に適しています
12VDC で 8mA の固定電流消費 — 電力バジェット計画を簡素化します。 マルチロード設計
3V ～ 24V DC の広い電源範囲 - バッテリ駆動のデバイスと互換性があり、 12V/24V産業用電源レール
ウェーブはんだ付けおよび手動はんだ付けをサポート - 標準のスルーホール組立プロセスに適合
| パラメータ | 価値 | 試験条件・注意事項 |
| 製品タイプ | 圧電アクティブブザー | — |
| 定格電圧 | DC12V | — |
| 動作電圧 | DC3～24V | — |
| 共振周波数 | 2800±500Hz | — |
| 10cmでの音声出力 | ≥90 dB (最小 90) | 12Vp‑p方形波、2800Hz、10cmでテスト済み。 DC ドライブのパフォーマンス データはご要望に応じて入手可能です |
| 消費電流 | 8mA（代表値） | 定格電圧時。テストレポートでは ≤8mA と示される場合があります。バッチデータについてはMEIDIにお問い合わせください |
| 動作温度 | -20℃～+80℃ | 継続的 |
| 保管温度 | -30℃～+85℃ | 非動作中 |

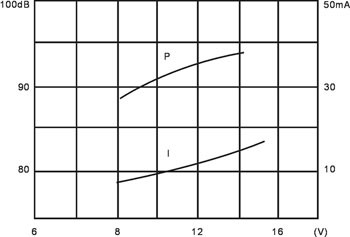

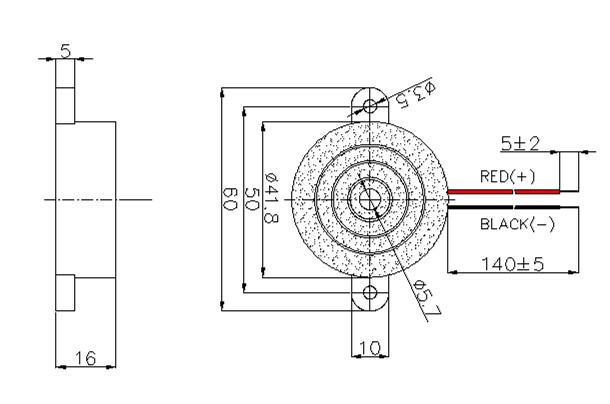

| 寸法（直径×高さ） | Φ41.8±0.3×16±0.2mm | 本体のみ |
| 重さ | 12g | — |
| ハウジング材質 | ブラックABS | — |
| キャパシタンス | 12±40%nF | 仕様ヘッダーごとの参考値。個々のサンプルについては測定されていません |
| 取付タイプ | スルーホール | ウェーブ/手はんだ |
低頻度のアラートを必要とする産業用制御パネルと機械ステータス インジケータ
自動車の可聴信号（シートベルトリマインダー、ヘッドライト点灯警告、パーキングセンサーのブザー）
医療機器アラーム (患者モニター、輸液ポンプ、診断装置)
広範囲の音響範囲が有益なセキュリティおよび火災警報器
DC バス電圧を備えた無停電電源装置 (UPS) および配電ユニット
広報キオスク、キュー管理ディスプレイ、交通アナウンスパネル

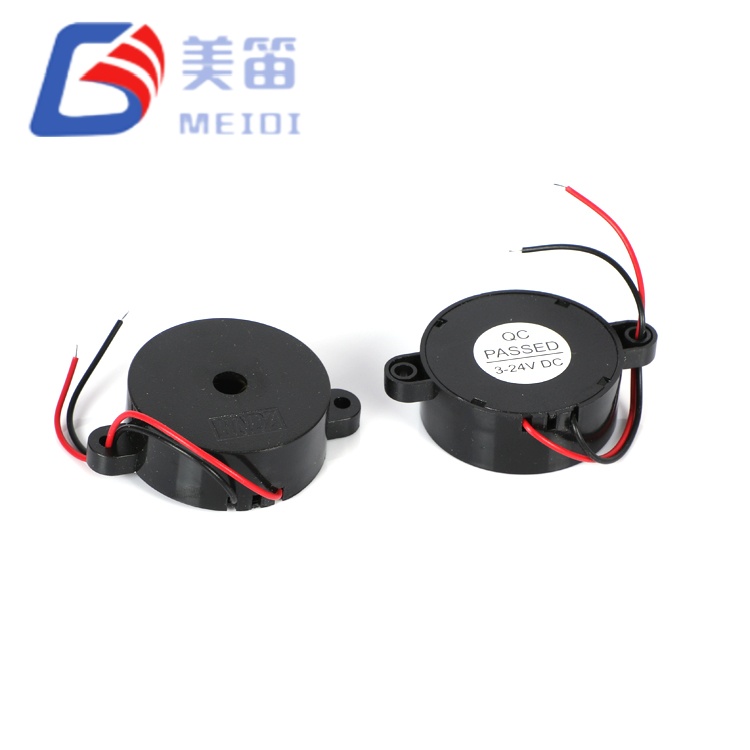

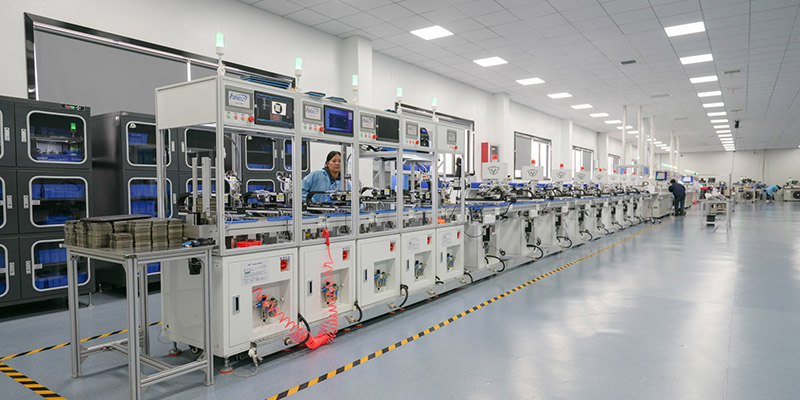

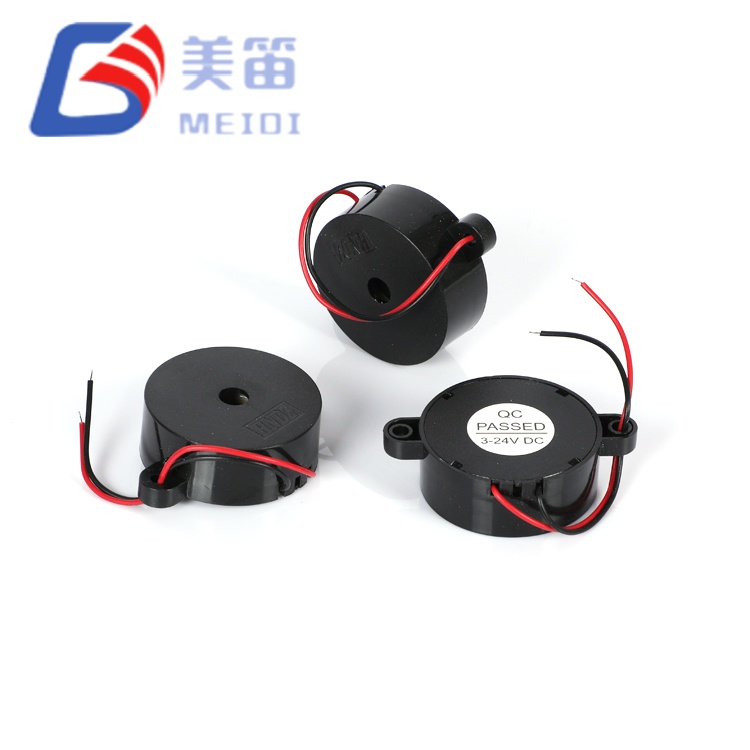

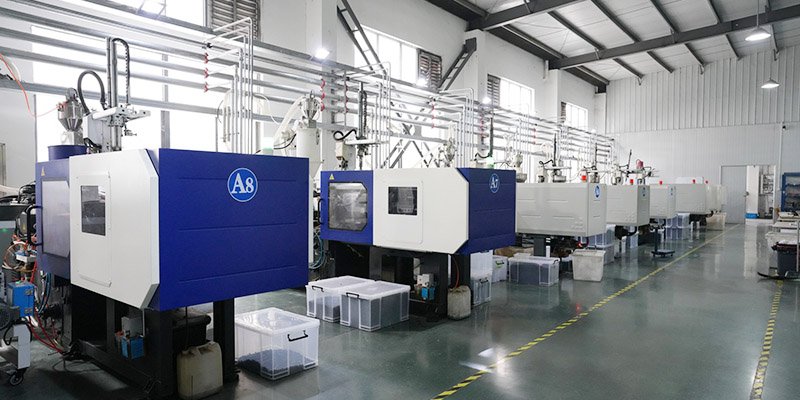

MEIDI は、江蘇省の製造施設で 4216 アクティブ圧電ブザーを生産しています。 圧電ブザーの自動組立ライン、ABS ハウジングの射出成形機、 および専用の音響試験ステーション。各生産バッチには 7 つの項目が適用されます 湿気への曝露、高温および低温での保管、 熱サイクル、落下試験、振動耐久性、はんだ耐熱性。 テストパラメータは、HND-4216 仕様レベルに設定されます。
品質マネジメントシステムはISO9001に基づいて運用されており、入荷した材料は検査され、 工程内制御が適用され、100% 最終的な音響テストが実行されます。 音圧レベル、共振周波数、消費電流を検証し、 公開された仕様への準拠を保証します。リピート注文の場合は、一括で 統計的なプロセス監視を通じて一貫性が維持されます。

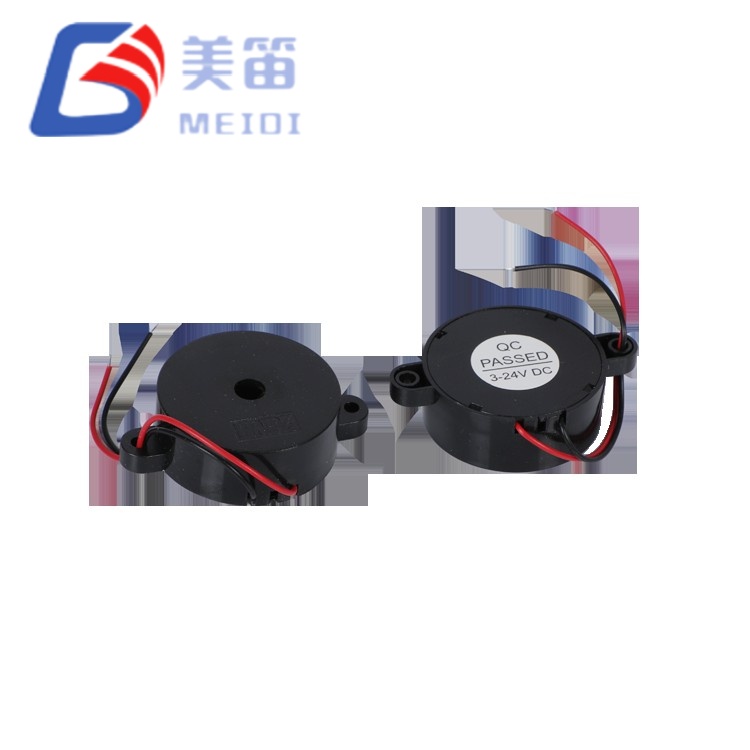

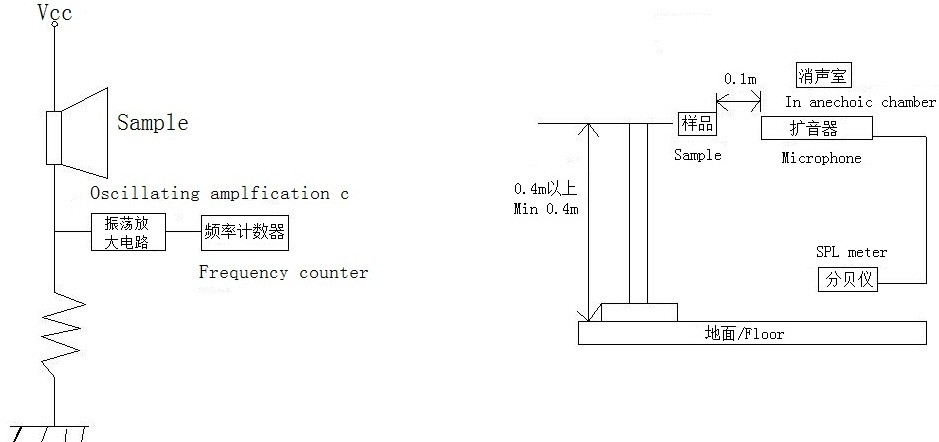

モデル HND-4216 の 10 サンプルのテスト レポートが利用可能です。測定が行われました 12Vp‑pの方形波、2800Hz、10cmで。記録される SPL 値の範囲は次のとおりです。 101dB ～ 107dB で、すべて最小仕様の 90dB を超えています。共振周波数 2860Hz と 2950Hz の間、2800±500Hz の範囲内に収まります。次元 測定により、Φ41.8×16mmの設計に準拠していることが確認されます。
| サンプル | 音圧レベル (dB) | 周波数(Hz) | 直径(mm) | 高さ(mm) |
| 1 | 103 | 2900 | 42.00 | 16.00 |
| 2 | 101 | 2950 | 41.82 | 16.01 |
| 3 | 103 | 2860 | 41.79 | 16.02 |
| 4 | 105 | 2920 | 42.00 | 15.99 |
| 5 | 102 | 2930 | 41.83 | 16.01 |
| 6 | 102 | 2890 | 41.88 | 16.03 |
| 7 | 104 | 2860 | 41.82 | 16.02 |
| 8 | 101 | 2940 | 41.86 | 16.01 |
| 9 | 105 | 2940 | 41.85 | 16.05 |
| 10 | 107 | 2930 | 41.88 | 16.03 |
結論：合格。外観と極性は許容範囲内です。消費電流データ このテストレポートには含まれていません。 8mAのパラメータ表を参照してください。 仕様。バッチ固有の電流測定については、MEIDI にお問い合わせください。
1. 3 ～ 24 VDC の範囲内でのみ動作してください。この範囲外の電圧は損傷する可能性があります 内部発振器またはピエゾダイヤフラム。
2. ハウジングは密閉されていません。水分、フラックス残留物、接着剤が付着しないようにしてください。 サウンドポートに入ると周波数がシフトし、出力が低下する可能性があります。
3. 腐食性ガス（H₂S、SO₂ など）や高湿度にさらさないでください。 このような状態では、内部接点が酸化し、性能が低下する可能性があります。
4. 音圧レベルは電源電圧と電源電流の影響を受けます。 能力。駆動回路が必要なパラメータを満たしていることを確認してください。
5. 前面音響ポートに障害物がないことを確認します。詰まりが軽減されます SPL を変更し、実効周波数を変更します。
6. 湿気を防ぐため、組み立てるまでは元の乾燥パッケージに保管してください。 取り込みとピンの酸化。
1. HND-4216はMEIDIラインナップの小径モデルとどう違うのですか？
4216アクティブ圧電ブザーはΦ41.8mmダイヤフラムを使用し、Φ23.0mmおよび5gと比較して重量は12gです。 HND‑2316シリーズ用。共振周波数は 2800±500Hz であり、 3000Hz または 3700Hz のオプション。消費電流は 8mA と規定されていますが、 23mm シリーズは最大 10mA を消費する場合があります。
2. HND-4216 の正確な音圧テスト条件は何ですか?
仕様には90dB以上と記載されています。テスト プロトコルは 2800Hz で 12Vp‑p 方形波を使用します。 10cmで測りました。 DC ドライブの SPL 曲線または代替テスト設定については、MEIDI にお問い合わせください。 あなたの要件に合わせて。
3. テストレポートに消費電流データが含まれていないのはなぜですか?
標準テストレポートには、SPL、周波数、寸法チェックが含まれます。現在 製品パラメータ表では、消費電力は 8mA と指定されています。バッチ電流 リクエストに応じて検証を提供できます。
4. HND-4216 にはどのような PCB フットプリントのクリアランスが必要ですか?
ボディ径はΦ41.8±0.3mmです。推奨穴についてはMEIDIにお問い合わせください。 適切なクリアランスと音響性能を確保するためのパターンと立ち入り禁止ゾーンの描画。
5. 12 g の質量は実装の信頼性にどのような影響を与えますか?
質量は12gと小型ブザーに比べて重くなっています。高振動環境では、 スルーホールのはんだ接合部の機械的ストレスを評価する必要があります。 MEIDI は、ご要望に応じて取り付けガイドラインを提供できます。
6. テストレポートでアクティブブザーに方形波が使用されているのはなぜですか?
HND-4216 は、内部発振による DC 動作の定格を備えています。 12Vp‑p 2800Hz の方形波が標準の特性評価条件です。直流性能 データは別途入手可能です。
完全なデータシート、機械図面、SPL 周波数応答プロットを入手するには、 HND-4216 の信頼性試験データについては、MEIDI までお問い合わせください。 アプリケーションの詳細。エンジニアリング サポートは通常 1 営業日以内に回答します。
