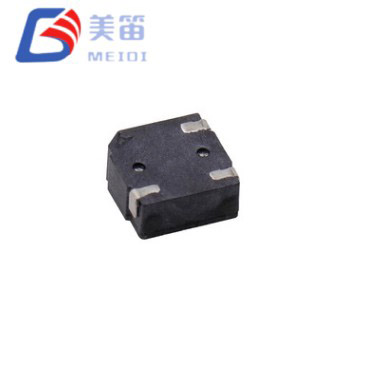

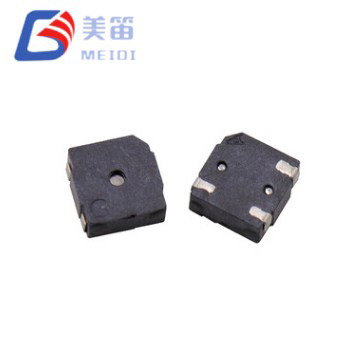

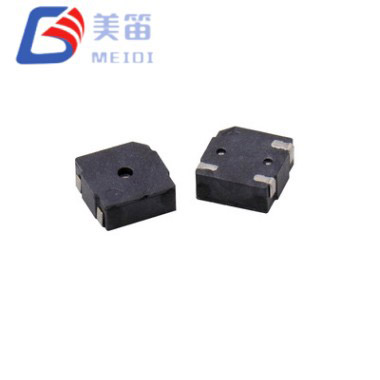

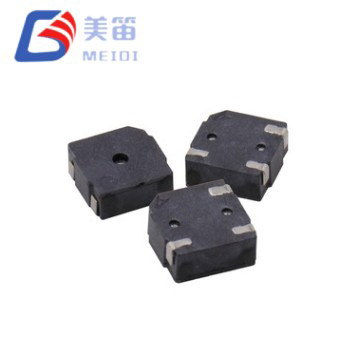

5*5*2mm 表面実装磁気パッシブ ブザーは、コンパクトな 5.0x5.0mm の設置面積とセンターホール音響ポートを組み合わせた表面実装電磁パッシブ ブザーです。この対称的な開口部により、コンポーネントの周囲に音がより均一に放射され、知覚される音量がエンドデバイスの向きに依存することが少なくなります。電気特性はオフセットホール MLT-5020 と同じです。12Ω コイルは多くの 3.3V マイクロコントローラー ピンから直接駆動でき、定格電圧は 3.0V、共振周波数は 4000Hz です。高さ 2.0 mm、質量 0.1 g のこの部品は、標準的なピックアンドプレース装置およびリフローはんだ付けと互換性があります。
センターホール構成とオフセットホール構成のどちらを選択するかは、主に音響上の理由によるものです。ブザーがコンポーネントの中心に合わせてグリルの後ろに取り付けられている場合、またはデバイスが複数の向きで使用される場合、MLT-5020H の対称的な発光パターンにより、より一貫した警報を提供できます。 MEIDI は両方のバージョンを同じ自動化生産ラインで製造し、同一の信頼性テストとトレーサビリティを備えているため、アプリケーションの音場要件のみに基づいて決定できます。
パッシブ電磁トランスデューサとして、5*5*2mm 表面実装磁気パッシブ ブザーは音を生成するために外部 AC 信号を必要とします。定格電圧での 50% デューティ サイクルの 4000Hz 方形波は、指定された出力を生成します。 12Ω のコイル抵抗は、多くの 3.3V マイクロコントローラーが別個のトランジスタなしでブザーを駆動できることを意味しますが、GPIO の電流能力が保証されていない場合は、単純な NPN バッファーが安全なオプションのままです。 2V ～ 4V の動作ウィンドウは、単セルのリチウム電池、コイン電池、安定化ロジック電源をカバーします。
中心穴の開口部はハウジングの幾何学的中心にあります。この配置は、リスナーが穴の軸から離れた位置にあるときにレベルが著しく低下する可能性があるオフセット ポートと比較して、前方半球でより均一な音場を生成する傾向があります。さまざまな角度からアプローチできるハンドヘルド スキャナ、ウェアラブル モニタ、または壁掛けパネルの場合、この特性は有益な差別化要因となる可能性があります。保証される最小音圧は 10cm で 80dB であり、サンプル バッチの製造測定では通常、80dB 範囲半ばの値が示されます。
ブザーは 330mm リールで納品され、リールあたり 2500 個が入っており、高速 SMT 実装に対応します。黒色 LCP ボディは、複数回のリフロー サイクルと、以下の信頼性セクションで説明する熱的および機械的ストレスに耐えることが証明されています。
サウンドポートはハウジングの中央に配置されているため、音響出力は取り付け方向による影響が少なく、最終デバイスをさまざまな位置に保持または設置する場合に役立ちます。
コイル抵抗が 12Ω であるため、最大 100mA を供給できる 3.3V GPIO ピンにブザーを直接接続できるため、多くの設計で外部ドライバ トランジスタが不要になります。
2V ～ 4V の動作電圧範囲により、追加の調整なしで、リチウムイオン電池、コイン電池、および標準の 3.3V レールとの互換性が得られます。
このパッケージは、5.0mm 四方、高さ 2.0mm で、他の多くの小型 SMD ブザーと同じ PCB エリア内に収まり、少なくとも 80dB の定格音圧を実現します。
共振周波数は 4000Hz で許容誤差は ±300Hz と指定されており、音は人間の聴覚の最も敏感な領域に配置されます。
黒色の LCP ハウジングは鉛フリーのリフローはんだ付け用に設計されており、両面 PCB アセンブリの熱プロファイルに耐えることができます。
1 リールあたり 2500 個のユニットを備えたテープ＆リール パッケージは、自動配置をサポートし、大量生産ラインでの切り替え時間を最小限に抑えます。
| パラメータ | 価値 |
| 製品タイプ | 電磁SMDパッシブブザー |
| 定格電圧 | 3.0V(OP) |
| 動作電圧 | 2 – 4 V (OP) |

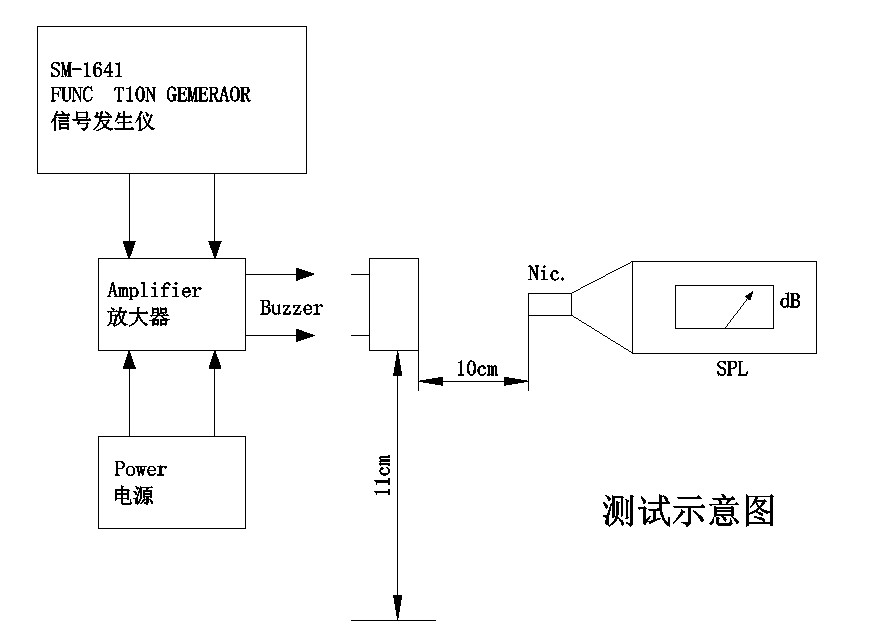

| 10cmでの音声出力 | ≧80dB |
| 動作電流 | ≤ 100mA |

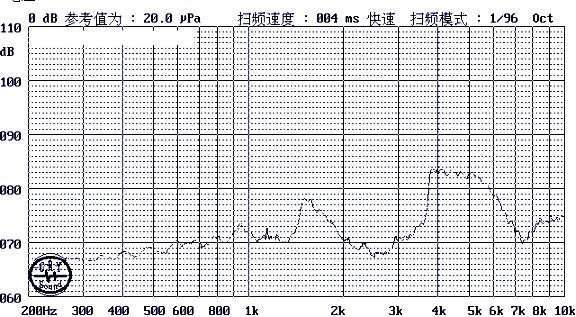

| 共振周波数 | 4000±300Hz |
| コイル抵抗 | 12±3Ω |
| 動作温度 | -20℃～+70℃ |
| 保管温度 | -30℃～+80℃ |

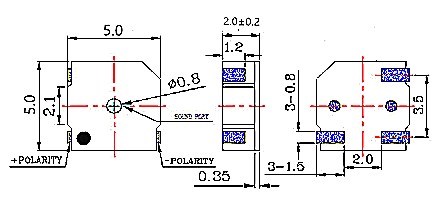

| 寸法 (長さ×幅×高さ) | 5.0×5.0×2.0mm |
| 重さ | 0.1g |
| ハウジング材質 | ブラックLCP |
| 包装 | テープ＆リール; 330mm リールあたり 2500 個 |
| はんだ付け方法（推奨） | リフロー: 255 ± 5 °C、3 秒。予熱 180 °C、40 ～ 70 秒 |
以下のアプリケーションの提案は、コンポーネントの電気的および機械的仕様に基づいています。これらは、関連する規格に対する最終製品の検証に代わるものではありません。
バーコード スキャナや RFID リーダーなどのハンドヘルド産業用端末。使用中にデバイスが回転することが多く、方向に関係なくブザーが聞こえ続ける必要があります。
インスリンポンプ、患者モニター、携帯用レコーダーなど、予測可能な音声分布を備えたコンパクトなアラートソースを必要とする医療用ウェアラブルおよびポータブル診断ツール。
スマート ホーム パネルと壁に取り付けられたコントローラーの前面グリルは、中央の穴の発光パターンと自然に一致し、部屋全体にバランスの取れたアラートを提供します。
シートベルトリマインダーや半ドアチャイムなどの自動車のキャビンエレクトロニクス。ブザーは小さな開口部の後ろに配置され、対称的な出力により一定の音量を維持できます。
非常に小さな設置面積で可聴ステータスインジケーターを必要とする IoT ゲートウェイ ノードとセンサー ハブ。 2V ～ 4V の電源範囲は、一般的なバッテリおよび環境発電用の電源アーキテクチャに適合します。
パワーバンク、Bluetooth トラッカー、充電ケースなどの消費者向けアクセサリ。スペースに制約のあるプラスチックの筐体内でブザーが電源オンやバッテリー残量低下の警告を発します。
5*5*2mm 表面実装磁気パッシブ ブザーは、本質的には異なる音響ポート形状を備えた MLT-5020 です。電気的および機械的に、2 つの部分は交換可能です。センターホール設計の利点は、放射パターンがより均一になることです。テストでは、ブザーと測定マイクの間の角度による音圧レベルの変化が少なくなります。これは、デバイスのリスニング位置が固定されていない場合、または複数のユーザーが異なる方向からアラートを聞く必要がある場合に利点となります。
MLT-5020H は、5.0mm 平方の設置面積と 2.0mm の高さにより、スペースが限られた PCB にとって実用的な選択肢となります。 12Ω コイルはドライブ要件をシンプルに保ち、LCP ハウジングは以下に詳述する完全な信頼性プログラムを通じて認定されています。すでに MLT-5020 を使用しているが、センター ポートの音響効果を評価したいプロジェクトの場合、ボードを再設計することなく変更を加えることができます。
MEIDI Intelligent Technology は、2011 年以来電磁および圧電音響コンポーネントを生産しています。同社は中国の江蘇省で垂直統合型の施設を運営しており、LCP 成形、精密コイル巻線、SMD アセンブリ、インライン音響テストを行っています。 ISO 9001 認証と専用の信頼性研究所は、一貫した品質のためのフレームワークを提供し、すべての出荷に対してバッチレベルのトレーサビリティが維持されます。
MLT‑5020H は、MEIDI の自動車および産業顧客に供給しているのと同じ自動化ラインで製造されています。生産バッチごとに製品仕様書に定められた信頼性検証プログラムを実施します。気候ストレス スクリーニングには、+80°C で 48 時間、-30°C で 48 時間、およびこれらの極値の間で 30 分間の滞留を伴う 5 回の熱衝撃サイクルが含まれます。機械的耐久性は、3 つの軸すべてで 1.0 mm の振幅で 10 Hz から 55 Hz までのスイープ振動を加え、硬材の表面に 75 cm の高さから 3 回落下させることによってチェックされます。耐湿性は、50°C、相対湿度 90 ～ 95% に 48 時間暴露し、その後 2 時間回復することによって確認されます。はんだ付けの完全性は、250°C のはんだ加熱テストと完全なリフロー プロファイル検証を通じて検証されます。
MLT-5020H の量産サンプル測定では、通常、音圧が 84.5dB ～ 87.5dB、電流値が 85.4mA ～ 88.1mA であることが示されています。これらの数値は標準的な生産を表しており、顧客が入手できるバッチ テスト レポートに文書化されています。保証制限は最小 80dB、最大 100mA のままです。
1. MLT-5020H と MLT-5020 の違いは何ですか?
唯一の違いは音の出口の位置です。 MLT-5020H にはセンター穴があり、MLT-5020 にはオフセット穴があります。すべての電気パラメータ、寸法、はんだ付け特性は同じです。選択は、対称的な放射パターンがアプリケーションにとって有益かどうかによって決まります。
2. このブザーは標準のピックアンドプレース機で設置できますか?
はい。 330mm リールあたり 2500 個入りのテープアンドリール形式で提供されます。平坦な上面と 5.0 mm 角のボディは、標準的な SMT ノズルやビジョン アライメント システムに最適です。
3. どのような駆動信号が推奨されますか?

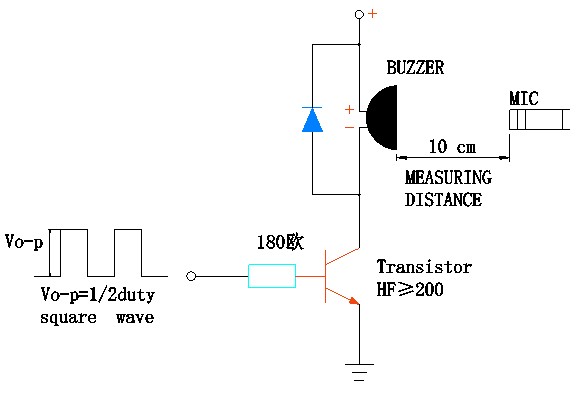

3.0V ピークツーピーク、50% デューティ サイクルでの 4000Hz の方形波。コイルは 12Ω であるため、100mA を供給できる 3.3V MCU ピンはブザーを直接駆動できます。ピン電流が低い場合は、ベース抵抗を備えた NPN トランジスタが堅牢な代替手段となります。ドライバーを保護するために、コイル間に小さなフライバック ダイオードを接続することをお勧めします。
4. センターホールの設計は、オフセットホールブザーと比較して周波数または SPL に影響しますか?
共振周波数と定格SPLは同一です。センターホールの利点は、音場がより均一になることです。測定角度が変化しても音圧レベルの変化が少なくなります。これは、デバイスの向きが固定されていない場合に特に便利です。
5. MLT-5020H は 4kHz 以外の周波数で駆動できますか?
さまざまな周波数の駆動信号に応答しますが、最大出力は 4000±300Hz の機械共振で発生します。この帯域外で走行すると、騒音レベルが低下します。可変的なトーンが必要なアプリケーションの場合は、共振点の近くに置くのが最善です。
お見積りのご依頼、エンジニアリングサンプルのご注文、カスタム変更のご相談などは、お問い合わせフォームよりMEIDIまでお問い合わせください。アプリケーション チームは、エンクロージャ設計のためのレイアウトの推奨事項、駆動回路図、音響シミュレーション データを提供できます。
