共振周波数: 2.9 ± 0.5 kHz。
自由静電容量: 120 Hz で 30,000 / 3,300 pF ± 30%。
等価抵抗: ≤ 500 Ω。
誘電損失: ≤ 5%。
動作温度: -20 °C ～ +70 °C。
保管温度: -30 °C ～ +80 °C。

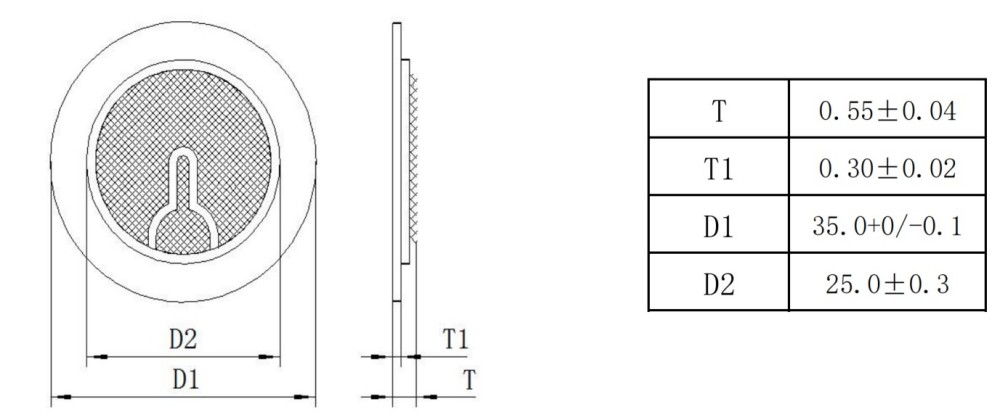

寸法: T 0.55 ± 0.04 mm、T1 0.30 ± 0.02 mm、D1 35.0 +0/-0.1 mm、D2 25.0 ± 0.3 mm。

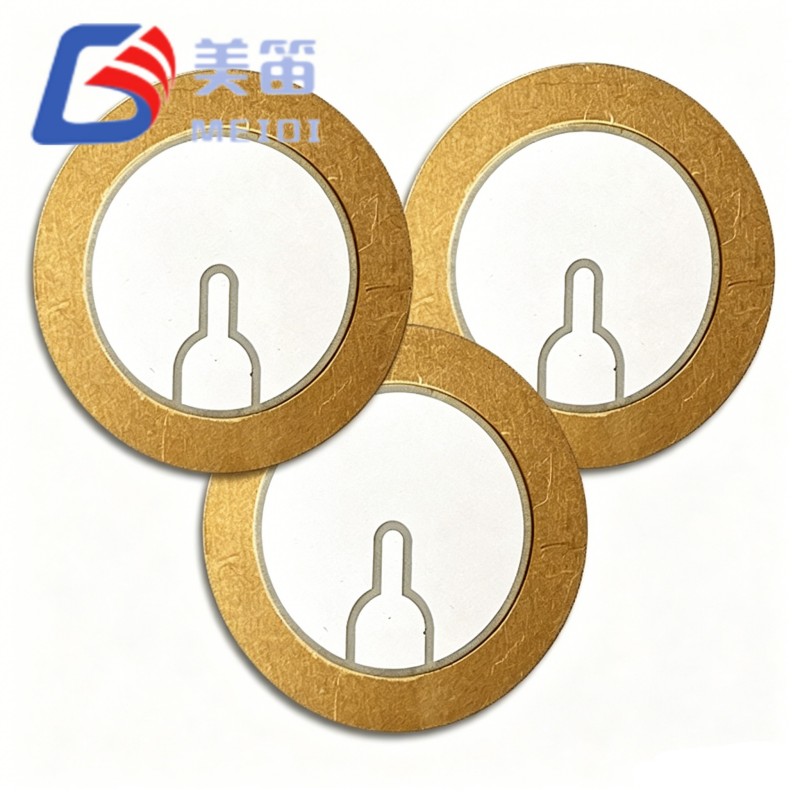

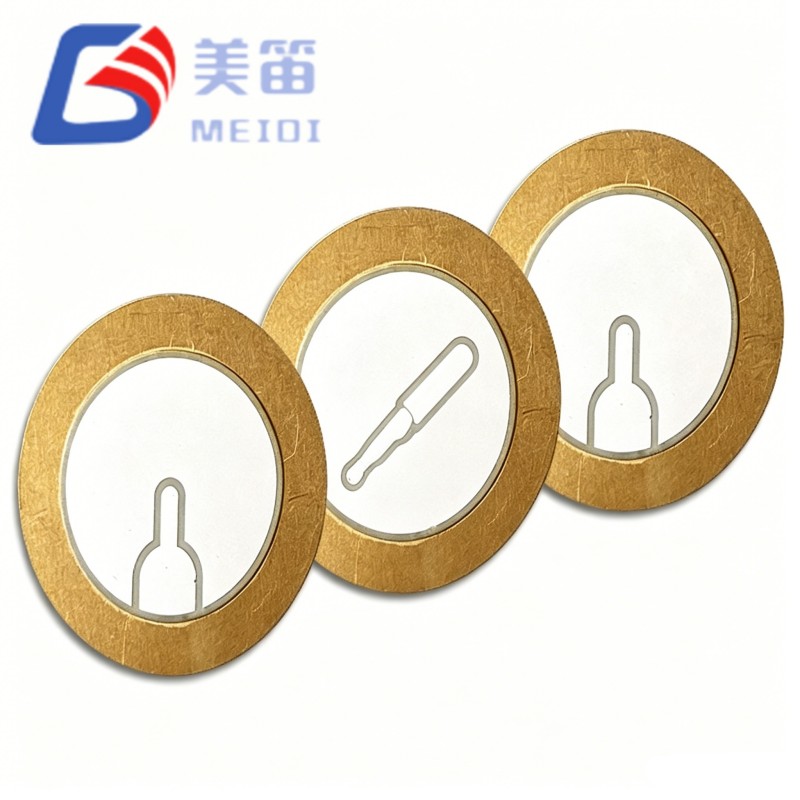

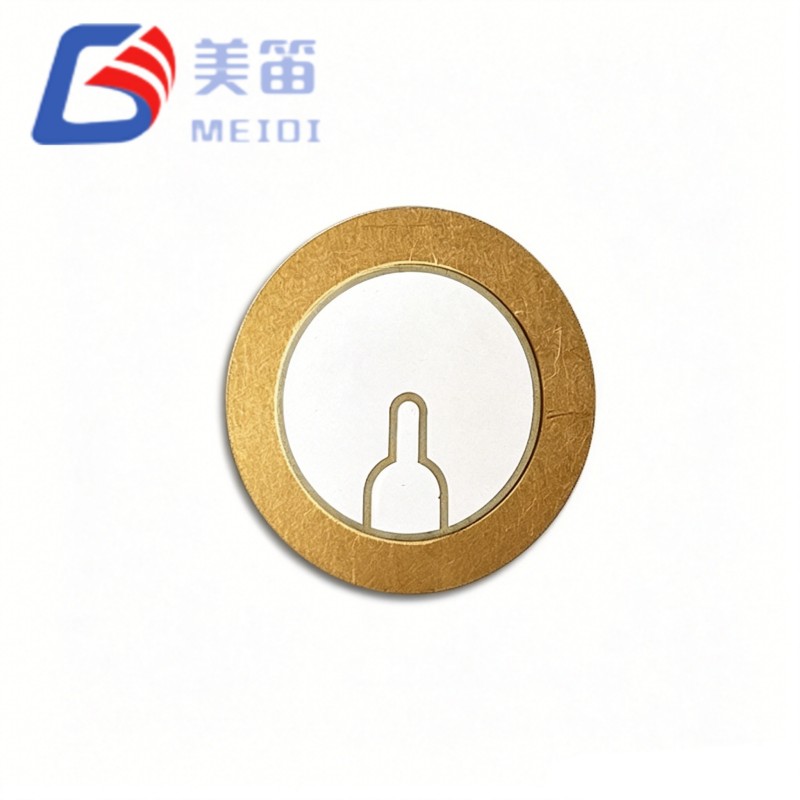

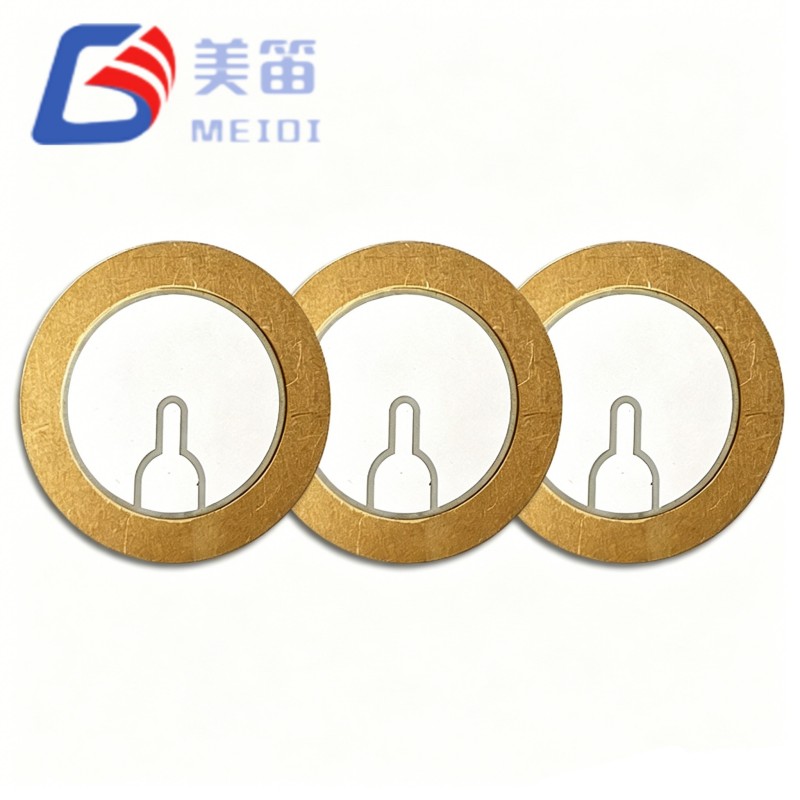

MEIDI FT-35T-2.9B1-C30 は、真鍮基板上に構築された 35mm 圧電セラミック ブザー素子です。 2.9kHzの安定した共振周波数と高い静電容量を実現し、信頼性の高い音響を実現します。 ブザー、アラーム、トーンジェネレーターのドライバー。このコンポーネントは大量調達に適しています。 OEM/ODM 統合、および長期供給契約。 MEIDIは10年以上の歴史を持つメーカーです。 専門的な経験により、一貫したバッチ品質と柔軟な納品スケジュールをサポートします。
共振周波数: 仕様ごとに 2.9 ± 0.5 kHz
自由静電容量: 仕様ごとに 120 Hz で 30,000 / 3,300 pF ± 30%
寸法: 仕様ごとに外径 35.0 mm、総厚 0.55 mm
真鍮基板による堅牢な音響結合
動作温度: 仕様ごとに -20 °C ～ +70 °C
| パラメータ | 価値 | ユニット |
| 製品タイプ | 圧電セラミック素子 | — |
| 共振周波数 | 2.9±0.5 | kHz |
| 自由静電容量 | 30,000 / 3,300±30% | pF (120Hz時) |
| 等価抵抗 | ≤ 500 | Ω |
| 誘電損失(tanδ) | ≤ 5% | — |
| 動作温度 | -20～+70 | ℃ |
| 保管温度 | -30～+80 | ℃ |
| 基板材料 | 真鍮 | — |
| 総厚み(T) | 0.55±0.04 | mm |
| セラミックの厚さ (T1) | 0.30±0.02 | mm |
| 外径(D1) | 35.0 +0 / -0.1 | mm |
| 内径(D2) | 25.0±0.3 | mm |
産業用警報パネルおよび安全警告システム
自動車の可聴インジケーター (リバースアラーム、シートベルトリマインダー)
医療機器の警告音 (患者モニター、ポータブル診断ツール)
スマートホームセンサーとIoTセキュリティハブ
コンパクトで高出力の音響信号を必要とする家電製品
1. FT-35T-2.9B1-C30の動作範囲を超える電圧を加えないでください。過度の駆動はセラミックの劣化や剥離の原因となります。
2. セラミック層に亀裂が入ったり、真鍮基板が剥がれたりする可能性のある機械的衝撃や曲げを避けるため、取り扱いには注意してください。
3. 真鍮基材が酸化し、電極の接着力が低下する可能性があるため、腐食性雰囲気、高湿度、または結露に長時間さらさないでください。
4. 湿気の侵入を防ぎ、はんだ付け性を維持するために、元の乾燥パッケージに保管してください。
5. 取り付けサポートは基板の周囲にのみ適用する必要があります。共振周波数と音圧レベルが変化するため、中央の振動領域を制限しないでください。

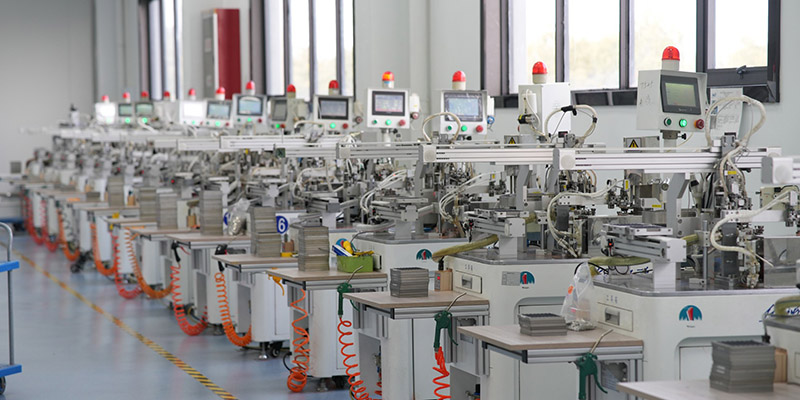

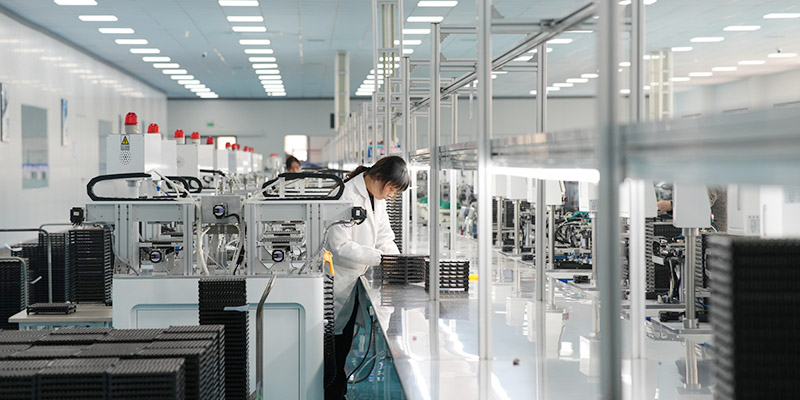

MEIDI は、専用の自動ラインを備えた ISO9001 認定施設で 35mm 圧電セラミック ブザー素子を製造しています。 セラミック焼成、電極印刷、分極、最終音響テスト。 FT-35T-2.9B1-C30の各バッチ 共振周波数掃引、静電容量検証、および目視検査を受けます。確立されたサプライチェーンにより 完全な社内制御により、再現性のあるパフォーマンスを維持し、中量から大量の配送をサポートします。
A: はい、大量注文は大歓迎です。標準納期は数量に応じて 2 ～ 4 週間です。大量の場合、または緊急の需要がある場合は、確認されたスケジュールについて当社の営業チームにお問い合わせください。
A: この 35 mm ピエゾ素子の無料サンプルを資格のあるバイヤーに提供しています。配送先によっては送料がかかる場合があります。お問い合わせフォームから直接サンプルのご請求も可能です。
A: 共振周波数、静電容量、基板の厚さ、ワイヤ終端のカスタマイズが可能です。当社の研究開発チームはお客様と緊密に連携し、信頼性を維持しながら実現可能な範囲内でパラメータを調整します。
A: MEIDI は ISO9001 の品質管理に基づいて運営しています。ご要望に応じて、材料証明書、試験報告書、RoHS/REACH 準拠声明を提供いたします。
A: 要素は静電気防止トレイと乾燥剤とともに真空密封された袋に梱包されています。外箱は輸送中の損傷を防ぐために強化されています。大量注文にはカスタム ラベルとバーコーディングがサポートされています。
完全なデータシートをリクエストしたり、構成オプションについて話し合ったり、FT-35T-2.9B1-C30 の見積もりを入手したりするには 35mm 圧電セラミック素子については、技術要件または対象用途を MEIDI にお問い合わせください。 当社のエンジニアリング サポート チームは、1 営業日以内に詳細な推奨事項を回答します。
