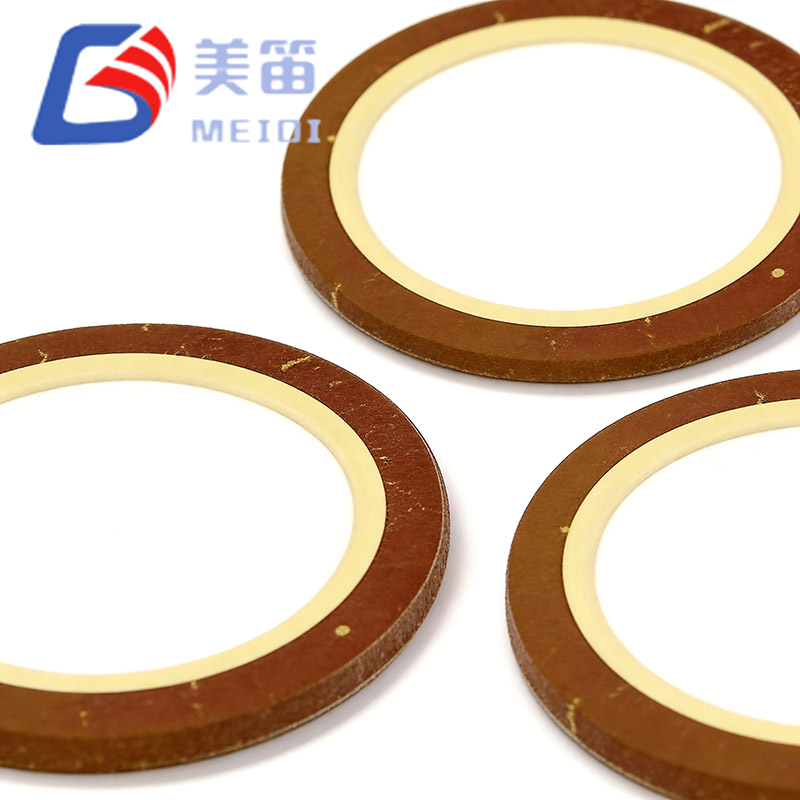

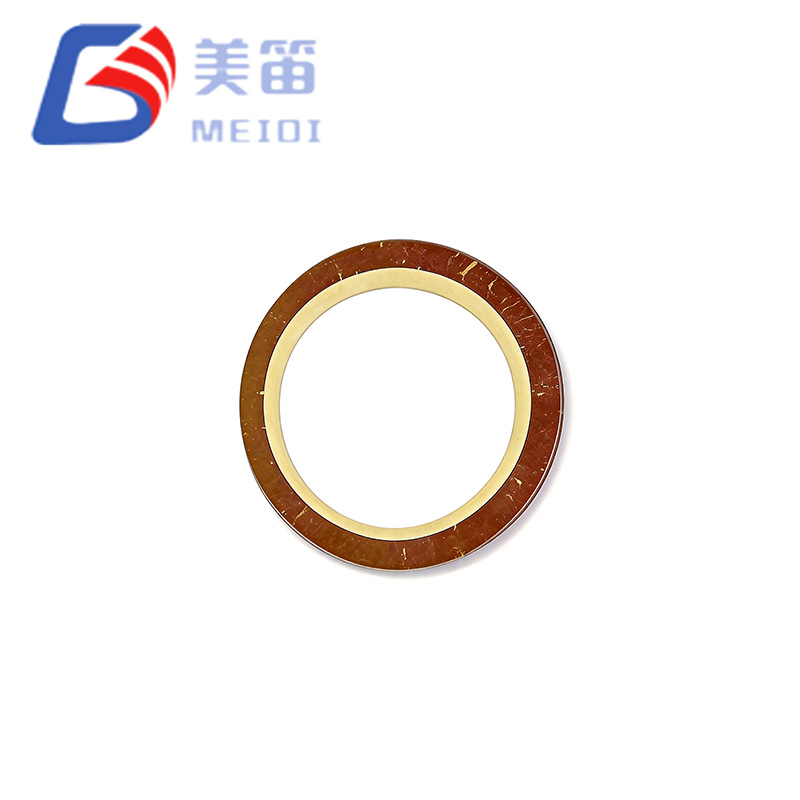

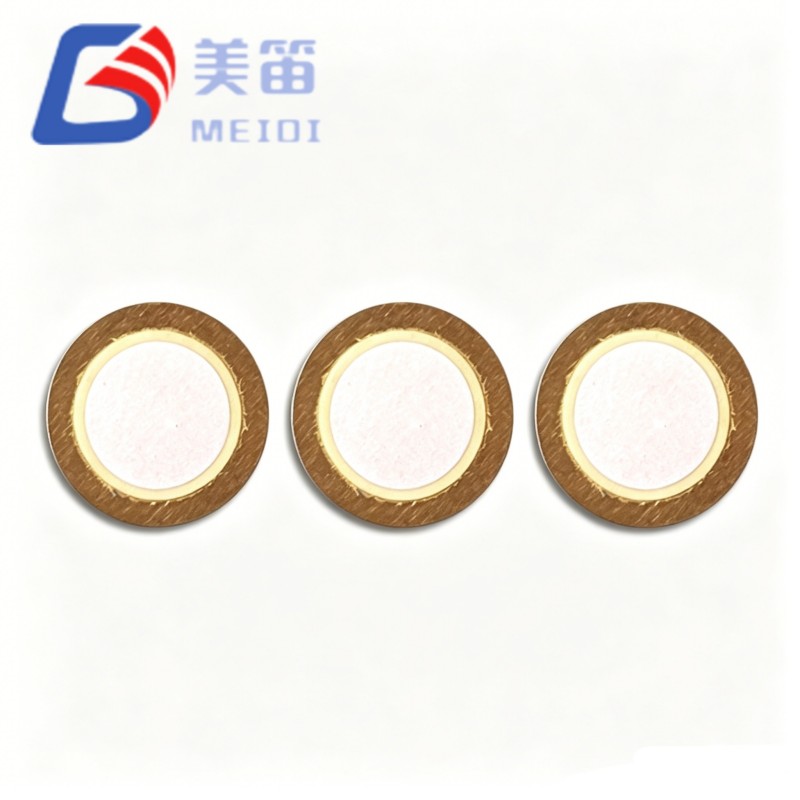

11mm 圧電セラミック ブザー素子は、真鍮基板上に構築された超薄型圧電セラミック素子で、利用可能な高さが非常に限られている音響モジュール用に設計されています。 7.8kHzの共振周波数と12000pFの高い静電容量により、3.3Vマイクロコントローラー出力から直接クリアな警告音を生成でき、0.18mmのプロファイルにより厚さ1mm未満の完全な音響アセンブリが可能になります。このコンパクトさ、電気効率、機械的単純さの組み合わせにより、この要素はウェアラブル デバイス、携帯医療機器、高密度 IoT センサー ボードにとって実用的な選択肢となります。
7.8kHz の共振周波数は、容易に認識され、低周波環境ノイズによってマスクされる可能性が低い範囲にあり、屋内の消費者製品や医療製品に役立ちます。
厚さわずか 0.18 mm のセラミックと基板のスタックは PCB または薄い金属ダイヤフラムに直接接着できるため、音を生成するアセンブリ全体の高さを 1 mm 未満に抑えることができます。
120Hz で測定した 12000pF の静電容量は、所定の音圧レベルを達成するために必要な電圧振幅を低減する高い容量性負荷を示し、直接 3.3V PWM 駆動が可能になります。
真鍮基板は良好な熱伝導率を提供し、連続動作中の共振周波数の安定化に役立ち、はんだ付けまたは導電性エポキシの取り付けに信頼性の高い表面を提供します。
≤500Ωの等価抵抗により機械的減衰が制限されるため、LC共振ブースト回路はより高いQ値に達し、低い電源電圧からより大きな音響出力を生成できます。
-20°C ～ +70°C の動作温度範囲は、家庭用電化製品、医療機器、産業用センサーの一般的な環境をカバーします。
| パラメータ | 価値 | 試験条件 |
| 製品タイプ | 圧電セラミック素子 | — |
| モデル | FT-11T-7.8A1 | — |
| 共振周波数 | 7.8±1.0kHz | 外気、25℃ |
| 周波数許容誤差 | ±12.8% | バッチの一貫性 |
| 自由静電容量 | 12000±30%pF | 120Hz、1Vrms、25℃にて |
| 等価抵抗 | ≤ 500Ω | 共振周波数で |
| 誘電損失(tanδ) | ≤ 5% | 120 Hz、1Vrms で |
| 基板材料 | 真鍮 | — |

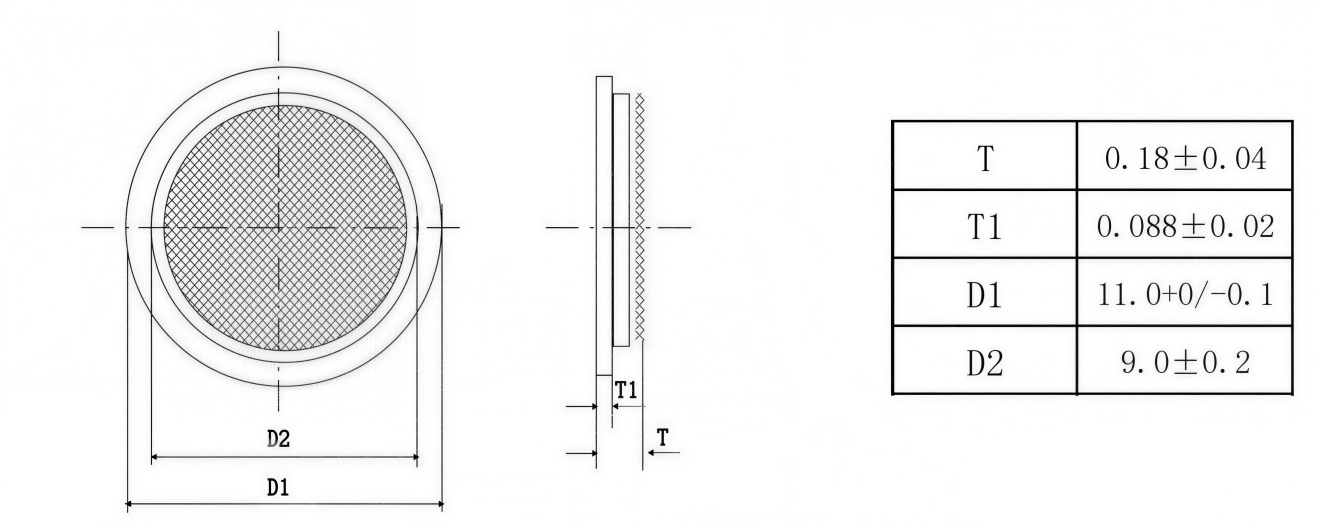

| セラミックディスク直径 (D1) | 11.0 +0 / -0.1 mm | — |
| アクティブ電極の直径 (D2) | 9.0±0.2mm | — |
| 総厚み(T) | 0.18±0.04mm | セラミック+基板 |
| セラミックの厚さ (T1) | 0.088±0.02mm | PZT層 |
| 動作温度 | -20℃～+70℃ | 継続的 |
| 保管温度 | -30℃～+80℃ | 非動作中 |
| 電極材質 | シルバー（標準） | 焼成銀ペースト |
| 絶縁抵抗 | ≥ 100MΩ (標準値) | DC100V、25℃にて |
| 設計目標 | FT-11T-7.8A1の利点 |
| 絶対最小モジュール高さ | 0.18mm のセラミックと基板のスタックにより、完全な音響アセンブリを 1mm のエンベロープ内に収めることができます。 |
| 低電圧バッテリ動作 | 12000pF という高い静電容量は、3.3V MCU が多くの場合、インダクタブーストステージなしで素子を使用可能なサウンドレベルまで駆動できることを意味します。 |
| 密閉された筐体内の熱安定性 | 真鍮は、発生するわずかな熱を効率的に拡散させ、長時間の作動中に共振周波数を安定に保ちます。 |
| 効率的な共振回路設計 | ≤500Ωの等価抵抗により減衰が低く抑えられるため、LCタンクは最小限の損失で駆動電圧を増加できます。 |
| 静かな屋内空間での明確なアラート | 7.8kHz は HVAC やファンのノイズを避けるのに十分な高さでありながら、簡単に聞き取りやすく場所を特定するのに十分な低さです。 |
| コスト効率の高い大容量統合 | 裸の要素として、パッケージ化されたブザーのハウジングと端子が不要になり、部品コストと組み立て手順の両方が削減されます。 |
フィットネス トラッカーやスマートウォッチなどのスマート ウェアラブル デバイス。0.18 mm のプロファイルにより、製品全体の厚みをスリムに維持しながら、クリアな通知音を提供します。
血糖値計、パルスオキシメーター、デジタル体温計などの携帯型医療診断ツールには、かさばらないシンプルな低電圧可聴インジケーターの利点があります。
ドア/窓センサーから漏水検知器までの IoT センサー ノード。要素は 3.3V MCU によって直接駆動でき、そのトーンは家庭環境でも認識できるほど明瞭です。
標準的な SMD およびスルーホール組立プロセスと互換性のあるコンパクトな音響フィードバック要素を必要とする産業用近接センサーおよび小型オートメーション パネル。
電子レンジ、洗濯機、IH調理器などの製品の家電制御ボード。裸の要素をコスト効率よく既存のPCBに統合できます。
インタラクティブなフィードバック、楽音、警告音を得るために、シンプルで安価なサウンダーを必要とするおもちゃやノベルティの電子機器。

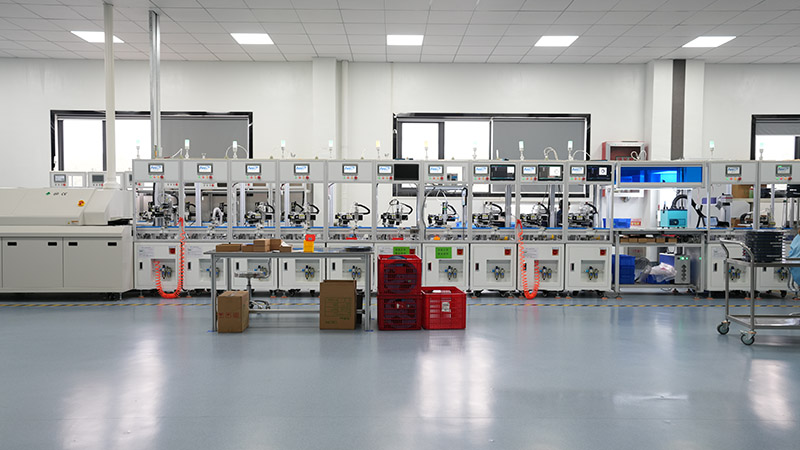

MEIDI Intelligent Technology は、10 年以上にわたって圧電セラミック素子を製造してきました。中国の江蘇省にある同社の完全に統合された施設は、セラミック粉末の準備とテープキャスティングから電極の焼成、分極、最終的な電気試験までのあらゆる段階をカバーしています。 MEIDI は、ISO 9001 認証の品質管理システムに基づいて運営し、各生産バッチが追跡可能で一貫性があることを保証します。
11mm ピエゾ セラミック ブザー エレメントは、一連の包括的な製造テストを受けています。すべてのユニットの共振周波数は、7.8±1.0kHz のウィンドウを厳密に適用して、自由空気インピーダンス アナライザーで測定されます。静電容量は 120Hz および 1Vrms で検証され、等価抵抗は ≤500Ω でチェックされ、誘電損失は ≤5% までスクリーニングされます。寸法検査により、セラミックの直径、電極の直径、総厚さを確認します。 +70°C で 48 時間の熱老化ステップにより分極安定性が検証され、はんだ付け性が J-STD-002 に従ってテストされます。基板の端にエッチングされたロットコードは、各部品を製造バッチと完全なテスト記録にリンクし、10 年間保存されます。
1. FT-11T-7.8A1の推奨取り付け方法は何ですか?
導電性銀エポキシは、はんだ付けによって薄いセラミック層にかかる熱ストレスを回避できるため、PCB の永久的な取り付けには最も一般的な選択肢です。はんだ接続が望ましい場合は、真鍮基板の端のみに熱を加え、こて先の温度を 3 秒以内で 280°C 以下に保つ必要があります。スプリング接触保持は、要素を現場交換可能にする必要がある場合にも使用されます。
2. 7.8kHz トーンは低周波ブザーとどう違うのですか?
7.8kHz という波長は、非常に小さな空洞から効率的に作用するのに十分短いですが、周波数は指向性が極端になり知覚が低下する超音波範囲よりもはるかに低いです。実際、この音は一般的な部屋でもはっきりと聞こえ、ファンやモーターからの機械的なハム音と混同されにくいです。
3. FT-11T-7.8A1は連続運転できますか?
はい、-20°C ～ +70°C の全範囲で連続動作が可能です。 LC ブーストを使用せずに 3.3V GPIO から直接駆動すると、自己発熱は無視できます。共振ブーストによって得られるより高い駆動電圧では、真鍮基板は十分に効率的に熱を放散し、開放型または換気されたエンクロージャ内での周波数ドリフトを防ぎます。密閉設計の場合は、デューティ サイクルを下げるか、駆動電圧を下げることが推奨される場合があります。 MEIDI は、特定の動作条件における寿命データを提供できます。
4. カスタムの電極パターンや基板材料は利用できますか?
はい。標準構成では真鍮ディスク上の全面銀電極を使用しますが、MEIDI はセグメント化された電極パターン、代替直径、耐食性を向上させるニッケルまたは金の電極仕上げ、およびステンレス鋼またはリン青銅製の基板を提供できます。カスタムオーダーは、エンジニアリングレビュー、最小数量、および延長リードタイムの対象となります。
5. 静電容量許容差は LC 共振ブースト回路にどのような影響を与えますか?
公称 12000pF の静電容量は 120Hz で指定されています。 7.8kHz では実効静電容量がわずかに低下します。実際の LC ブースト設計では、±30% の許容差に対応するために、通常 4.7mH ～ 10mH 程度のインダクタが小さな並列コンデンサとともに使用されます。 MEIDI は、各サンプル ユニットの実測静電容量を提供するため、設計者はプロトタイプの正確なインダクタ値を選択できます。
PCB レイアウトのガイダンス、音響キャビティ設計の提案、LC ブースト回路の計算、カスタム電極仕様またはボリューム価格については、お問い合わせフォームから要件を送信してください。 MEIDI アプリケーション エンジニアリングは、通常 1 営業日以内に、個別のテスト データを伴うドキュメント、シミュレーション モデル、およびサンプル ユニットを返信します。
