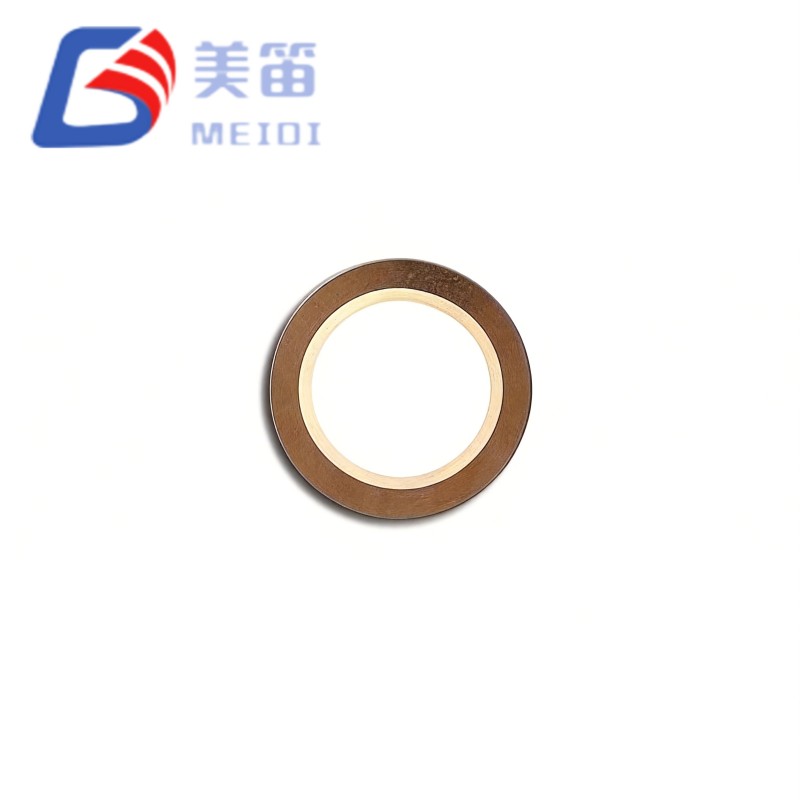

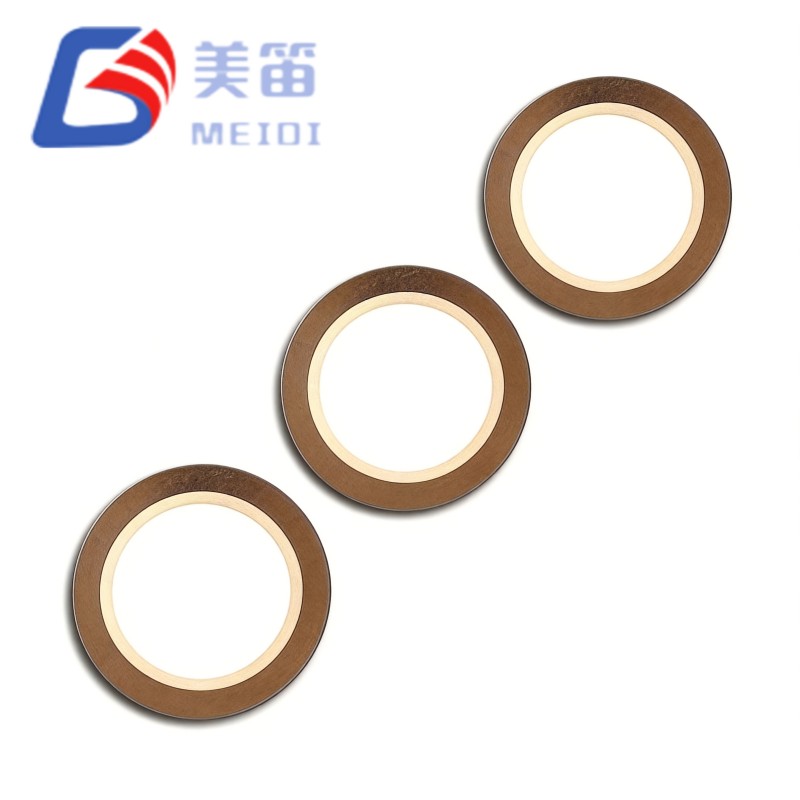

12.5 mm 圧電セラミック ブザー エレメントは、有効直径 12.5 mm の真鍮基板圧電セラミック エレメントで、限られたキャビティ容積からより高い音圧を必要とする組み込み音響モジュール向けに設計されています。 7.8kHzの共振周波数は±0.8kHzという厳しい許容誤差に保たれており、12000pFの静電容量により3.3Vのマイクロコントローラピンまたは単純なLCブースト回路から直接駆動できます。このエレメントは MEIDI の FT-11T シリーズと同じ製造プラットフォーム上に構築されており、電気インターフェースを再加工することなく、音響出力の増加が必要な設計に簡単なアップグレード パスを提供します。
12.5mm のアクティブ セラミック直径は、11.0mm FT-11T ファミリと比較して 29% 大きな放射面積を提供し、小型エンクロージャからのより大きな変位と改善された低周波数応答に貢献します。
共振周波数は 7.8kHz で許容誤差は ±10.3% と規定されており、FT-11T-7.8A1 の標準値 ±12.8% よりも狭い範囲となっており、生産バッチ全体で一貫した音質を維持するのに役立ちます。
120Hz で 12000pF の公称静電容量は、バッテリ駆動の組み込みモジュールの 3.3V MCU GPIO ラインからの低電圧駆動に適した高い容量性負荷を示します。
等価抵抗は ≤300Ω で規定されており、これは FT-11T シリーズの ≤500Ω より 40% 低く、より大きな電圧乗算による高 Q 共振ブーストトポロジが可能になります。
全体の厚さは 0.19mm で、コンポーネントのプロファイルを 0.2mm 未満に抑え、超薄型の音響アセンブリへの統合を可能にします。
焼成銀電極を備えた真鍮基板は、FT シリーズ全体で使用されているのと同じ材料セットに従っており、予測可能な熱挙動とはんだ付け性を保証します。
拡大された 12.5 mm セラミック ディスクにより、アクティブな変換領域が増加します。音響の改善の程度はキャビティの設計、ダイアフラムの負荷、駆動回路によって異なりますが、追加の面積はコンパクトなモジュールに測定可能な利点をもたらします。
バッチ間の周波数変動は±0.8kHzに制限されており、均一な音質が重要な複数素子アレイや民生用製品ラインをサポートします。
≤300Ωの等価抵抗により機械的な減衰損失が低減され、共振ブースト回路が同じ電源からより高いQ値とより大きな電圧利得を達成できるようになります。
12000pF の静電容量は FT-11T-7.8A1 の静電容量と同じであるため、より大きな直径の素子に移行するときに同じ駆動回路トポロジーを再利用できます。
真鍮ダイヤフラム上の 0.09mm PZT 層で構成される合計厚さ 0.19mm により、1mm 未満の音響モジュールスタックと PCB の直接接合が可能になります。
9.5mm のアクティブ電極直径は、FT-11T-7.8A1 の 9.0mm 電極に比例してスケールされ、7.8kHz 共振に最適な電界分布を維持します。
| パラメータ | 価値 | 試験条件 |
| 製品タイプ | 圧電セラミック素子 | — |
| モデル | FT-12.5T-7.8A1 | — |
| 共振周波数 | 7.8±0.8kHz | 外気、25℃ |
| 周波数許容誤差 | ±10.3% | バッチの一貫性 |
| 自由静電容量 | 12000±30%pF | 120Hz、1Vrms、25℃にて |
| 等価抵抗 | ≤ 300Ω | 共振周波数で |
| 誘電損失(tanδ) | ≤ 5% | 120 Hz、1Vrms で |
| 基板材料 | 真鍮 | — |

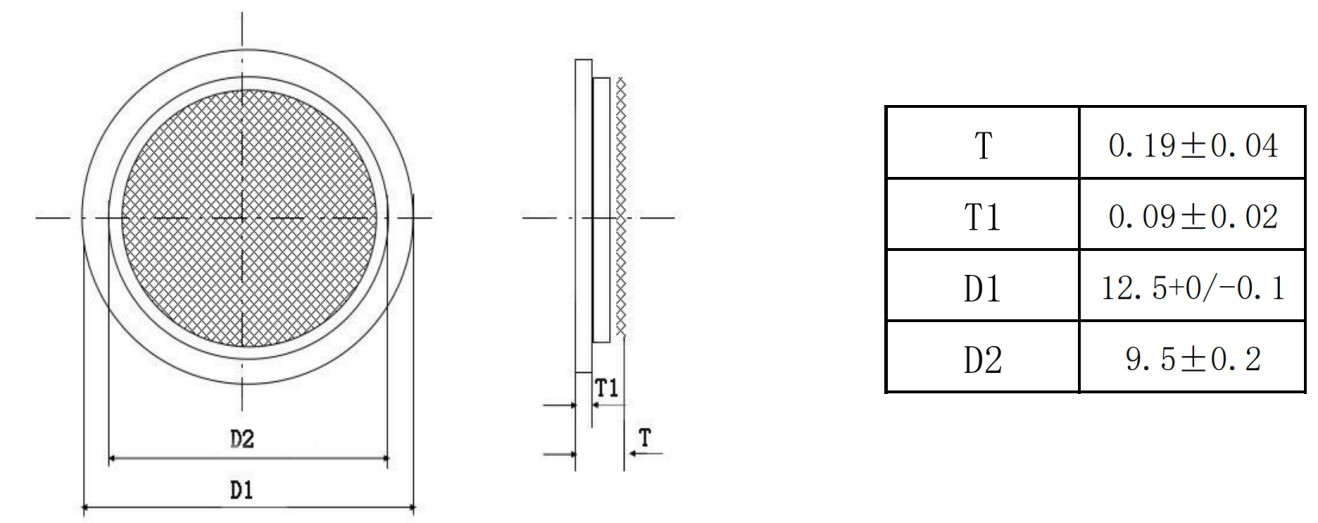

| セラミックディスク直径 (D1) | 12.5+0/-0.1mm | — |
| アクティブ電極の直径 (D2) | 9.5±0.2mm | — |
| 総厚み(T) | 0.19±0.04mm | セラミック+基板 |
| セラミックの厚さ (T1) | 0.09±0.02mm | PZT層 |
| 動作温度 | -20℃～+70℃ | 継続的 |
| 保管温度 | -30℃～+80℃ | 非動作中 |
| 電極材質 | シルバー（標準） | 焼成銀ペースト |
| 絶縁抵抗 | ≥ 100MΩ (標準値) | DC100V、25℃にて |
ビデオ ドアベル、スマート スピーカー、サーモスタットなどのスマート ホーム デバイスは、より大きな放射面積の恩恵を受け、これらの製品に特有のコンパクトな内部空洞からより豊かなトーンを実現します。
輸液ポンプ、患者モニター、透析装置などの医療機器の音響モジュールは、製造されたすべてのユニットにわたって一貫した警告音を生成するために、厳しい周波数許容差に依存しています。
産業用センサー パネルと HMI 端末は、駆動段のコンポーネントを変更することなく、より低い等価抵抗を使用して、既存の 24V 制御回路ドライバーからより高い音圧を得ることができます。
シートベルトリマインダーやEV充電インジケーターなどの自動車内装電子機器は、ダイヤフラム面積の増加により、より小さなキャビティ容積で必要な騒音レベルを満たすことができます。
洗濯機や冷蔵庫などの家庭用電化製品は、より低い駆動電圧で同じ音響出力を達成できるため、全体的な部品代が削減される可能性があります。
複数要素の音響アレイと同期通知システムは、周波数の広がりが狭いため、隣接するユニット間の知覚可能なうなり音や音の不一致が最小限に抑えられます。
| 要件 | FT-12.5T-7.8A1 属性 |
| 同じ駆動電圧でSPLが増加 | 直径 12.5 mm はより大きな変換領域を提供し、同等のキャビティ内の 11.0 mm エレメントと比較して音圧を数デシベル高めることができます。 |
| 制作全体にわたって一貫した音質を実現 | ±10.3% の周波数許容誤差により、ユニット間のばらつきが低減され、均一な製品サウンドに対するブランドの要件がサポートされます。 |
| 効率的な共振ブースト | 等価抵抗が 300Ω 以下であるため、LC ブースト回路はより高い倍率を達成でき、低電圧レールからより多くの音響パワーを抽出できます。 |
| シンプルなプラットフォーム移行 | 12000pFの静電容量と7.8kHzの共振はFT-11T-7.8A1と一致するため、直径12.5mmに対応するためにPCBランドパターンを拡大するだけで済みます。 |
| より豊かな低域特性 | 大型のセラミックディスクの単位面積あたりの剛性が低下することで、副共振変位が改善され、小さなエンクロージャーで知覚的により豊かな音に貢献します。 |
| 密閉チャンバー内の熱放散 | 12.5mm 真鍮基板はより大きな熱インターフェースを提供し、連続動作中の共振周波数の安定化に役立ちます。 |
12.5mm 圧電セラミック ブザー素子は、共振時に 300Ω 以下の直列抵抗を持つ 12000pF の容量性負荷を示します。この組み合わせは、インダクタが素子と並列に配置されて高 Q タンクを形成する共振ブースト トポロジをサポートします。 FT-11Tシリーズよりも抵抗が低いため、実現可能なQ値と電圧利得が高くなります。ただし、循環電流も増加するため、インダクタの定格はそれに応じて設定する必要があります。 MEIDI アプリケーション エンジニアは、特定の電圧および音響ターゲットに対するリファレンス設計とコンポーネントの推奨事項を提供できます。
MEIDI Intelligent Technology は、10 年以上にわたって圧電セラミック素子を製造してきました。中国の江蘇省にある同社の垂直統合型施設では、セラミック粉末の準備、テープキャスティング、銀電極のスクリーン印刷、高温焼結、分極、最終電気試験を行っています。 ISO 9001 認証の品質システムと専用の信頼性ラボが、すべてのバッチの一貫性とトレーサビリティをサポートします。
12.5mm ピエゾ セラミック ブザー エレメントは、より大きな直径にわたって厳しい周波数許容差と低い等価抵抗を維持するために、強化されたプロセス制御を使用して製造されています。各製造ロットは、自由空気インピーダンス アナライザーで 100% の共振周波数測定を受け、7.8±0.8kHz の範囲外にあるユニットは拒否されます。等価抵抗は 300Ω 以下でスクリーニングされ、電極被覆の欠陥または不完全な分極が特定されます。静電容量は 120Hz および 1Vrms で検証され、公称値 12000pF が ±30% 以内であることを確認し、誘電損失は Tanδ が 5% 未満にとどまることを確認するためにチェックされます。寸法検査では、仕様に対するセラミックの直径、電極の直径、総厚が検査されます。熱老化試験とはんだ付け性評価はサンプルベースで実施されます。基板のエッジにエッチングされたロットコードは、プレスバッチ、焼結プロファイル、および個別のテスト記録に対する完全なトレーサビリティを提供し、10 年間保持されます。
1. FT-11T-7.8A1 から FT-12.5T-7.8A1 に移行すると、どのようなパフォーマンスの向上が期待できますか?
一般に、アクティブ領域が大きくなると、特定の駆動電圧とキャビティの音響出力が増加します。等価抵抗が低いため、共振ブースト回路はより高い倍率を達成できます。実際の改善は、エンクロージャ、ダイヤフラム、ドライブの構成によって異なります。 MEIDI は、お客様の特定の機械設計で期待されるパフォーマンスの評価をお手伝いします。
2. 12.5mm エレメントには 11.0mm エレメントよりも大きな音響キャビティが必要ですか?
キャビティが深くなると、共振周波数での負荷が向上するため、通常、素子の直径が大きくなる場合に有益です。ラジアル振動のクランプを避けるために、キャビティの直径もセラミック ディスクよりも大きくする必要があります。非常にコンパクトな設計の場合は、分散ラジエーターとして機能する薄い金属プレートに要素を接着することが代替手段になる可能性があります。
3. 等価抵抗がFT-11Tシリーズより低いのはなぜですか?
この縮小は、電極面積の拡大と、12.5mm フォーマット用の PZT 層の厚さの最適化によるものです。抵抗が低いと共振ブースト回路の品質係数が向上しますが、タンク内の循環電流も増加します。インダクタは、このより大きな電流を処理できるサイズにする必要があります。
4. FT-12.5T-7.8A1 は、多周波アレイ内の FT-11T エレメントと一緒に使用できますか?
はい。ただし、直径が異なる場合は、別個の PCB ランドとキャビティの寸法が必要です。異なる共振周波数が同時に駆動されると、可聴ビート周波数が生成されることがあります。クリーンなデュアルトーン動作を実現するには、通常、要素を順番に駆動するか、少なくとも 3kHz 離れた周波数を選択することをお勧めします。位相コヒーレンスが必要な場合は、キャビティ設計で異なる放射インピーダンスを考慮する必要があります。
5. FT-12.5T-7.8A1を採用するにはどのようなPCBレイアウトの変更が必要ですか?
セラミックディスクの下の銅ランドは、はんだ付けまたは導電性エポキシによる取り付けのために同じ環状リング幅を維持しながら、11.0mm から 12.5mm に拡大する必要があります。センタークリアランスホールを使用する場合、その穴は約 3.0mm から 4.0mm に大きくなります。エレメントの下のコンポーネント立ち入り禁止エリアは、直径約 13.5 mm まで拡張する必要があります。駆動回路の部品値は同じままにすることができますが、昇圧設計でより高い循環電流を処理するには、インダクタを再評価する必要がある場合があります。
PCB 統合レイアウト、12.5 mm 素子のキャビティ設計の推奨事項、LC 共振ブースト回路の最適化、FT-11T シリーズからの移行サポート、またはボリューム価格については、お問い合わせフォームから要件を送信してください。 MEIDI アプリケーション エンジニアは、通常 1 営業日以内に、個別のテスト データを伴う技術文書、シミュレーション モデル、およびサンプル評価ユニットを返信します。
