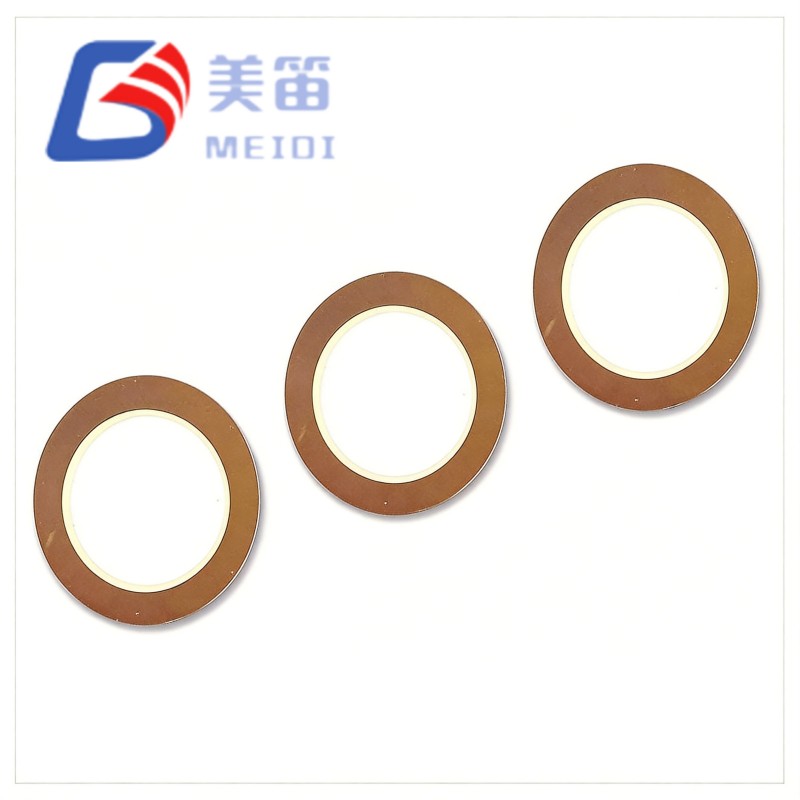

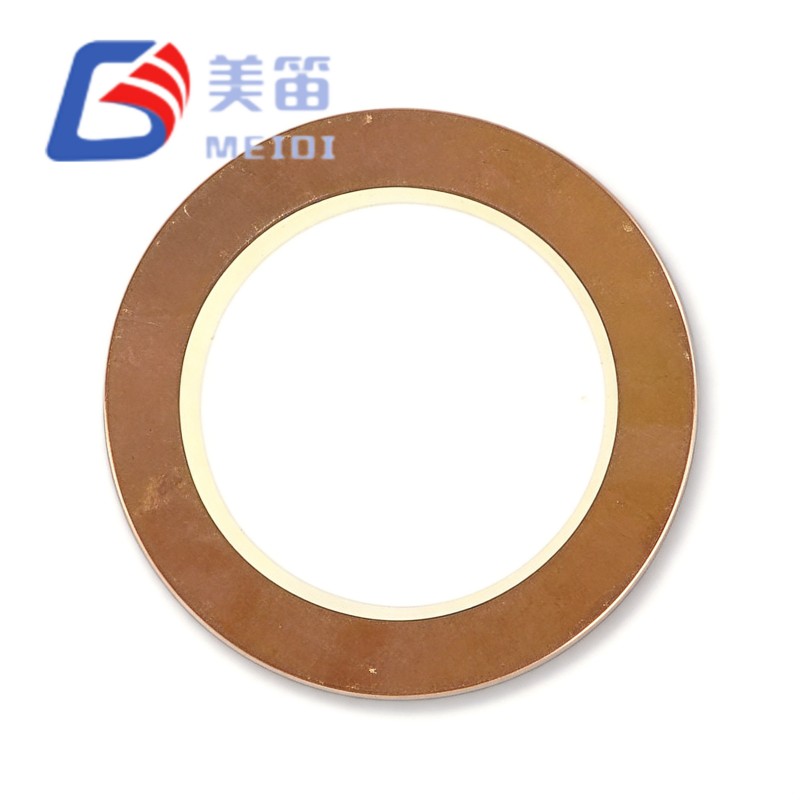

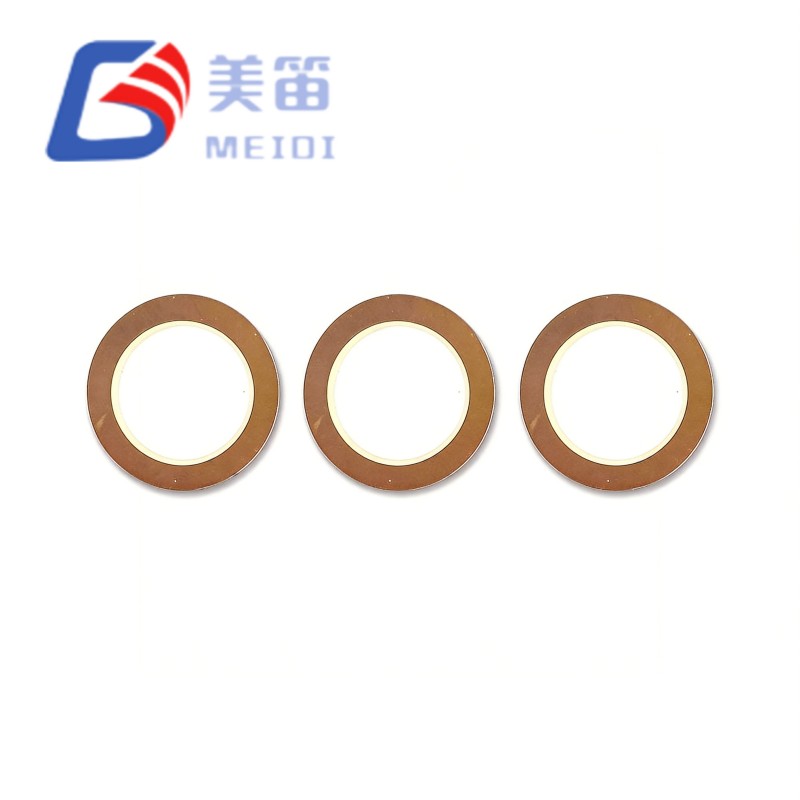

11mm 真鍮ピエゾ セラミック エレメントは、9.0kHz に調整された真鍮基板の圧電エレメントで、より高いピッチのより鮮明なアラート トーンの恩恵を受ける組み込み音響モジュール用に設計されています。直径 11.0mm、厚さ 0.18mm は 7.8kHz FT-11T バリアントの機械的設置面積と一致するため、単一の PCB レイアウトとハウジング キャビティで両方の周波数をサポートできます。 12000pF の静電容量と 500Ω 以下の等価抵抗により、この素子は 3.3V MCU ピンから直接、または単純な LC ブースト回路を通じて、低電圧電源から効率的に駆動できます。
共振周波数は 9.0kHz に設定されており、バッチ許容誤差は ±11.1% で、低周波の代替品よりも知覚的に鮮明で緊急性の高いトーンを提供し、マルチトーン システムでの警報の区別に役立ちます。
直径 11.0mm、総厚さ 0.18mm のこのエレメントは FT-11T-7.8A1 と機械的に互換性があり、PCB のランドパターンやエンクロージャを変更することなく A/B 周波数評価が可能になります。
120Hzで12000pFの公称静電容量は、駆動電圧要件を低減する高容量性負荷を提供し、スペースに制約のあるバッテリ駆動モジュールでもダイレクト3.3V MCU PWMを実現可能にします。
アクティブ電極の直径は 8.0 mm と、7.8 kHz モデルで使用されていた 9.0 mm から縮小され、電界が集中し、より高い共振での電気機械結合が向上します。
焼成銀電極を備えた真鍮基板は、他の FT-11T シリーズと同じ熱伝導率およびはんだ付け性基準を維持し、予測可能な組み立て動作を保証します。
≤500Ωの等価抵抗は高Q LC共振ブースト回路をサポートし、最小限の駆動電力で75dBを超える音圧レベルを達成できます。
| パラメータ | 価値 | 試験条件 |
| 製品タイプ | 圧電セラミック素子 | — |
| モデル | FT-11T-9.0A1 | — |
| 共振周波数 | 9.0±1.0kHz | 外気、25℃ |
| 周波数許容誤差 | ±11.1% | バッチの一貫性 |
| 自由静電容量 | 12000±30%pF | 120Hz、1Vrms、25℃にて |
| 等価抵抗 | ≤ 500Ω | 共振周波数で |
| 誘電損失(tanδ) | ≤ 5% | 120 Hz、1Vrms で |
| 基板材料 | 真鍮 | — |

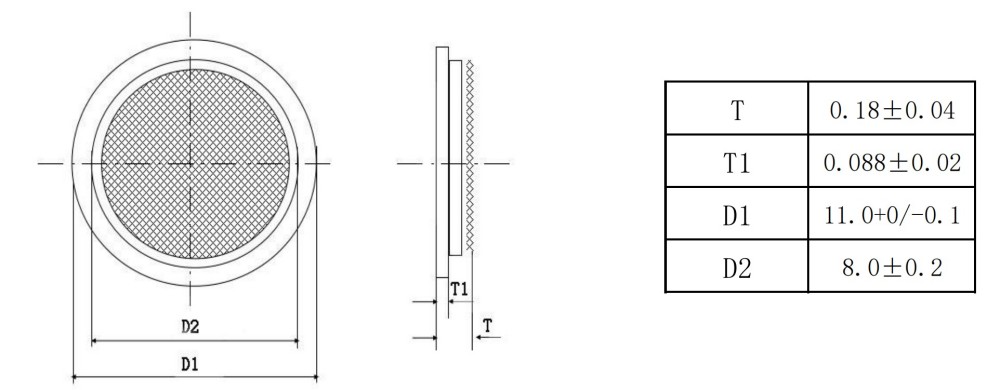

| セラミックディスク直径 (D1) | 11.0 +0 / -0.1mm | — |
| アクティブ電極の直径 (D2) | 8.0±0.2mm | — |
| 総厚み(T) | 0.18±0.04mm | セラミック+基板 |
| セラミックの厚さ (T1) | 0.088±0.02mm | PZT層 |
| 動作温度 | -20℃～+70℃ | 継続的 |
| 保管温度 | -30℃～+80℃ | 非動作中 |
| 電極材質 | シルバー（標準） | 焼成銀ペースト |
| 絶縁抵抗 | ≥ 100MΩ (標準値) | DC100V、25℃にて |
フィットネス トラッカーやスマートウォッチなどのマルチトーン ウェアラブル デバイスでは、9.0kHz トーンが低周波ブザーと並んで優先通知の明確な高周波アラートとして機能します。
同じ PCB 上の重要なアラームに 9.0kHz、情報信号に 7.8kHz を使用する、トーン階層の恩恵を受けるポータブル医療診断機器。
ドア/窓センサーや水漏れ検知器などの高密度 IoT センサー ノード。9.0kHz の基本周波数が 2.4GHz 無線高調波による音響干渉の低減に役立ちます。
同一の機械的フットプリントから生成される 7.8kHz の確認ビープ音と 9.0kHz のエラー アラームなど、オペレータ フィードバックに二重周波数を使用する産業用 HMI タッチ パネル。
電子レンジ、洗濯機、冷蔵庫の家電制御ボードでは、ピッチが高くなるとキッチンの周囲の騒音がより効果的に侵入します。
音楽キーの応答やインタラクティブな学習フィードバックのために単純な高音トーンを必要とする教育用および玩具用電子機器。
| 設計目標 | FT-11T-9.0A1の利点 |
| 機械的な再設計を行わずに 2 つ目のトーンを追加 | このエレメントは 11.0×0.18mm のエンベロープを 7.8kHz バージョンと共有しているため、同じランド パターンとキャビティをどちらの周波数にも使用できます。 |
| より鮮明で、より緊急性の高い知覚品質を実現 | 9.0kHz の共振は、低周波ハムと容易に区別できるシャープなトーンを生成するため、エラーや優先アラートに適しています。 |
| RF システムとの電磁干渉を軽減する | 基本波とその低次高調波は、一般的な ISM 帯域を大幅に下回ります。実際の EMC 性能は駆動回路のレイアウトによって異なりますが、周波数の選択は本質的に無害です。 |
| より高い共振で効率的な結合を維持する | 8.0mm のアクティブ電極は 9.0kHz モード用に最適化されており、周波数が増加しても電界を集中させて結合係数を高く保ちます。 |
| 二重周波数の BOM 管理を簡素化 | 7.8kHz と 9.0kHz の両モデルは同じ容量と抵抗の仕様を共有しているため、単一の LC ブースト インダクタ値をわずかな調整で使用できます。 |
| 超薄型アセンブリ内に収まる | 0.18mm のプロファイルと 0.5mm の真鍮基板を組み合わせることで、完全な音響スタックの高さを 1mm 未満に抑えることができます。 |
MEIDI Intelligent Technology は、2011 年から圧電セラミック部品の生産を行っています。同社は中国の江蘇省で垂直統合型の施設を運営しており、セラミック粉末の加工、テープキャスティング、電極スクリーン印刷、高温焼結、分極処理がすべて社内で行われています。この統合は、ISO9001 認定の品質システムと組み合わせることで、出荷されるすべての要素の再現可能な電気特性と完全なバッチ トレーサビリティを保証します。
11mm 真鍮ピエゾ セラミック素子は、9.0kHz ターゲットに合わせて調整された統計的プロセス制御を備えた FT-11T-7.8A1 と同じ生産プラットフォームで製造されています。すべての製造ロットは自由空気インピーダンス分析装置で 100% の共振周波数テストを受け、9.0±1.0kHz の範囲外にあるユニットは不合格となります。静電容量は 120Hz および 1Vrms で検査され、等価抵抗は ≤500Ω で検証され、誘電損失は 5% 未満に保たれます。寸法チェックでは、セラミックの直径、電極の直径、総厚がカバーされます。 +70°C で 48 時間の熱エージングにより分極の安定性が確認され、はんだ付け性が J-STD-002 に従って検証されます。基板の端にエッチングされたロットコードは、各ユニットをそのプレスバッチ、焼結プロファイル、およびテスト記録にリンクしており、これらは 10 年間アーカイブされます。
1. FT-11T-9.0A1を7.8kHzバージョン用に設計されたボードに直接ドロップできますか?
機械的にはそうです。どちらの要素も同じ直径 11.0 mm、厚さ 0.18 mm であるため、PCB やハウジングの変更は必要ありません。電気的には、駆動回路を再調整する必要があります。既存の設計で 7.8kHz に最適化された 6.8mH インダクタを使用している場合、4.7mH に近い値の方が 9.0kHz の共振とよく一致します。あるいは、並列同調コンデンサを 330pF から 220pF に減らすこともできます。再チューニングを行わないと、音圧レベルが 8 ～ 12dB 低下する可能性があります。
2. アクティブ電極が 7.8kHz モデルより小さいのはなぜですか?
8.0mm の電極 (FT-11T-7.8A1 の 9.0mm と比較) は、より高い共振のための電気機械結合を最適化します。セラミックの体積に比べて電極面積が小さいため、電場の均一性が向上し、ラジアルモード干渉が減少し、より高い周波数にもかかわらず素子が同等の音響出力を維持するのに役立ちます。
3. 9.0kHz で動作すると、ワイヤレス IoT デバイスに EMC 問題が発生しますか?
基本波とその低次高調波は一般的な RF 帯域よりはるかに低いため、周波数自体は直接的な干渉源ではありません。ただし、方形波 PWM ドライブの高速スイッチング エッジにより、広帯域ノイズが発生する可能性があります。素子全体にセラミック デカップリング コンデンサを配置したり、エッジを遅くするためにドライバ出力に直列抵抗を追加したりするなど、標準的な EMC 対策が推奨されます。プリコンプライアンステスト中に駆動回路の周囲をニアフィールドプローブでスキャンすることは、FCC または CE 認証を取得するための賢明な手順です。
4. 9.0kHz のトーンは 7.8kHz と主観的に比べてどうですか?
知覚される音量の違いは最小限です。 9.0kHz のトーンは一般に、よりシャープで注意を引くといわれており、アラームに役立ちます。一方、7.8kHz のトーンはやや柔らかく、あまり邪魔になりません。低周波ノイズが支配的な環境では、9.0kHz の方がわずかに聞き取りやすい場合があります。
5. この要素はメロディーや複数の周波数の再生に適していますか?
11mm 真鍮ピエゾ セラミック素子は狭帯域共振デバイスであり、共振がなくなると出力が大幅に低下します。 9.0kHz 搬送波のオンオフ キーイングを使用した単純なビープ音パターンは実現可能ですが、一定の音量でさまざまな音符を生成するのは現実的ではありません。メロディックなアプリケーションの場合は、より広い周波数応答を備えた圧電サウンダまたは小型ダイナミック スピーカーがより良い選択となります。
PCB 統合に関するガイダンス、キャビティ設計の推奨事項、9.0kHz 向けの LC ブースト回路調整、デュアル周波数実装に関するアドバイス、またはボリューム価格については、お問い合わせフォームから要件を送信してください。 MEIDI アプリケーション エンジニアリングは、通常 1 営業日以内に、個別のテスト データを伴う技術文書、シミュレーション モデル、およびサンプル評価ユニットを返信します。
