共振周波数：4.0±0.5kHz。
自由静電容量: 25,000 / 2,600 pF ± 30% (120 Hz)。
等価抵抗: ≤ 500 Ω。
誘電損失: ≤ 5%。 動作温度: -20 °C ～ +70 °C。
保管温度: -30 °C ～ +80 °C。

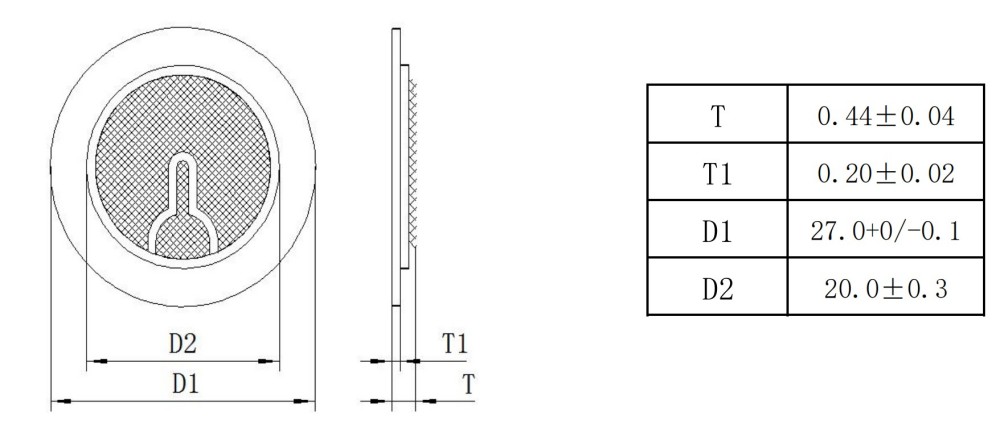

寸法: T 0.44 ± 0.04 mm、T1 0.20 ± 0.02 mm、D1 27.0 +0/-0.1 mm、D2 20.0 ± 0.3 mm。
一括価格、無料評価サンプル、またはカスタム構成の見積もりについては、MEIDI にお問い合わせください。

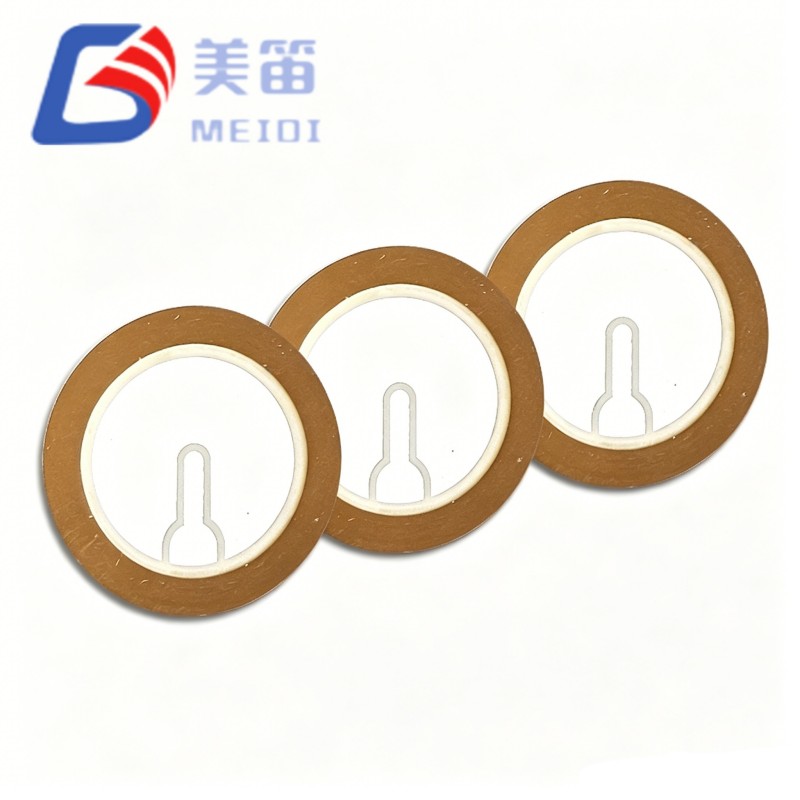

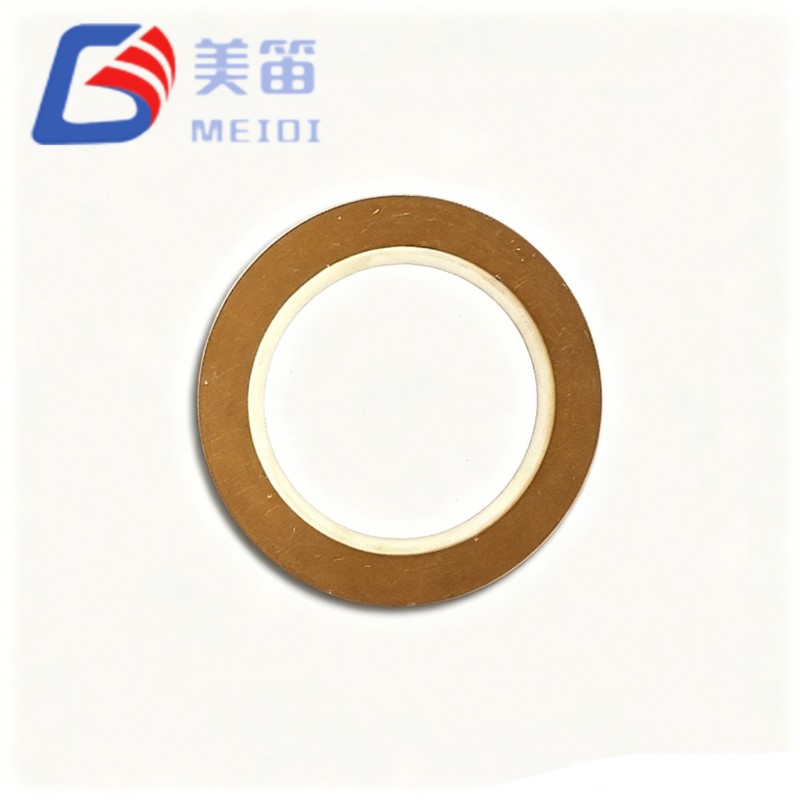

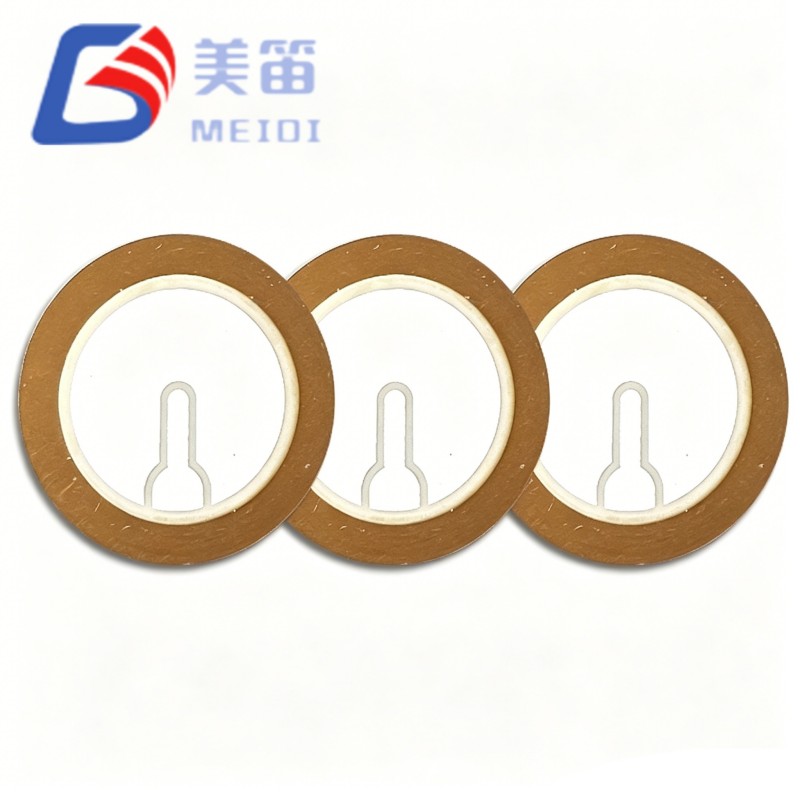

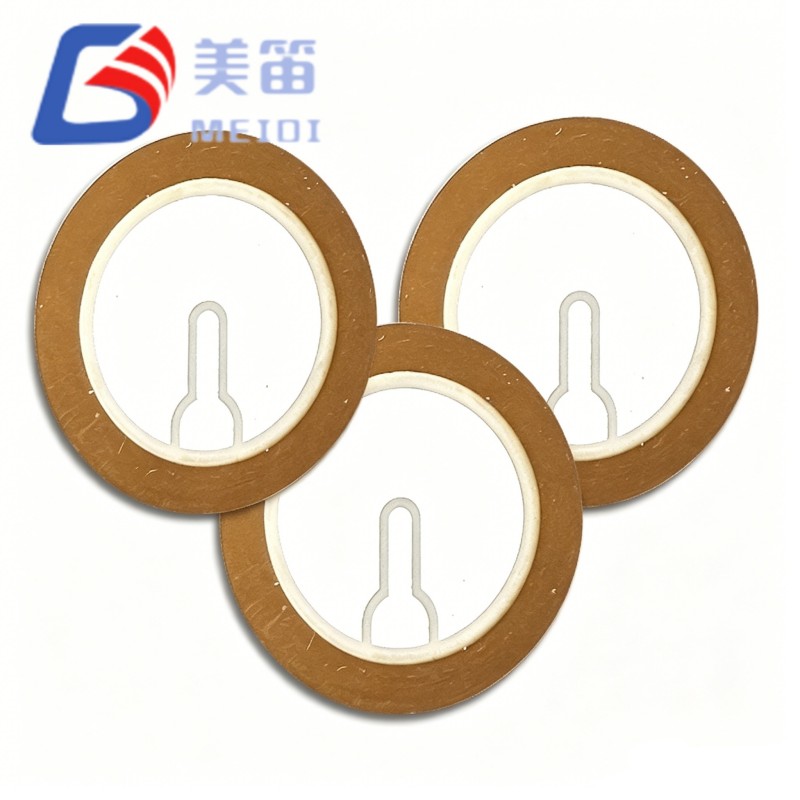

FT-27T-4.0B1-C25 は、真鍮基板に接着された 27mm 圧電セラミック ブザー素子です。 可聴警報システムでトーンを生成するように設計されています。 4.0kHzの共振周波数と コンパクトな 0.44 mm のプロファイルで、スペースに制約のある音響ハウジングに簡単にフィットします。明治 制御されたセラミック分極および電極接着プロセスの下でこの要素を製造します。 生産バッチ全体で安定したパフォーマンスを保証します。一般的には以下のメーカーから供給されています。 セキュリティアラーム、医療呼出しブザー、産業用パネルインジケータなど。
共振周波数: 仕様ごとに 4.0 ± 0.5 kHz
自由静電容量: 仕様ごとに 120 Hz で 25,000 / 2,600 pF ± 30%
寸法: 仕様ごとに直径 27.0 mm、厚さ 0.44 mm
真鍮基板による一貫した音響振動結合
動作温度: 仕様ごとに -20 °C ～ +70 °C
| パラメータ | 価値 | ユニット |
| 製品タイプ | 圧電セラミック素子 | — |
| 共振周波数 | 4.0±0.5 | kHz |
| 自由静電容量 | 25,000 / 2,600±30% | pF (120Hz時) |
| 等価抵抗 | ≤ 500 | Ω |
| 誘電損失(tanδ) | ≤ 5% | — |
| 動作温度 | -20～+70 | ℃ |
| 保管温度 | -30～+80 | ℃ |
| 基板材料 | 真鍮 | — |
| 総厚み(T) | 0.44±0.04 | mm |
| セラミックの厚さ (T1) | 0.20±0.02 | mm |
| 外径(D1) | 27.0 +0 / -0.1 | mm |
| 内径(D2) | 20.0±0.3 | mm |
セキュリティ警報パネルとアクセス制御警告システム
医療機器の警報音 (患者モニター、輸液ポンプ)
自動車のダッシュボードのチャイムとパーキングセンサーインジケーター
産業用制御パネルのステータスブザー
スマートホームデバイス（ドア/窓センサー、漏水検知器）
音響フィードバックを備えたポータブル家電製品
27mm ピエゾ セラミック ブザー エレメントは、MEIDI の ISO9001 認定施設で製造されています。私たちのプロセスはカバーします セラミック粉末の準備、テープキャスティング、電極印刷、分極、および接着 真鍮基板。すべての製造ロットは、共振周波数、静電容量、および 機械的な完全性。自動光学検査と音響応答検証により、 中量から大量の供給に適した安定した生産量を維持します。長期在庫 計画を立てることで、リピート注文の安定したリードタイムが保証されます。
1. FT-27T-4.0B1-C25の定格動作範囲を超える駆動電圧を加えないでください。 過電圧は不可逆的な脱分極や基板の剥離を引き起こす可能性があります。
2. 真鍮の端のみを持って取り扱ってください。セラミック表面に直接圧力がかからないように注意してください。 共振周波数をシフトさせる可能性のある微小亀裂。
3. 保管および組立中は、腐食性ガス、塩水噴霧、結露から保護してください。 真鍮基板が腐食すると、機械的 Q と出力レベルが低下する可能性があります。
4. 取り付けるまで、要素を元の密封パッケージ内に保管してください。高湿度への暴露 誘電損失が増加し、はんだ付け性が低下する可能性があります。
5. 取り付けるときは、基板の周囲のみを支えてください。中央を制限する 振動領域は音響性能を変化させ、早期故障の原因となる可能性があります。
A: 標準MOQは1,000個です。試作やプロトタイプの製作の場合は、価格を若干調整して少量でもご提供できます。オーダーメイドのお見積りについてはお問い合わせください。
A: はい、この 27 mm ピエゾ素子の無料サンプルを認定 OEM および販売代理店に提供しています。お届け先によっては速達料金が適用される場合があります。
A: 一定の範囲内でカスタマイズが可能です。当社の研究開発チームは、ターゲットの周波数や静電容量に合わせてセラミックの組成、厚さ、電極パターンを変更できます。ご要望をお知らせください。
A: 製品は ISO9001 に基づいて製造されており、RoHS および REACH 準拠の証明書を提供できます。ご要望に応じて、製品安全データシートと試験報告書を入手できます。
A: 要素は帯電防止用の導電性トレイに梱包され、乾燥剤で真空密封され、強化された輸出用カートンに入れられます。大量の出荷には、カスタムのラベル付けとバーコーディングのオプションがサポートされています。
FT-27T-4.0B1-C25 27mm の完全なデータシート、図面、または統合に関するアドバイスについては、 圧電セラミック素子の詳細につきましては、MEIDIまでお問い合わせください。 当社のエンジニアリング チームは、1 営業日以内に具体的な推奨事項を回答します。
