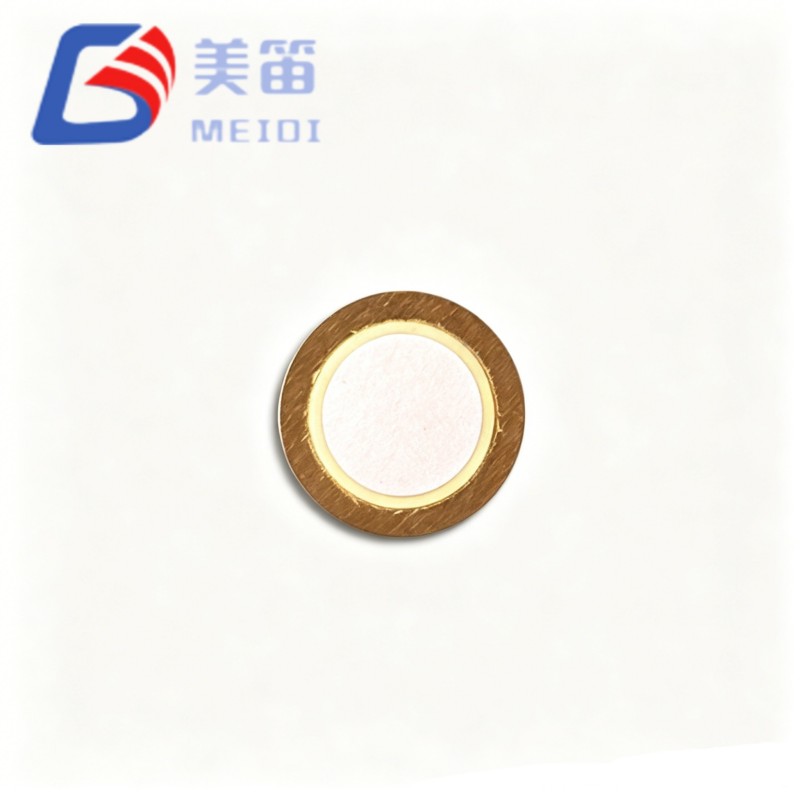

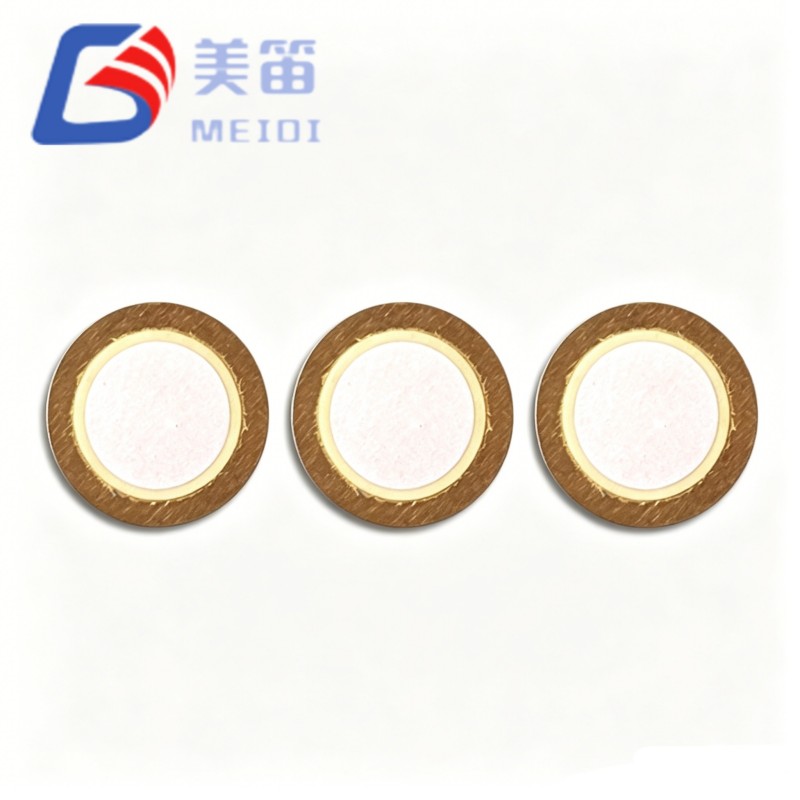

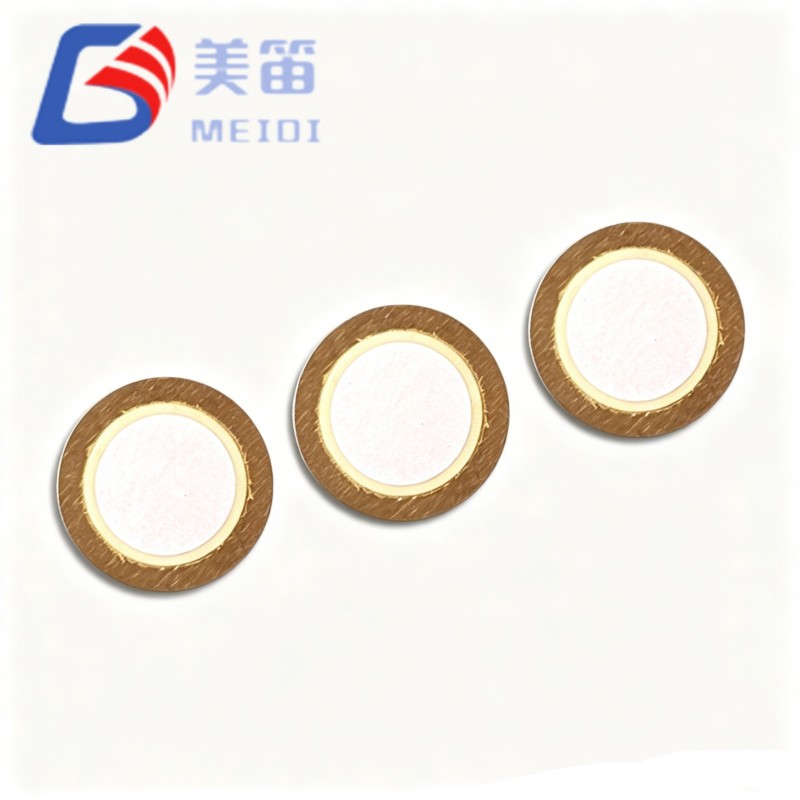

12mm 圧電セラミック ブザー エレメントは、真鍮基板に接着された直径 12mm のコンパクトな圧電セラミック ディスクです。 スペースに制約のある設計で高周波トーンを生成するように設計されています。共振周波数を持つ 8.0kHz、わずか0.18mmの極薄プロファイルにより、この素子は小型化に最適です ウェアラブル、ポータブル医療機器、スリム セキュリティ センサーのアラート モジュール。明治がプロデュース この要素は厳密に制御された分極および電極印刷プロセスの下で行われ、 生産バッチ全体で一貫した周波数応答と静電容量の均一性を実現します。 社内の自動化された製造と厳格なテストが信頼性の高いパフォーマンスをサポートします プロトタイピングと大量の OEM 供給の両方に対応します。
共振周波数: 仕様ごとに 8.0 ± 1.0 kHz
自由静電容量: 仕様ごとに 120 Hz で 17,000 pF ± 30%
寸法: 仕様ごとに直径 12.0 mm、厚さ 0.18 mm
信頼性の高い音響振動結合を実現する真鍮基板
動作温度: 仕様ごとに -20 °C ～ +70 °C
| パラメータ | 価値 | ユニット |
| 製品タイプ | 圧電セラミック素子 | — |
| 共振周波数 | 8.0±1.0 | kHz |
| 自由静電容量 | 17,000±30% | pF (120Hz時) |
| 等価抵抗 | ≤ 300 | Ω |
| 誘電損失(tanδ) | ≤ 5% | — |
| 動作温度 | -20～+70 | ℃ |
| 保管温度 | -30～+80 | ℃ |
| 基板材料 | 真鍮 | — |

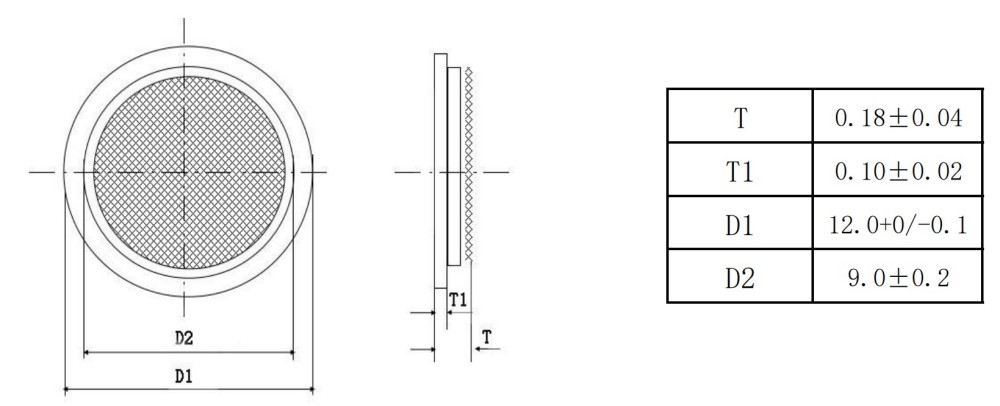

| 総厚み(T) | 0.18±0.04 | mm |
| セラミックの厚さ (T1) | 0.10±0.02 | mm |
| 外径(D1) | 12.0 +0 / -0.1 | mm |
| 内径(D2) | 9.0±0.2 | mm |
ウェアラブルヘルスモニターとフィットネストラッカー
携帯型医療診断装置（血糖値計、パルスオキシメーター）
スリムなセキュリティタグと窓/ドア接触センサー
小型IoT警報モジュールとスマートホームハブ
ハンドヘルド工業用テスターおよび測定器
高周波可聴フィードバックを必要とするコンパクト家電

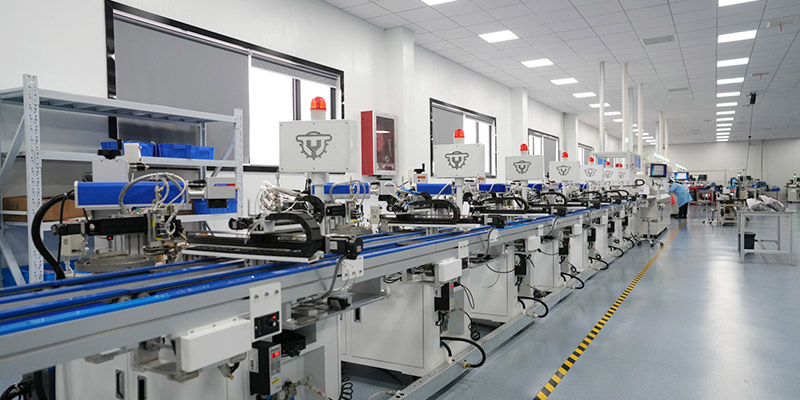

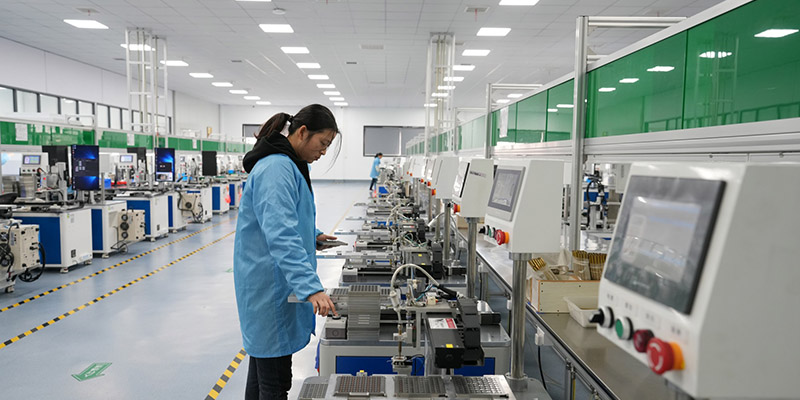

MEIDIは2011年より音響部品の製造に注力してきました。 生産拠点 江蘇省にあるこの工場には 500 人を超える従業員と複数の自動組立ラインがあり、 ブザー素子の月間出力能力は5,000万素子を超えます。 12mm ピエゾ セラミック ブザー エレメントには次の利点があります。 このスケール: セラミック粉末の準備、テープキャスティング、電極スクリーン印刷、分極、 基板の接着はすべて社内で完了するため、厳格な管理を維持できます。 材料の純度とプロセスの安定性。
すべての要素は出荷前に 100% の共振周波数と静電容量のテストに合格します。私たちの品質 ISO9001の認証を受けたこのシステムには、受入材料検査、工程内チェック、 そして最終的な音響検証。このエンドツーエンドの制御により、すべてのバッチが要件を満たすことが保証されます。 1,000 個注文しても 1,000,000 個注文しても同じ仕様です。
1. FT-12T-8.0A1の定格動作範囲を超える駆動電圧を加えないでください。 過電圧は、セラミック層の永久的な脱分極または層間剥離を引き起こす可能性があります。
2. 真鍮の端のみを持って取り扱ってください。セラミック表面に直接圧力がかかると、微小な亀裂が生じる可能性があります 共振周波数をシフトさせ、音響出力を低減します。
3. 保管および組立中は、腐食性ガス、塩霧、または高湿度にさらされることを避けてください。 真鍮基板が酸化すると、機械的 Q とはんだ付け性が低下する可能性があります。
4. 使用するまで、要素を元の密封パッケージに保管してください。吸湿性が高まる 誘電損失が発生し、電極の劣化が早まる可能性があります。
5. 基板の周囲にのみサポートを付けてエレメントを取り付けます。中央を制限する 振動領域は音響応答を変化させ、早期故障を引き起こす可能性があります。
A: 標準MOQは1,000個です。少量のお試し数量であれば、少しの価格で手配できます 調整。カスタマイズされた見積もりについては、当社の営業チームにお問い合わせください。
A: はい、認定された OEM および製品開発者は無料サンプルをご利用いただけます。特急配送 目的地によっては費用がかかる場合があります。
A：カスタマイズは可能な範囲で対応させていただきます。当社の研究開発チームはセラミック組成を調整することができ、 電極パターンと基板の厚さをお客様の特定の要件に合わせて調整します。共有してください 実現可能性評価のターゲットパラメータ。
A: MEIDIはISO9001の認証を取得しています。 FT-12T-8.0A1 については、RoHS および REACH 準拠を提供できます。 ステートメントと、ご要望に応じてバッチ固有のテストレポートを提供します。
A: 要素は静電気防止トレイと乾燥剤とともに真空密封された袋に梱包され、配置されます。 強化された輸出用カートンに入っています。大量注文にはカスタムのラベルとバーコーディングをご利用いただけます。
FT-12T-8.0A1 の完全なデータシート、寸法図、または統合ガイダンスをリクエストするには 12mm 圧電セラミック素子、アプリケーションの詳細については MEIDI にお問い合わせください。 当社のエンジニアリング サポート チームは、1 営業日以内に具体的な技術的な推奨事項を回答します。
