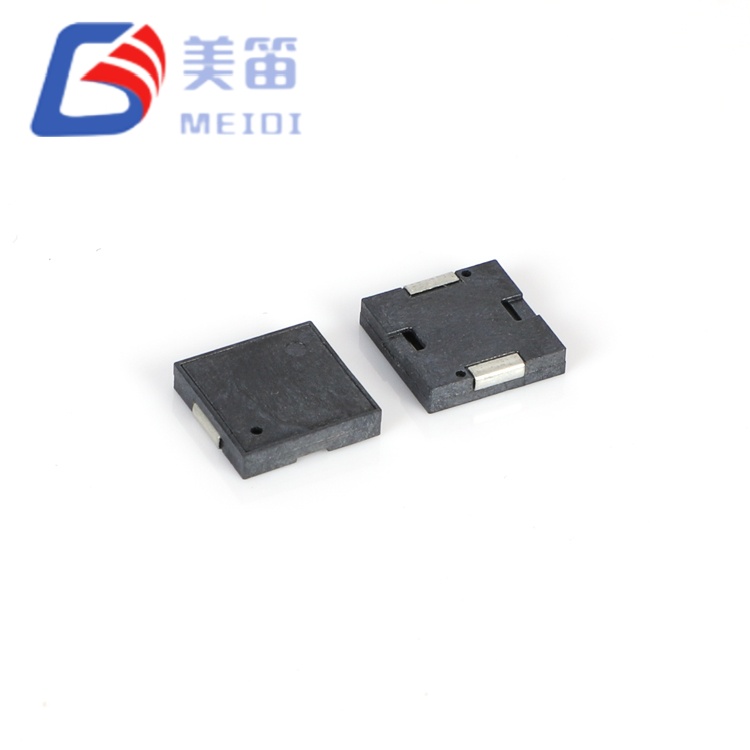

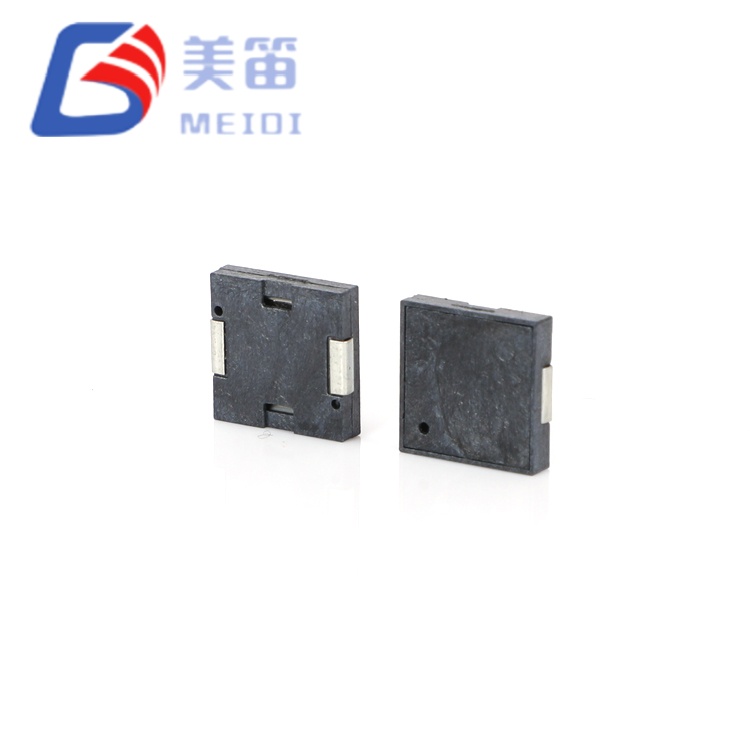

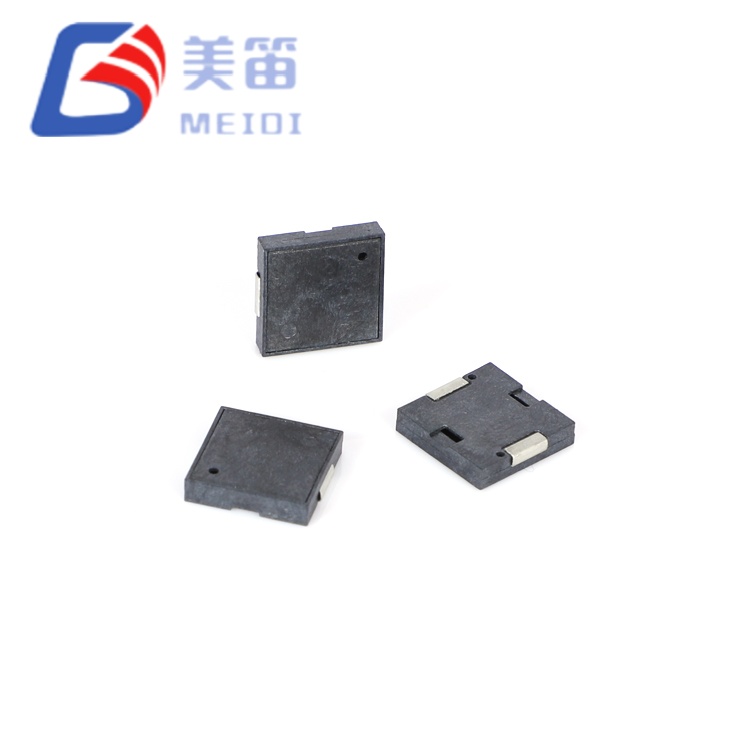

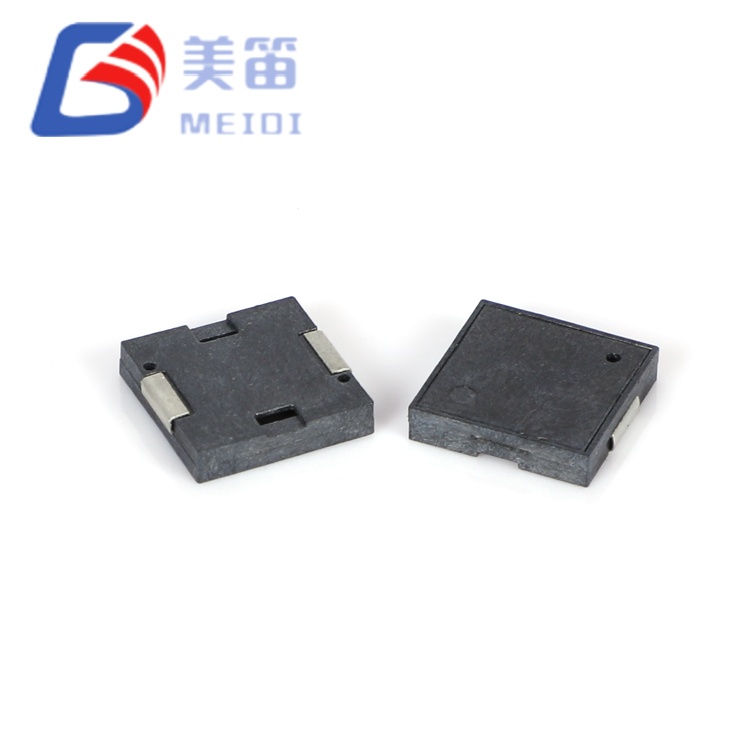

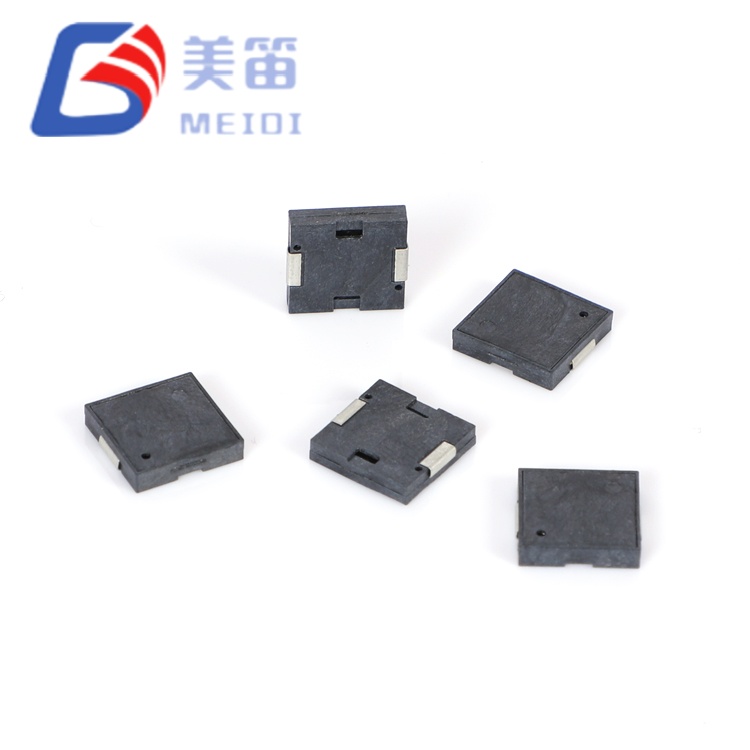

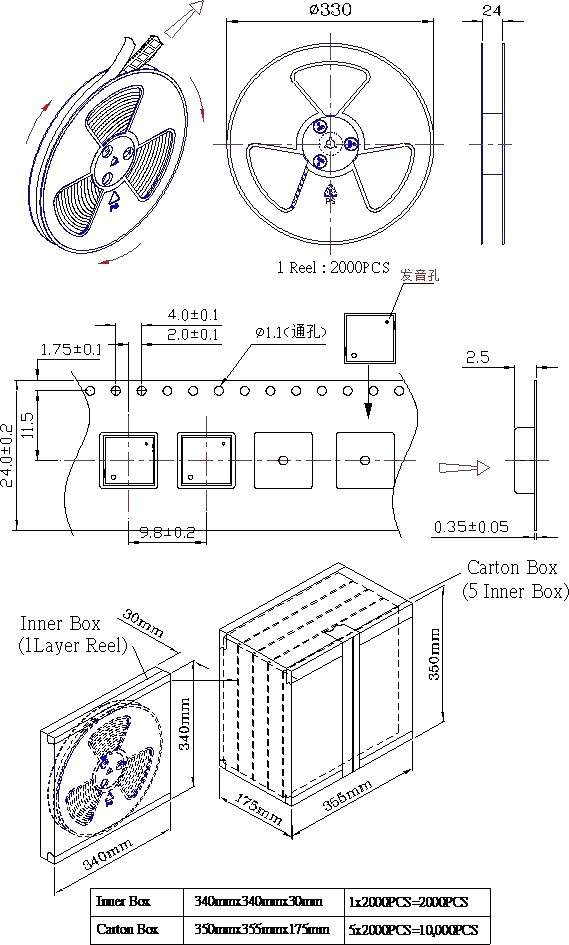

9×9×1.8mm SMD 圧電パッシブ ブザーは、非常に小さな設置面積と厳しい電力バジェット内でクリアな可聴信号を要求するアプリケーション向けに設計された表面実装パッシブ圧電ブザーです。高さはわずか 1.8 mm、ベースは 9.0 × 9.0 mm なので、従来のブザーが収まらないアセンブリにも設置できます。容量性駆動原理により、定格 5V で動作電流が 5mA 以下に抑えられるため、フライバック ダイオードの必要性がなくなり、マイクロコントローラーの直接駆動が可能になります。
単一のコンポーネントで 1V ～ 25V の動作範囲をカバーするため、同じブザーが追加のレギュレーションなしで 3.3V ロジック回路、12V 自動車レール、24V 産業用制御パネルに対応できます。 5V では、音圧レベルは距離 10cm で保証最小値 70dB に達し、共振周波数は 4000±300Hz に保たれます。指定された静電容量 12000pF (±30%) により、単純なドライバー設計が可能になり、黒色 LCP ハウジングはリフローはんだ付けおよび -30°C ～ +70°C での連続動作に耐えます。
パッシブ圧電トランスデューサとして、9×9×1.8mm SMD 圧電パッシブ ブザーは外部 AC 信号、通常は 4000Hz 共振点に近い方形波または PWM 波形を必要とします。交流電界が印加されると、磁性部品がなくても、セラミック要素が変形して音波を生成します。この動作原理により、磁気ブザーに見られる誘導キックバックが排除されるため、抑制ダイオードを使用せず、全体的に少ない部品で駆動回路を構築できます。
このデバイスは、5V、4000Hzのテスト条件下でわずか5mAしか消費しません。負荷は主に容量性(共振時約3.3kΩのリアクタンス)であるため、設計の重点は電流供給から電圧スイングに移ります。 1 ～ 25V の広い入力範囲により、同じブザーを複数のシステム電圧にわたって動作させることができ、音圧レベルは駆動振幅に応じて予想通り増加します。 5V ピークツーピークでは、最小出力は 10cm で 70dB です。電圧が高くなると、それに応じて音響レベルも高くなります。
このパッケージは重さ 0.4g で黒色 LCP で成形されており、標準的なリフローはんだ付けと互換性があり、製品仕様に従って最大 3 回の熱サイクルに耐えることができます。ドキュメントには 10 ユニットのサンプル テスト レポートが含まれており、騒音レベルは 71.8dB ～ 76.4dB、静電容量値は 11385pF ～ 12950pF であり、設計者に生産の均一性を現実的に示すことができます。
カスタム駆動回路の推奨事項について、または電圧レールとデューティ サイクルとの統合について議論したい場合は、MEIDI アプリケーション エンジニアリングにお問い合わせください。
容量性圧電構造は、電磁コイルがないことを意味し、したがって管理すべき誘導過渡現象がありません。電流定格が 5mA 以下であるため、ブザーは追加の抑制コンポーネントを必要とせず、エネルギーに敏感な設計に適しています。
高さわずか 1.8 mm、設置面積 9.0 mm 平方の MLT-9018 は、積層ボード、薄型ディスプレイ モジュール、カード リーダー メカニズムに見られる狭い垂直方向の隙間に収まります。
1 ～ 25V の動作電圧範囲は、3.3V ロジック、5V システム、12V 自動車ライン、24V 産業用バスをカバーしており、1 つの部品番号で電圧固有の複数の代替品を置き換えることができます。
共振周波数は 4000Hz に固定されており、製造公差は ±300Hz であるため、ファームウェア チームは明確に定義された音響目標を得ることができます。
設計段階での無効負荷の計算を支援するために、1kHz、25°C で 12000pF (±30%) の公称静電容量が指定されています。
動作温度範囲は -30°C ～ +70°C であり、多くの商用グレードのブザーの通常の下限 -20°C を超えています。
MEIDI Intelligent Technology は 2011 年から音響コンポーネントを製造しており、中国の江蘇省で垂直統合型の施設を運営しています。この工場では、ISO 9001 認定の品質管理システムの下で、社内の LCP 成形、自動化された SMD 組立ライン、および 100% インライン音響テストを組み合わせています。このインフラストラクチャは、MLT-9018 などの大量コンポーネントの一貫した生産をサポートし、出荷ごとに詳細なバッチ記録が維持されます。
MLT-9018 は、製品仕様に定義されている包括的な信頼性テスト プログラムの対象となります。環境ストレス スクリーニングには、+80±2°C で 48 時間の高温浸漬、-30±2°C での 48 時間の低温曝露、およびこれらの極端な温度の間で各温度で 30 分間放置する 5 回の熱衝撃サイクルが含まれます。機械的耐久性は、3 つの軸すべてで振幅 1.0 mm で 10 Hz ～ 55 Hz の振動試験と、それに続く 10 mm の硬材表面への 75 cm の自由落下 3 回を通じて検証されています。
耐湿性は、相対湿度 90 ～ 95%、50±5°C に 48 時間暴露し、周囲環境で 2 時間回復することで確認されます。はんだ付けの完全性は、コンポーネント本体をはんだから 2.0mm 離して 250±5°C で 10 秒間浸漬することと、はんだ付け仕様に従った完全なリフロー プロファイル テストによって検証されます。
これらのテストはバッチごとに実行され、その結果のレポートは、独自の認定プロセスに関する文書を必要とする顧客に提供されます。自動車や医療機器の規格など、拡張された認定が必要なアプリケーションについては、MEIDI のエンジニアリング チームが追加のスクリーニング プロトコルについて話し合うことができます。
| パラメータ | 価値 | 試験条件 |
| 製品タイプ | 圧電SMDパッシブブザー | — |
| 定格電圧 | 5V(Vp‑p) | 共振周波数基準 |
| 動作電圧 | 1～25V（Vp‑p） | 駆動信号ピーク |

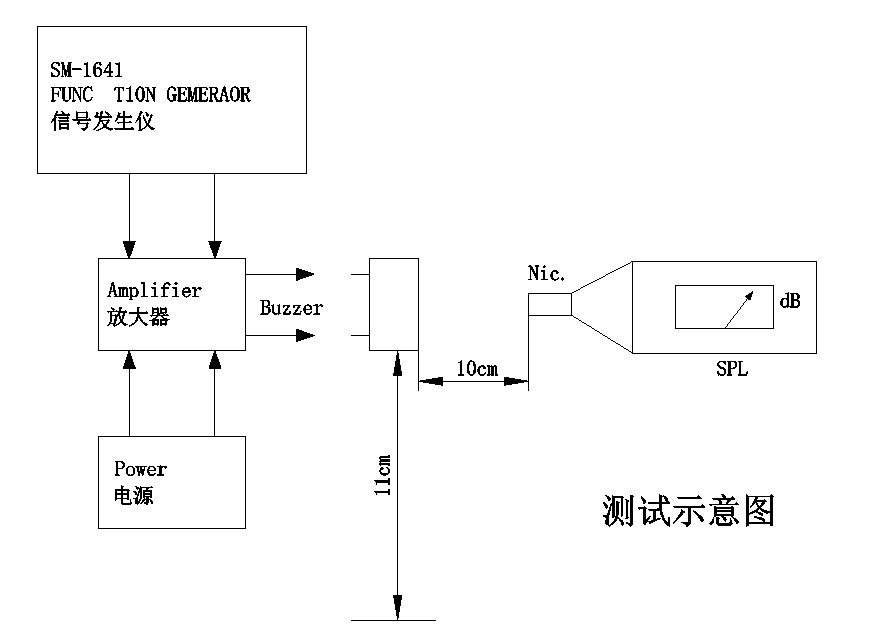

| 10cmでの音声出力 | ≧70dB | 5V、4000Hz、10cm時 |
| 動作電流 | ≤ 5mA | 5V、4000Hz時 |
| 共振周波数 | 4000±300Hz | 定格電圧時 |
| キャパシタンス | 12000±30%pF | 1kHz、25℃にて |
| 動作温度 | -30℃～+70℃ | 継続的 |
| 保管温度 | -40℃～+85℃ | 非動作中 |

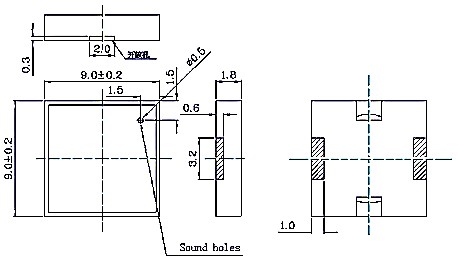

| 寸法 (長さ×幅×高さ) | 9.0×9.0×1.8mm | 本体のみ |
| 重さ | 0.4g | 典型的な |
| ハウジング材質 | ブラックLCP | — |
| はんだ付け（推奨） | リフロー: 255 ± 5 °C、3 秒。予熱 180 °C、40 ～ 70 秒 | 仕様により、最大 3 パスまで |
| はんだ付け（ウェーブ） | 255 ± 15 °C、4 ～ 6 秒 | 2 ～ 3 パス |
| はんだ付け（手動） | 360 ± 10 °C、2 ～ 5 秒 | 2 ～ 3 パス |
| パラメータ | サンプル範囲 |
| 音圧 | 71.8～76.4dB |
| 頻度 | 4000Hz |
| キャパシタンス | 11385 – 12950pF |
| 直径 | 9.0mm |
| 身長 | 1.8mm |
サンプル データは、典型的な生産均一性を示しています。主要仕様表の保証限界値のみがすべての製造ロットに適用されます。
以下の推奨用途は、MLT-9018 の電気的および機械的特性に基づいています。これらはデザインインのガイダンスとして意図されており、最終製品の特定の要件と照らし合わせて確認する必要があります。
• バッテリ駆動のポータブル デバイス: 消費電流が 5mA 以下なので、コイン電池または小型リチウム パックを使用する製品の実行時間が延長されます。
• 寒冷環境機器: -30°C の動作下限は、冷蔵物流トラッカー、屋外センサー、および非加熱の産業用エンクロージャーをサポートします。
• スリムな電子アセンブリ: 高さ 1.8 mm により、超薄型ディスプレイ、メンブレン パネル、カード リーダー ベゼルに統合できます。
•多電圧産業用ノード: 1 ～ 25V 入力により電圧変換回路が不要になり、5V、12V、および 24V バスで動作する必要がある設計が簡素化されます。
•自動車内装モジュール: 12V の直接互換性は、ダッシュボード チャイム、パーキング センサーのフィードバック、シートベルト リマインダーに適しています。
•IoT エンドポイントおよびセンサー ゲートウェイ: 低いアクティブ電流は、環境発電または長寿命バッテリー アプリケーションによく適合します。
| 設計上の考慮事項 | MLT-9018仕様 |
| 現在の予算の制約 | 仕様ごとの動作電流 ≤5 mA |
| 電圧レールの変動 | 1 ～ 25V の動作範囲は 1 つの SKU で複数のシステム電圧をカバーします |
| 垂直クリアランス | 一般的な 2.0 ～ 2.5 mm の高さよりも 1.8 mm 低い高さ |
| 低温動作 | 仕様ごとの動作限界 -30 °C |
| 駆動回路の簡素化 | 誘導的なキックバックはありません。フライバックダイオードは不要です |
| 容量性負荷特性 | 無効インピーダンス計算用に 12000 pF を指定 |
9×9×1.8mm SMD 圧電パッシブ ブザーは、電流、スペース、電圧の柔軟性が主な制約となる状況向けに特別に開発されました。その容量性の性質により、共振時に約 3.3kΩ の無効負荷が生じます。これは、ドライバーが大きな連続電流ではなく電圧スイングを供給する必要があることを意味します。この違いにより、多くの場合、磁気トランスデューサーの設計と比較して、駆動ステージがよりシンプルでコスト効率が高くなります。
評価用のサンプルが用意されているため、独自の駆動波形と PCB レイアウトで音響出力と消費電流を測定できます。
1. MLT-9018 にはどのような種類の駆動信号が必要ですか?
MLT-9018 はパッシブ圧電ブザーで、外部 AC 信号 (通常は 4000 Hz 付近の方形波または PWM) を必要とします。 DC電圧だけでは音は出ません。駆動回路は、スイッチング周波数で 12000pF の静電容量を充電および放電する必要があります。平均電流は低いですが、ピーク瞬間電流はドライバーの能力と比較して確認する必要があります。

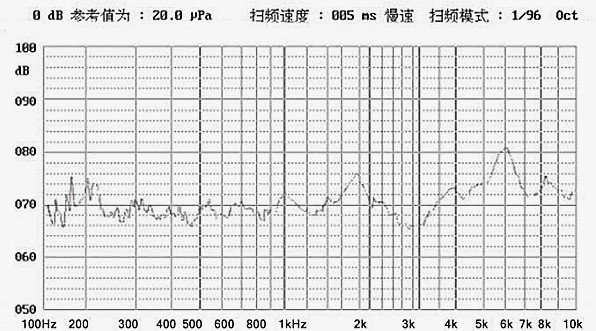

2. 音圧は 1 ～ 25V の範囲内で動作電圧に応じてどのように変化しますか?
音圧は駆動電圧振幅とともに増加します。 5V定格条件において≧70dBを保証します。電圧が低いと出力は減少し、電圧が高いと出力は増加します。電圧固有の音響データは MEIDI からリクエストできます。
3. MLT‑9018 はマイクロコントローラーの GPIO ピンから直接駆動できますか?

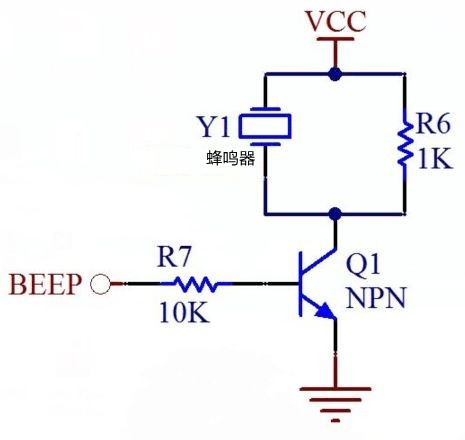

ピンが無効電流を 4000Hz で 12000pF に供給できる場合、3.3V または 5V GPIO からの直接駆動が可能です。平均値 ≤5mA は多くの GPIO 仕様の範囲内に収まりますが、容量性スイッチング中のピーク充電電流はこれより高くなる可能性があります。 12V および 24V 動作の場合は、トランジスタ バッファまたは専用のピエゾ ドライバを推奨します。 MEIDI は、一般的なセットアップ用のリファレンス回路を提供できます。
4. 12000 pF の静電容量仕様にはどのような意味がありますか?
静電容量によって無効インピーダンスが決まります: Z = 1/(2πfC)。 4000Hz では、これは約 3.3kΩ になります。駆動回路は、この無効負荷に電流を供給する必要があります。ドライバ段を設計するときは、±30% の許容誤差 (8400 ～ 15600pF) を考慮する必要があります。アプリケーション エンジニアがコンポーネントの選択を支援します。
5. サンプルテストデータと保証仕様の違いは何ですか?
サンプルレポート (10 ユニット測定) には、71.8dB ～ 76.4dB の間の音圧などの典型的な値が示されています。これらは参考のためにのみ提供されています。保証仕様は音圧70dB以上、周波数4000±300Hz、静電容量12000±30%pFです。ご要望に応じて、製造テストプロトコルをご利用いただけます。
6. MEIDI はこのブザーのカスタマイズを提供していますか?
はい、OEM および ODM サービスが利用可能です。周波数、電圧、寸法、防水などのパラメータは、特定の要件に合わせて変更できます。実現可能性評価については、ターゲット仕様を添えてアプリケーション チームに問い合わせてください。
駆動回路設計のガイダンス、電圧固有の音響測定、寒冷環境での導入に関する推奨事項、または OEM カスタマイズについて話し合う場合は、お問い合わせフォームから要件を送信してください。 MEIDI のアプリケーション エンジニアリング チームは、通常 1 営業日以内に技術ドキュメントとボリューム価格を返信します。
江蘇省の MEIDI 工場は、2011 年以来、圧電および電磁音響コンポーネントを世界中の顧客に提供してきました。社内での LCP 成形、自動化された SMD アセンブリ、完全な音響テストにより、同社は自動車エレクトロニクスや産業用制御装置から医療機器やスマート ホーム システムに至るまで、幅広い産業に製品を供給しています。 ISO 9001 品質管理と専用の信頼性研究所が、当社が発行するすべての製品仕様を支えています。
