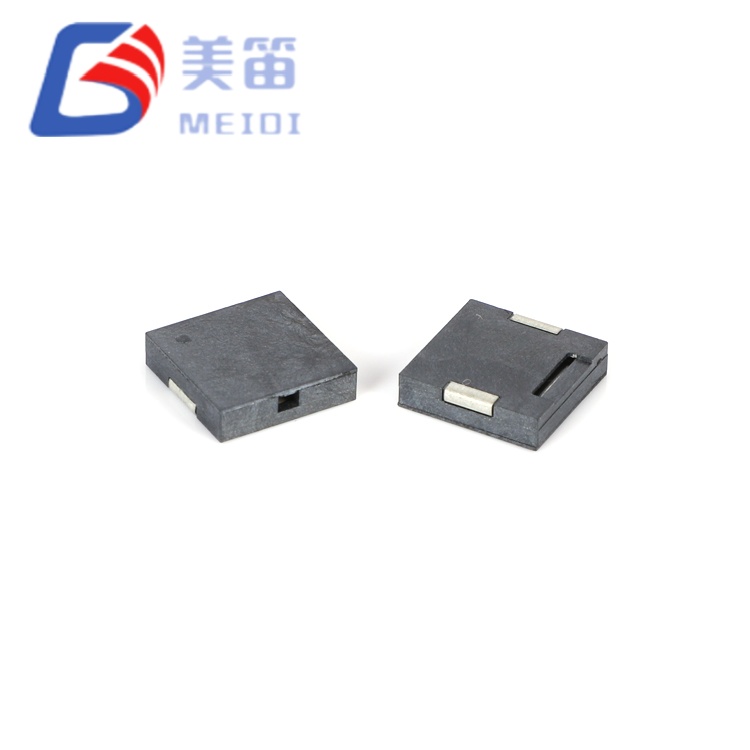

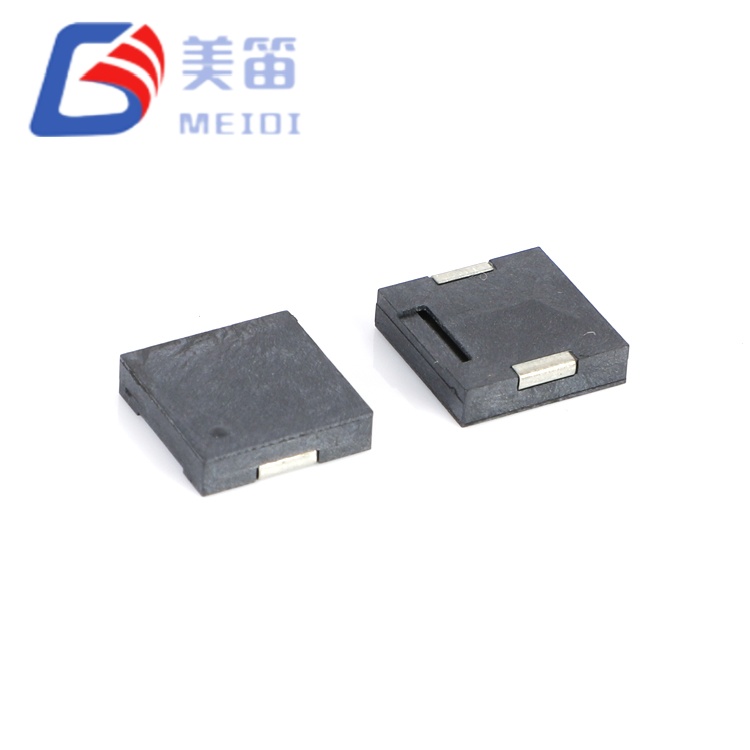

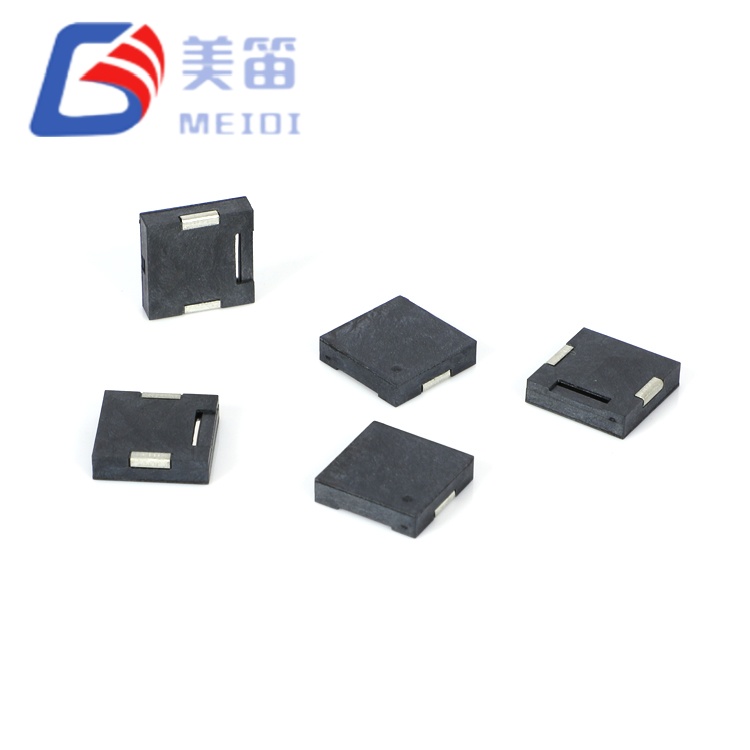

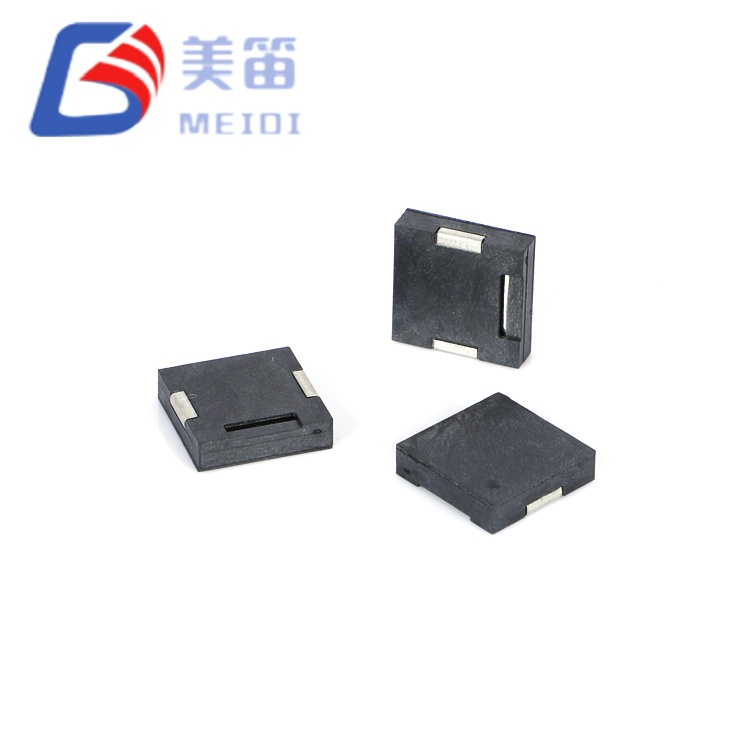

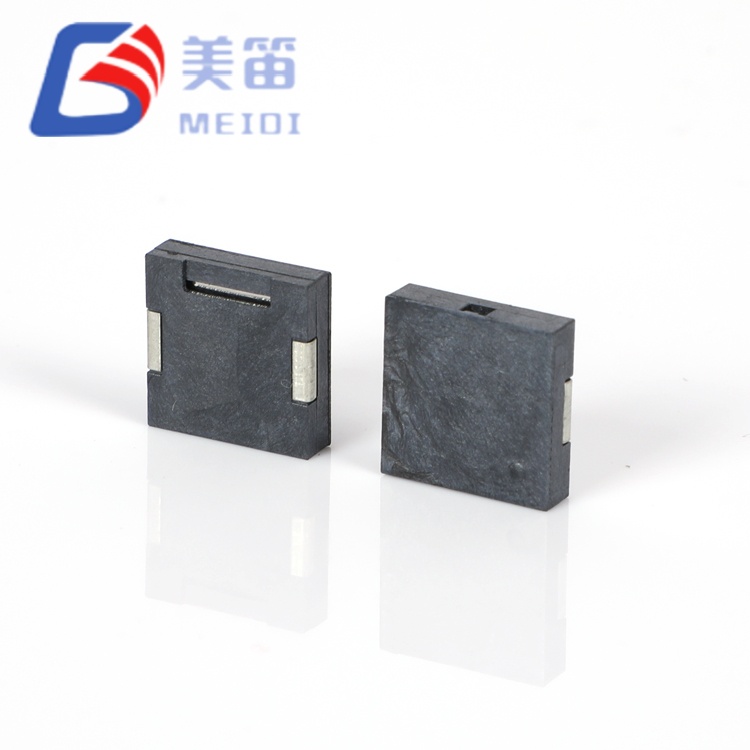

12*12*3mm SMD 圧電パッシブ ブザーは、1 ～ 25V の幅広い駆動信号を受け入れる表面実装パッシブ圧電ブザーで、単一コンポーネントで 3.3V ロジック レールから最大 24V 産業用バスまでのすべてをカバーできます。その共振周波数の中心は 4000Hz で、定格 3V での消費電流は 5mA 未満にとどまるため、固定設備だけでなくバッテリ駆動の機器にも実用的です。設置面積が 12 mm 平方、高さがわずか 3 mm のこのブザーは、スペースと電力の両方が厳密に管理されている高密度の PCB アセンブリに適合します。
12*12*3mm SMD 圧電パッシブ ブザーはパッシブ トランスデューサであるため、外部 AC 波形、通常は 4000Hz またはそれに近い方形波または PWM 信号が必要です。これにより、ファームウェアがサウンドキャラクターを完全に制御できるようになり、ハードウェアを変更することなく、オン/オフのタイミング、周波数変調、マルチトーンパターンをすべてソフトウェアで定義できます。供給許容範囲が広いということは、異なるレール電圧を備えた製品バリエーション全体で同じブザーを使用できることを意味し、調達と認定が簡素化されます。

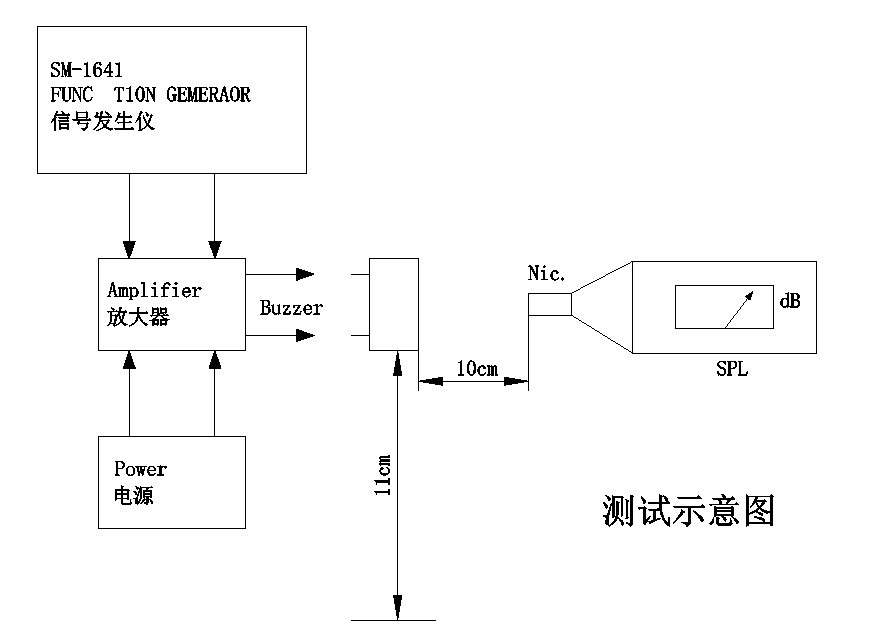

The 4000 Hz centre frequency sits within the 2–5 kHz band where the human ear has greatest sensitivity, so alerts remain clearly audible even at modest drive levels. 3V ピークツーピークでは、保証される最小音圧は 10cm で 80dB であり、サンプル測定値は通常 83dB を超えます。 The capacitive nature of the piezoelectric element eliminates magnetic emissions, which is an advantage when the buzzer is placed near sensitive analogue or RF circuitry.
| パラメータ | 価値 | 試験条件 |
| 製品タイプ | 圧電パッシブブザー | — |
| 定格電圧 | 3V(Vp‑p) | ピークツーピーク基準 |
| 動作電圧 | 1～25V（Vp‑p） | フル機能範囲 |
| 共振周波数 | 4000±300Hz | 定格電圧時 |
| 10cmでの音声出力 | ≧80dB | 3V、4000Hz時 |
| 動作電流 | ≤ 5mA | 3V時 |
| キャパシタンス | 14,000±30%pF | 1kHz、25℃にて |
| 動作温度 | -30℃～+70℃ | 継続的 |
| 保管温度 | -40℃～+85℃ | 非動作中 |

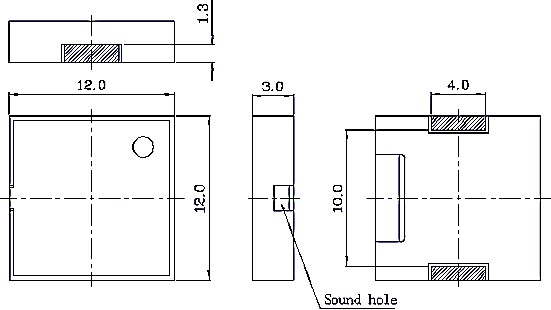

| 寸法 (長さ×幅×高さ) | 12.0×12.0×3.0mm | 本体のみ |
| 重さ | 0.4g | 典型的な |
| ハウジング材質 | ブラックLCP | リフロー対応 |
| 取付タイプ | SMD | リフロー：255±5℃、3パスまで |
家庭用電化製品インターフェイス: 洗濯機、電子レンジ、空気清浄機のサイクル終了および故障の警告。電圧変換なしで 1 つのブザーで 5V および 12V の制御ボードに対応できます。
スマート ホーム パネルと IoT ゲートウェイ: Wi-Fi ペアリング、セキュリティ アーミング、音声アシスタント確認のステータス トーンが 3.3 V GPIO から直接駆動されます。
業務用冷凍装置および HVAC 機器: ショーケースおよびウォークインクーラーの半ドアおよび温度しきい値アラーム。拡張された動作温度範囲の恩恵を受けます。
バッテリ駆動のポータブル機器: 5mA 未満の消費電流により実行時間が延長されるハンドヘルド メーターおよび環境モニター。
自動車アフターマーケット アクセサリ: シートベルト リマインダー、パーキング センサー フィードバック、充電インジケーター用の 12V ダイレクト ドライブ。
| 設計要件 | MLT-1230 の属性 |
| 複数の製品電圧に対応する 1 つのブザー | 1 ～ 25V の範囲は 3.3V、5V、12V、24V レールをカバーし、在庫を統合し、BOM 管理を簡素化します。 |
| 低エネルギー消費 | 3V で 5mA 以下はバッテリおよび環境発電システムに適しています。実際の消費量は駆動電圧とデューティサイクルによって異なります。 |
| すべての年齢層に対する明確なアラート | 4kHz の共振はどの層でも一貫して知覚され、そのトーンは一般的なプラスチックのエンクロージャを通してもよく伝わります。 |
| EMC に配慮した配置 | 磁場や誘導スイッチング ノイズがないため、ブザーをアンテナ、センサー、または高精度のアナログ回路の近くに設置できます。 |
| スリムな筐体の統合 | 高さ 3mm は、ポータブル製品やパネル取り付け製品のディスプレイ、バッテリー パック、シールド カンの下に収まります。 |

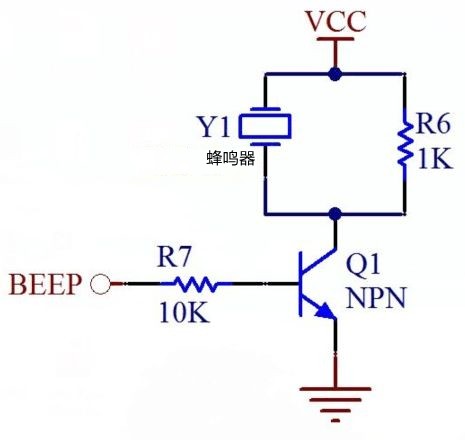

14000pF の静電容量は、4000Hz で約 2.8kΩ の無効負荷を表します。ほとんどの 3.3V MCU 出力はこれを直接駆動できますが、12V または 24V 動作の場合は、より高い電圧スイングを管理するために単純なトランジスタ バッファまたは専用のピエゾ ドライバをお勧めします。参考回路図は MEIDI のアプリケーション チームから入手できます。
MEIDI Intelligent Technology は、2011 年から音響コンポーネントの設計と製造を行っています。中国の江蘇省にある同社の垂直統合型工場では、LCP 成形、自動 SMD アセンブリ、圧電セラミック処理、および 100% エンドオブライン音響テストを行っています。 ISO 9001 認証と専用の信頼性ラボは、大量生産でも一貫した品質を実現するフレームワークを提供します。
12*12*3mm SMD 圧電パッシブ ブザーは、MEIDI の自動車および産業顧客に供給しているのと同じ自動化ラインで生産されています。すべての製造バッチは包括的な一連のテストを受けます。共振周波数は 4000±300Hz の範囲が満たされていることを確認するために、100% のユニットで検証されています。量産サンプルは一貫してタイトな 4000Hz 分布を示しています。静電容量は 14000pF ±30% まで検査され、音圧レベルは統計サンプリングによって確認され、代表値は 83.8dB ～ 86.7dB です。環境ストレス スクリーニングには、+80°C で 48 時間、-30°C で 48 時間、および 5 回の熱衝撃サイクルが含まれます。機械的堅牢性は振動試験と 75cm 落下試験によって検証され、半田付けの完全性は半田耐熱性と完全なリフロー プロファイリングによって検証されます。すべてのテスト記録はハウジングのロットコードにリンクされており、10 年間保存されます。
1. 広い電圧範囲は駆動回路にどのような影響を与えますか?
3V では消費電流が 5mA 未満であるため、多くのマイクロコントローラーはブザーを直接駆動できます。電源電圧が増加すると、ピーク電流も増加します。 12V または 24V では、単純なトランジスタ バッファまたはロジック レベル MOSFET を使用することをお勧めします。重要な利点は、これらすべての電圧にわたって同じブザーを使用できるため、異なる部品番号を使用する必要がないことです。
2. 共振周波数が 4000Hz に設定されているのはなぜですか?
4000Hz は人間の聴覚が最も敏感な 2 ～ 5kHz の範囲内にあるため、小さな音量でもトーンが簡単に検出されます。この周波数はプラスチックの筐体内でもよく伝播し、高周波よりも指向性が低いため、汎用の警告音として適しています。
3. MLT‑1230 は音声や音楽を生成できますか?
いいえ。このデバイスは 4000Hz に最適化された狭帯域共振トランスデューサーです。ビープ音やチャープ音などの単純なパターンは PWM デューティ サイクルを変化させることで生成できますが、音声や複雑な音声を再現することはできません。このようなアプリケーションの場合は、ダイナミック スピーカーまたは広帯域ピエゾ サウンダを検討する必要があります。
4. 14000pF の静電容量は設計にとって何を意味しますか?
静電容量は、ドライバーから見える無効負荷を定義します。 4000Hz でのリアクタンスは約 2.8kΩ です。この値は、ドライバーが供給する必要があるピーク電流を計算するために使用する必要があります。最悪の場合の設計マージンとして、±30% の許容誤差を考慮する必要があります。
5. カスタマイズは可能ですか?

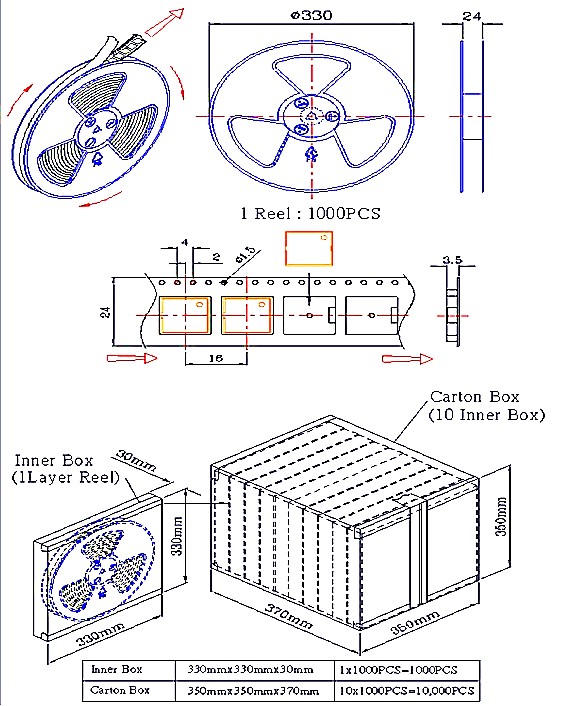

はい。 MEIDI は、大量の OEM プロジェクト向けに、2 ～ 5kHz の範囲内のカスタム周波数調整、代替静電容量値、さまざまなテープおよびリール構成を提供します。実現可能性評価とリードタイムに関する要件については、アプリケーション チームにお問い合わせください。

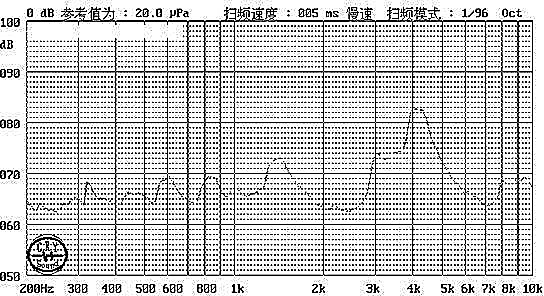

データシート、電圧固有の音響曲線、駆動回路のリファレンス設計、または OEM のカスタマイズについては、お問い合わせフォームから要件を送信してください。 MEIDI アプリケーション エンジニアは、通常 1 営業日以内に技術文書とボリューム価格を回答します。
